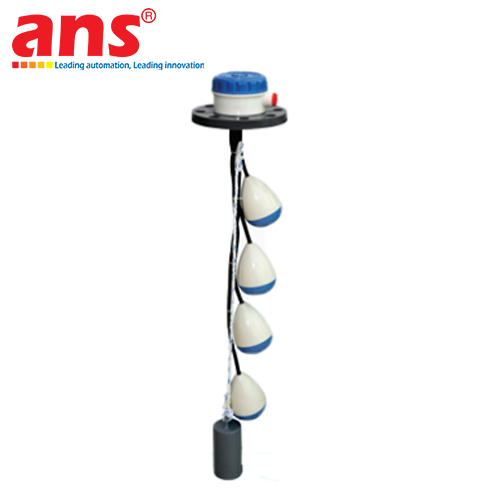

Cảm biến báo mức phao Seojin Instech SQH-3-A-1-D-1-A-1 chính hãng Korea

Cảm biến báo mức phao treo dạng vi công tắc Seojin Instech SQH (Quick Float Level Sensor) mã cấu hình kỹ thuật SQH-3-A-1-D-1-A-1 được nghiên cứu, thiết kế và chế tạo 100% tại Hàn Quốc bởi Seojin Instech Co., Ltd. – thương hiệu uy tín hàng đầu châu Á với hơn 40 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị đo mức công nghiệp. Dòng sản phẩm SQH Series được thiết kế chuyên biệt để mang lại giải pháp kiểm soát mức chất lỏng kinh tế, chính xác và có độ bền bỉ cơ học vượt trội cho các môi trường lưu chất phức tạp, nhiều cặn bẩn lơ lửng, bùn nhớt và tạp chất như hệ thống thu gom nước thải, trạm bơm tiêu thoát nước và bể chứa hóa chất công nghiệp.

Cấu hình SQH-3-A-1-D-1-A-1 được trang bị cụm 03 quả phao độc lập (3 Points Float), cho phép thiết lập và kiểm soát cùng lúc 3 mức độ cao chất lỏng quan trọng trong lòng bồn bể: mức thấp chống chạy khô bơm (Low / Dry-run protection), mức trung bình kích hoạt vận hành bơm (High / Pump start) và mức cao báo động chống tràn (High-High Alarm). Khác với các dòng phao từ tính nhỏ dễ bị kẹt do rác thải và sợi vải quấn quanh, dòng phao SQH của Seojin Instech ứng dụng cơ cấu vi công tắc chuyển mạch độ nhạy cao (Micro Switch Type) được làm kín tuyệt đối bên trong vỏ quả phao bằng nhựa chịu lực chống va đập. Khi chất lỏng dâng lên đẩy quả phao nghiêng một góc nhất định, cơ chế con lăn bên trong sẽ tác động vi công tắc để đóng tiếp điểm điện ngõ ra thường mở (Normally Open - tiếp điểm A), gửi tín hiệu điều khiển trực tiếp về tủ điện khởi động từ của máy bơm hoặc bộ điều khiển PLC trung tâm.

Thiết kế của mã SQH-3-A-1-D-1-A-1 được tối ưu hóa tối đa về mặt cơ tính và khả năng kháng hóa chất ăn mòn: phần kết nối cơ khí lắp đỉnh bồn sử dụng mặt bích chuẩn công nghiệp JIS 100A FF chế tạo từ nhựa nhiệt dẻo HDPE (High-Density Polyethylene) siêu bền kết hợp khớp nối ren PF 2" bằng nhựa ABS, đem lại khả năng chống ăn mòn hóa học tuyệt đối trước các môi trường nước thải chứa axit, kiềm loãng và hơi khí ăn mòn H2S. Dây cáp treo đo lường chịu lực dài 0~5m tích hợp hệ thống đa lõi dẫn điện riêng biệt (Multi-Wire type 1) được bọc lớp vỏ cách điện chuyên dụng chống nứt gãy và kháng thấm dầu mỡ. Đi kèm hệ thống là quả nặng đối trọng định vị (Weight) làm bằng nhựa PVC nguyên khối với kích thước Ø60 x 110 mm, đóng vai trò giữ cho trục dây phao luôn có độ căng thẳng ổn định, ngăn chặn hiện tượng quả phao bị dòng nước cuộn xô lệch dẫn đến việc báo tín hiệu chập chờn.

Theo quy cách tiêu chuẩn của nhà sản xuất Seojin Instech, sản phẩm được đóng gói xuất xưởng ở trạng thái rời (chưa lắp ráp) để thuận tiện cho quá trình vận chuyển quốc tế an toàn; tuy nhiên theo yêu cầu dự án, AnhNghiSon hỗ trợ lắp ráp hoàn chỉnh thành bộ trọn gói để quý khách hàng chỉ việc đưa vào lắp đặt và vận hành ngay tại công trình.

• Hãng sản xuất: Seojin Instech Co., Ltd.
• Xuất xứ: 100% Korea (Hàn Quốc)
• Dòng sản phẩm: Cảm biến báo mức phao treo dạng vi công tắc (Micro Switch Type Quick Float Level Sensor)
• Mã đặt hàng cấu hình: SQH-3-A-1-D-1-A-1
• Số lượng quả phao đo (Number of Floats): 03 quả phao độc lập (3 Points: Báo cạn, Báo đầy, Cảnh báo tràn)
• Kiểu tiếp điểm ngõ ra (Contact Output): Tiếp điểm thường mở (Normally Open - A)
• Hệ thống đường dây tín hiệu (Type of Wire): Đa dây (Multi-Wire type 1, mỗi quả phao dẫn dây tín hiệu riêng)
• Cấu trúc kết nối cơ khí gá lắp (Mounting Size): Ren PF 2" ABS kết hợp mặt bích JIS 100A FF chất liệu HDPE (chống ăn mòn hóa chất vượt trội)
• Chiều dài cáp đo (Measuring Cable Length): Dải điều chỉnh từ 0 đến 5 mét (Cáp công nghiệp dẻo chịu lực, chống dầu và nước thải)
• Quả nặng đối trọng định vị (Material of Weight): Nhựa PVC nguyên khối (Kích thước Ø60 mm × Cao 110 mm)
• Chuẩn cổng luồn cáp điện (Conduit Connection): Ren tiêu chuẩn PF 1/2"
• Loại phần tử đóng cắt: Vi công tắc cơ - điện độ nhạy cao (High-sensitivity Micro Switch)
• Thông số tải tiếp điểm điện: 250V AC - 5A / 30V DC - 5A
• Dải nhiệt độ môi chất làm việc: 0 °C đến +60 °C
• Áp suất vận hành tối đa: Áp suất khí quyển (Atmospheric pressure)
• Tỷ trọng chất lỏng đo tối thiểu (Specific Gravity): Từ 0.85 g/cm³ trở lên
• Cấp bảo vệ chống bụi và nước quả phao: IP68 (chống thấm ngâm chìm liên tục trong nước)
• Tình trạng xuất xưởng tiêu chuẩn: Dạng linh kiện rời (Hỗ trợ tùy chọn lắp ráp sẵn trọn bộ theo yêu cầu kỹ thuật)
• Các ngành nghề và hệ thống áp dụng: Nhà máy xử lý nước thải công nghiệp và đô thị, trạm bơm thoát nước chống ngập đô thị, bể thu gom nước thải nhà máy dệt nhuộm & xi mạ, bể điều hòa và bể lắng sinh học, bồn chứa hóa chất xử lý nước cấp, hệ thống tháp giải nhiệt làm mát tuần hoàn, hố thu mỡ nhà xưởng chế biến thực phẩm và hệ thống thoát nước tầng hầm tòa nhà cao ốc.
