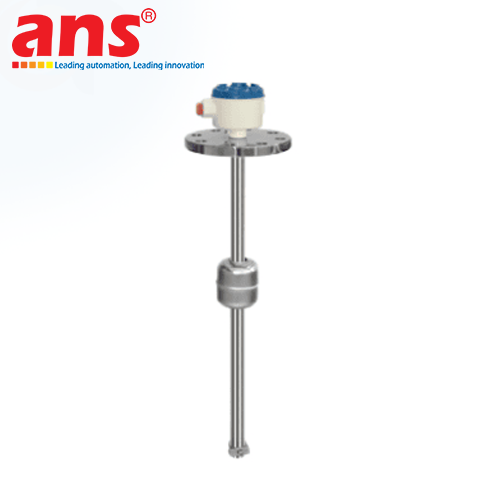

Bộ truyền tín hiệu đo mức Seojin Instech ST-600-A-1-A-4-A-3-F chính hãng Korea

Bộ truyền tín hiệu đo mức chất lỏng dạng phao từ Seojin Instech ST-600 Series mã hiệu cấu hình kỹ thuật ST-600-A-1-A-4-A-3-F được nghiên cứu, thiết kế và chế tạo 100% tại Hàn Quốc bởi tập đoàn Seojin Instech Co., Ltd. Dòng sản phẩm ST-600 được công nhận là một trong những giải pháp đo mức liên tục kinh tế, chính xác và có độ bền bỉ cao nhất trong môi trường công nghiệp, được ứng dụng rộng rãi tại các nhà máy nhiệt điện, trạm xử lý nước cấp, hệ thống lò hơi và các tổng kho lưu trữ nhiên liệu xăng dầu.

Nguyên lý hoạt động của thiết bị dựa trên lực nổi Ác-si-mét kết hợp hiệu ứng đóng cắt tiếp điểm từ trường không tiếp xúc. Bên trong trục ống dẫn hướng (Stem) bằng thép không gỉ SUS304 được bố trí một mạch điện gồm chuỗi các công tắc lưỡi gà (Reed Switches) và điện trở chính xác được hàn nối tiếp nhau theo khoảng cách cố định (từ 10 đến 15 mm). Quả phao kim loại hình trụ tích hợp sẵn nam châm vĩnh cửu có từ trường vĩnh cửu bao quanh bên ngoài trục ống. Khi mức chất lỏng trong bồn chứa nâng lên hoặc hạ xuống, quả phao nổi theo bề mặt lưu chất sẽ kích hoạt đóng các công tắc lưỡi gà tương ứng tại vị trí đó, làm thay đổi tổng trở kháng của toàn bộ mạch phân áp. Bo mạch chuyển đổi điện tử thông minh tích hợp trên đầu cảm biến sẽ biến đổi sự thay đổi điện trở này thành tín hiệu dòng điện tiêu chuẩn công nghiệp 4 ~ 20mA DC (hệ thống 2 dây Loop-powered 24VDC), phản ánh chính xác và liên tục mức chất lỏng trong bồn về hệ thống điều khiển PLC, DCS hoặc bộ hiển thị kỹ thuật số.

Cấu hình ST-600-A-1-A-4-A-3-F sở hữu các ưu điểm cơ khí và điện tử vượt trội: dải đo chiều cao mức chất lỏng thiết kế chuẩn xác 0 ~ 4 mét (mã 4), đáp ứng đa dạng các quy cách bồn chứa dung tích vừa và lớn. Toàn bộ các chi tiết tiếp xúc trực tiếp với lưu chất (Wet part material) bao gồm thân ống dẫn hướng, quả phao từ tính và mặt bích kết nối đều được chế tạo từ thép không gỉ Inox SUS304 cao cấp (mã A), mang lại khả năng chống ăn mòn hóa học, chống gỉ sét và chịu được áp suất thủy tĩnh tối đa lên đến 10 kg/cm² cùng nhiệt độ làm việc từ -10 °C đến 100 °C. Hộp đấu nối phía trên (Housing) làm bằng hợp kim nhôm đúc áp lực cao ADC12 phủ sơn tĩnh điện công nghiệp đạt chuẩn chống chịu thời tiết ngoài trời IP65 (Weatherproof mã A), kết hợp cùng mặt bích tiêu chuẩn JIS 10K 80A 6T FF (mã 1) và cổng luồn dây điện chuyên dụng (mã F), đảm bảo sự kín khít tuyệt đối, chống ẩm mốc và dễ dàng thao tác đấu nối bảo dưỡng định kỳ.

• Hãng sản xuất: Seojin Instech Co., Ltd.
• Xuất xứ: 100% Korea (Hàn Quốc)
• Dòng sản phẩm: Bộ truyền tín hiệu đo mức dạng phao từ liên tục (Float Type Level Transmitter - ST-600 Series)
• Mã đặt hàng cấu hình: ST-600-A-1-A-4-A-3-F
• Nguyên lý đo lường: Phao nổi từ tính kết hợp chuỗi công tắc lưỡi gà (Reed Switch Chain) và điện trở phân áp
• Dải đo chiều dài mức (Measuring Part Length): 0 ~ 4 Mét (mã 4)
• Tín hiệu ngõ ra (Output Signal): 4 ~ 20 mA DC (Hệ thống 2 dây Loop-powered)
• Nguồn cấp hoạt động (Power Supply): 15 ~ 32V DC (Chuẩn công nghiệp 24V DC)
• Độ phân giải đo lường (Resolution): Khoảng 10 mm ~ 15 mm
• Độ chính xác đo lường: ±10 mm
• Hiệu chuẩn tại chỗ: Tích hợp chiết áp Zero và Span trực tiếp trên bo mạch chuyển đổi
• Vật liệu phần tiếp xúc môi chất (Wet Part Material): Thép không gỉ SUS304 / 304SS (Ống đo, quả phao, chốt chặn phao và mặt bích)
• Kích thước quả phao từ: Phao Inox SUS304 kích thước Ø79 × Cao 90 mm (hoặc Ø75 mm tùy chọn)
• Tỷ trọng lưu chất đo tối thiểu (Specific Gravity): Tối thiểu 0.85 g/cm³
• Nhiệt độ làm việc phần cảm biến (Sensor Operating Temp): -10 °C đến +100 °C
• Áp suất làm việc tối đa của bồn chứa: Lên tới 10 kgf/cm² (~10 bar)
• Cấu trúc kết nối cơ khí gá lắp (Mounting Size): Mặt bích chuẩn JIS 10K 80A 6t FF Flange (mã 1)
• Hộp đấu dây phía trên (Enclosure): Chuẩn chống chịu thời tiết ngoài trời Weatherproof (mã A), vật liệu hợp kim nhôm đúc ADC12 sơn epoxy
• Cấp bảo vệ chống bụi nước: IP65 theo tiêu chuẩn IEC 60529
• Cổng luồn cáp điện kết nối (Conduit Connection): Chuẩn kết nối F (Ren PF 1/2" hoặc PF 3/4")
• Ngành nghề và hệ thống áp dụng: Nhà máy nhiệt điện và lò hơi công nghiệp (bồn chứa nước cấp, bồn nước ngưng hồi lưu), trạm xử lý nước cấp đô thị và nước thải công nghiệp, bồn chứa dầu diesel DO/FO trạm máy phát điện dự phòng, bồn dầu bôi trơn tuần hoàn, tháp giải nhiệt cooling tower, bồn chứa hóa chất lỏng tẩy rửa nhẹ, bồn nhiên liệu tàu thủy và hệ thống quản lý năng lượng tòa nhà (BMS).
