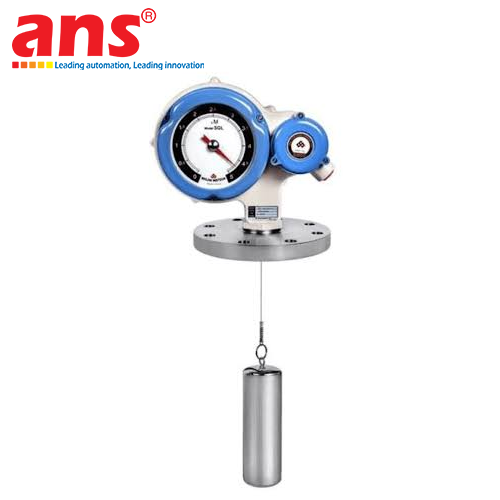

Bộ truyền tín hiệu đo mức Seojin Instech SGL-2-A-4-A-2-F chính hãng Korea

Bộ truyền tín hiệu đo mức chất lỏng dạng bánh răng Seojin Instech SGL Series mã hiệu cấu hình kỹ thuật SGL-2-A-4-A-2-F được nghiên cứu, thiết kế và chế tạo 100% tại Hàn Quốc bởi tập đoàn Seojin Instech Co., Ltd. Đây là thiết bị đo mức liên tục chuyên dụng chất lượng cao, giải quyết triệt để bài toán đo lường chất lỏng trong những điều kiện không gian lắp đặt bị giới hạn về chiều cao (limited headroom) – nơi mà các dòng cảm biến đo mức dạng thanh cứng truyền thống không thể gá lắp hoặc thao tác bảo dưỡng.

Nguyên lý hoạt động của Seojin SGL-2 dựa trên sự cân bằng hoàn hảo giữa lực nổi Ác-si-mét của quả phao, trọng lượng của dây cáp treo và lực đàn hồi của cơ cấu lò xo cuộn bên trong thân máy. Khi mức chất lỏng trong bồn chứa dâng lên, lực nổi tăng làm giảm tải trọng tác động lên dây treo, cho phép cơ cấu lò xo cuộn lại; ngược lại khi mức chất lỏng hạ xuống, lực nổi giảm khiến quả phao kéo căng dây treo và làm giãn lò xo. Chuyển động lên xuống này được truyền động trực tiếp qua một cụm bánh răng cơ khí chính xác đến biến trở đo lường góc xoay (Potentiometer). Mạch chuyển đổi R/I (Resistance-to-Current Converter) tích hợp sẽ biến đổi sự thay đổi điện trở này thành tín hiệu dòng điện công nghiệp tiêu chuẩn 4 ~ 20mA DC (hệ thống 2 dây Loop-powered 24VDC), phản ánh chính xác và liên tục mức chất lỏng trong bồn về hệ thống điều khiển trung tâm PLC hoặc màn hình HMI.

Cấu hình SGL-2-A-4-A-2-F sở hữu các đặc tính kỹ thuật vượt trội: dải đo chiều cao chất lỏng thiết kế chuẩn xác từ 0 đến 4 mét (mã 4); toàn bộ phần vật liệu tiếp xúc với môi chất (Wet part material) bao gồm quả phao, dây treo và mặt bích đều được gia công từ thép không gỉ Inox 304SS (mã A), mang lại khả năng chống ăn mòn hóa học và chống gỉ sét tuyệt hảo trong các môi trường dầu mỏ và nước công nghiệp. Thiết kế quả phao dạng hình trụ đứng thanh mảnh Ø48.6 x 300 mm (mã 2) cho phép luồn lọt và chuyển động êm ái bên trong ống dẫn hướng bảo vệ kích thước 2" Pipe (ống chống sóng Still-well), ngăn ngừa triệt để hiện tượng lắc phao hay kẹt cơ khí do dòng xoáy lưu chất. Mặt bích kết nối chuẩn công nghiệp JIS 10K 80A 6T FF (mã A) kết hợp cùng thân vỏ bằng nhựa chống cháy ABS cao cấp đạt cấp bảo vệ kín nước IP65, đảm bảo thiết bị vận hành liên tục và ổn định trong điều kiện độ ẩm cao của nhà máy.

• Hãng sản xuất: Seojin Instech Co., Ltd.
• Xuất xứ: 100% Korea (Hàn Quốc)
• Dòng sản phẩm: Bộ truyền tín hiệu đo mức chất lỏng dạng bánh răng (Gear Type Liquid Level Transmitter)
• Mã đặt hàng cấu hình: SGL-2-A-4-A-2-F
• Kiểu hiển thị & Ngõ ra tín hiệu (Model Type): SGL-2 (Ngõ ra tín hiệu dòng điện tương tự 4 ~ 20mA DC, 2-wire Loop Type)
• Dải đo chiều cao mức (Measuring Part Length): 0 ~ 4 Mét (mã 4)
• Vật liệu phần tiếp xúc môi chất (Wet Part Material): Thép không gỉ SUS304 / 304SS (Gồm phao, dây cáp treo và mặt bích)
• Kiểu dáng và kích thước quả phao (Type of Float): Phao đứng kích thước Ø48.6 mm × Cao 300 mm (mã 2 - chuyên dụng lắp lọt vào ống bảo vệ 2 inch)
• Kích thước kết nối cơ khí (Mounting Size): Mặt bích chuẩn JIS 10K 80A 6T FF Flange (mã A)
• Cổng kết nối dây điện (Conduit Connection): Chuẩn kết nối F (tùy chọn kết nối ren / cáp bảo vệ)
• Nguồn cấp hoạt động (Input Power): 15 ~ 32V DC (chuẩn công nghiệp 24V DC 2 dây)
• Trở kháng vòng lặp tối đa (Loop Impedance): 450 Ω (tại nguồn 24V DC)
• Độ chính xác đo lường (Accuracy): ±20 mm
• Khả năng hiệu chuẩn (Calibration): Tích hợp nút vi chỉnh Zero & Span trên bo mạch R/I
• Tỷ trọng lưu chất đo tối thiểu (Specific Gravity): Tối thiểu 0.8 (Tỷ trọng quả phao: 0.6)
• Áp suất làm việc của bồn chứa: Áp suất khí quyển (Atmospheric pressure)
• Giới hạn nhiệt độ môi trường (Main body): -20 °C đến +85 °C
• Giới hạn nhiệt độ của lưu chất đo (Sensing part): -20 °C đến +85 °C
• Cấp bảo vệ vỏ ngoài thân máy: Chuẩn chống thời tiết công nghiệp IP65 (Weatherproof)
• Vật liệu vỏ thân đầu đo (Body Material): Nhựa kỹ thuật chống cháy ABS nguyên khối (Unburnable ABS)
• Ngành nghề và hệ thống áp dụng: Trạm máy phát điện dự phòng (bồn cấp dầu diesel DO/FO), nhà máy nhiệt điện & lò hơi công nghiệp (bồn chứa dầu nặng Bunker-C), công nghiệp đóng tàu và hàng hải (bồn dầu đáy tàu, két nhiên liệu), bồn dầu tuần hoàn máy nén khí, hệ thống xử lý nước cấp & tháp giải nhiệt làm mát, nhà máy hóa chất và xưởng cơ khí chế tạo máy.
