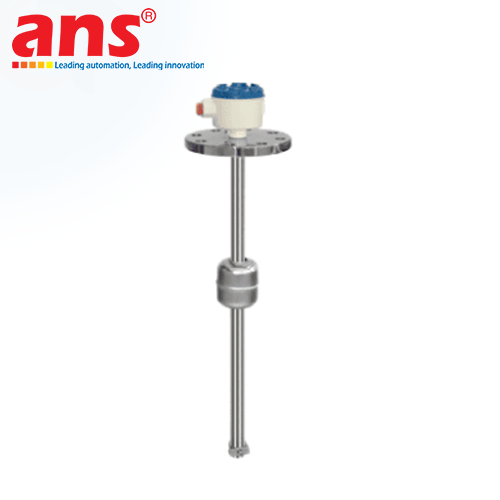

Bộ truyền tín hiệu đo mức Seojin Instech ST-600-A-1-A-6-A-3-F chính hãng Korea

Bộ truyền tín hiệu đo mức chất lỏng dạng phao từ liên tục Seojin Instech ST-600 Series mã hiệu cấu hình kỹ thuật ST-600-A-1-A-6-A-3-F được nghiên cứu, thiết kế và chế tạo 100% tại Hàn Quốc bởi tập đoàn Seojin Instech Co., Ltd. Dòng thiết bị ST-600 được đánh giá là giải pháp đo lường chất lỏng chuẩn công nghiệp kinh tế và tin cậy bậc nhất hiện nay, phục vụ hoàn hảo cho các bồn chứa dung tích lớn và bể chứa sâu trong các nhà máy nhiệt điện, trạm cấp nước sạch, hệ thống xử lý nước thải công nghiệp và tổng kho bồn chứa nhiên liệu xăng dầu.

Nguyên lý hoạt động của Seojin ST-600 dựa trên sự kết hợp giữa lực nổi Ác-si-mét và cảm ứng từ trường đóng ngắt không tiếp xúc. Bên trong trục ống dẫn hướng (Stem) bằng thép không gỉ SUS304 được tích hợp một chuỗi mạch điện gồm các công tắc lưỡi gà (Reed Switches) độ nhạy cao và các điện trở chính xác được hàn nối tiếp nhau theo khoảng cách cố định (từ 10 đến 20 mm). Bên ngoài ống dẫn là quả phao hình trụ bằng inox chứa khối nam châm vĩnh cửu có từ trường mạnh. Khi mức chất lỏng trong bồn dâng lên hoặc hạ xuống, quả phao nổi theo bề mặt lưu chất sẽ kích hoạt đóng các tiếp điểm công tắc lưỡi gà tương ứng dọc theo thân ống, làm thay đổi tổng giá trị điện trở mạch phân áp theo tỷ lệ thuận với chiều cao chất lỏng. Bo mạch chuyển đổi tín hiệu R/I (Resistance-to-Current Converter) tích hợp trên đầu cảm biến sẽ lập tức chuyển đổi giá trị điện trở này thành tín hiệu dòng điện tương tự tiêu chuẩn 4 ~ 20mA DC (hệ thống 2 dây Loop-powered 24VDC), phản ánh chính xác và liên tục mức chất lỏng về các bộ điều khiển PLC, DCS hoặc đồng hồ hiển thị số.

Cấu hình ST-600-A-1-A-6-A-3-F là phiên bản thang đo mở rộng tối đa lên tới 0 ~ 6 mét (mã 6), đáp ứng hoàn hảo cho các bồn bể công nghiệp có độ sâu lớn. Toàn bộ các bộ phận tiếp xúc trực tiếp với môi chất (Wet part material) bao gồm thân ống dẫn hướng, quả phao từ tính, các vòng chặn giới hạn hành trình (stoppers) và mặt bích kết nối đều được gia công từ thép không gỉ SUS304 cao cấp (mã A), mang lại khả năng chống ăn mòn hóa học, chống gỉ sét tuyệt hảo và chịu được áp suất làm việc lên đến 10 kg/cm² cùng dải nhiệt độ vận hành từ -10 °C đến 100 °C. Hộp đấu nối dây phía trên (Housing) được chế tạo từ hợp kim nhôm đúc áp lực cao ADC12 phủ sơn tĩnh điện công nghiệp đạt chuẩn chống chịu thời tiết ngoài trời IP65 (Weatherproof mã A), kết hợp cùng mặt bích liên kết chuẩn JIS 10K 80A 6T FF (mã 1) và cổng luồn cáp điện chuyên dụng (mã F), đảm bảo độ kín khít tuyệt đối, chống ẩm mốc xâm nhập và hỗ trợ việc đấu nối, bảo trì định kỳ diễn ra vô cùng nhanh chóng, an toàn.

• Hãng sản xuất: Seojin Instech Co., Ltd.
• Xuất xứ: 100% Korea (Hàn Quốc)
• Dòng sản phẩm: Bộ truyền tín hiệu đo mức dạng phao từ liên tục (Float Type Level Transmitter - ST-600 Series)
• Mã đặt hàng cấu hình: ST-600-A-1-A-6-A-3-F
• Nguyên lý đo lường: Phao từ tính tác động chuỗi công tắc lưỡi gà (Reed Switches) và điện trở phân áp kín bên trong ống đo
• Dải đo chiều dài mức (Measuring Part Length): 0 ~ 6 Mét (mã 6 - thang đo mở rộng tối đa cho bồn sâu)
• Tín hiệu ngõ ra (Output Signal): 4 ~ 20 mA DC (Hệ thống 2 dây Loop-powered)
• Nguồn cấp hoạt động (Power Supply): 15 ~ 32V DC (Chuẩn công nghiệp 24V DC)
• Độ phân giải đo lường: Khoảng 10 mm ~ 20 mm
• Độ chính xác đo lường: ±10 mm
• Hiệu chuẩn tại chỗ: Tích hợp chiết áp vi chỉnh Zero và Span trực tiếp trên bo mạch chuyển đổi
• Vật liệu phần tiếp xúc môi chất (Wet Part Material): Thép không gỉ SUS304 / 304SS (Gồm ống đo, quả phao, chốt chặn phao và mặt bích)
• Kích thước quả phao từ: Phao Inox SUS304 dạng trụ kích thước Ø79 mm × Cao 90 mm (hoặc Ø75 mm)
• Tỷ trọng lưu chất đo tối thiểu (Specific Gravity): Tối thiểu 0.85 g/cm³
• Nhiệt độ làm việc phần cảm biến (Operating Temperature): -10 °C đến +100 °C
• Áp suất làm việc tối đa của bồn chứa: Lên tới 10 kg/cm² (~10 bar)
• Cấu trúc kết nối cơ khí gá lắp (Mounting Size): Mặt bích chuẩn JIS 10K 80A 6T FF Flange (mã 1)
• Hộp đấu dây phía trên (Enclosure): Chuẩn chống chịu thời tiết ngoài trời Weatherproof (mã A), vật liệu hợp kim nhôm đúc ADC12 sơn epoxy
• Cấp bảo vệ chống bụi và nước: IP65 theo tiêu chuẩn IEC 60529
• Cổng luồn cáp điện kết nối (Conduit Connection): Chuẩn kết nối F (Ren PF 1/2" hoặc PF 3/4")
• Ngành nghề và hệ thống áp dụng: Nhà máy nhiệt điện & tuabin hơi (bồn chứa nước cấp, bồn nước ngưng), trạm cấp thoát nước đô thị và nhà máy xử lý nước thải công nghiệp, bồn chứa dầu diesel DO/FO trạm phát điện dự phòng, bồn dầu tuần hoàn bôi trơn máy móc hạng nặng, tháp giải nhiệt cooling tower, bồn chứa hóa chất xử lý nước, bể ngầm chứa nước chữa cháy và két chứa chất lỏng công nghiệp trên tàu biển.
