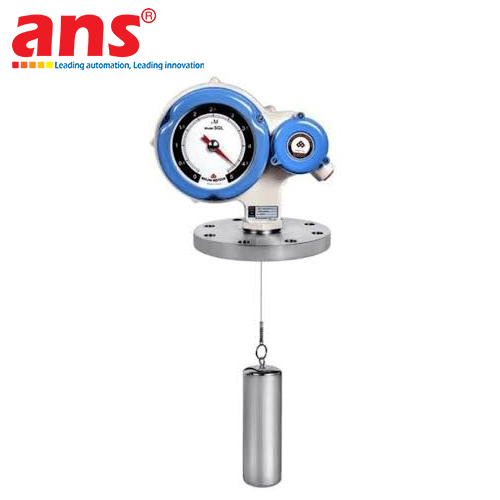

Bộ truyền tín hiệu đo mức chất lỏng dạng bánh răng Seojin Instech SGL Series mã hiệu cấu hình kỹ thuật SGL-2-A-6-A-2-F được nghiên cứu, thiết kế và chế tạo 100% tại Hàn Quốc bởi tập đoàn Seojin Instech Co., Ltd. Dòng thiết bị đo mức SGL được phát triển như một giải pháp đo lường liên tục tối ưu nhằm giải quyết triệt để bài toán thi công gá lắp trong các điều kiện không gian trần bồn bị giới hạn về độ cao (limited headroom). Ở những vị trí này, việc sử dụng các loại cảm biến đo mức dạng thanh đo cứng truyền thống dài tới 6 mét là điều hoàn toàn bất khả thi trong quá trình vận chuyển, lắp đặt cũng như bảo dưỡng định kỳ.

Nguyên lý hoạt động của model SGL-2 dựa trên trạng thái cân bằng động học giữa lực nổi Ác-si-mét của quả phao, trọng lực của hệ thống dây cáp treo và lực đàn hồi phản hồi từ cơ cấu lò xo xoắn cuộn chuẩn xác bên trong thân máy. Khi mức chất lỏng trong bồn chứa dâng lên, lực nổi tăng tác động làm giảm tải trọng kéo của quả phao, cho phép cơ cấu lò xo tự động cuộn dây cáp lại; ngược lại, khi mức chất lỏng rút xuống, quả phao kéo căng dây treo và làm giãn lò xo. Sự dịch chuyển tuyến tính này được truyền động mượt mà qua cụm bánh răng cơ khí chính xác đến biến trở đo góc xoay liên tục (Potentiometer). Mạch chuyển đổi R/I (Resistance-to-Current Converter) tích hợp sẽ tức thời biến đổi giá trị điện trở này thành tín hiệu dòng điện công nghiệp tiêu chuẩn 4 ~ 20mA DC (hệ thống 2 dây Loop-powered), mang lại tín hiệu đo đạc ổn định, kháng nhiễu tuyệt đối khi truyền xa về bộ điều khiển PLC trung tâm hoặc hệ thống SCADA nhà máy.

Cấu hình SGL-2-A-6-A-2-F sở hữu nhiều thông số cấu tạo đắt giá: thang đo chiều sâu mở rộng lên tới 0 ~ 6 mét (mã 6), đáp ứng hoàn hảo cho các bồn chứa nhiên liệu cỡ lớn hoặc các bể chứa ngầm sâu. Toàn bộ các bộ phận tiếp xúc trực tiếp với môi chất (Wet part material) bao gồm quả phao, dây cáp treo và mặt bích liên kết đều được chế tạo từ thép không gỉ SUS304 cao cấp (mã A), mang lại khả năng chống ăn mòn hóa học, chống gỉ sét và chịu được môi trường dầu mỏ khắc nghiệt. Quả phao được thiết kế chuyên biệt dạng hình trụ đứng thanh mảnh Ø48.6 mm × Cao 300 mm (mã 2), cho phép luồn lọt và chuyển động êm ái bên trong ống dẫn hướng chống sóng 2" Pipe (Still-well), loại bỏ hoàn toàn nguy cơ xô lệch phao hay kẹt cơ học do dòng xoáy lưu chất tạo ra trong quá trình bơm xả. Mặt bích kết nối chuẩn JIS 10K 80A 6T FF (mã A) kết hợp cùng thân vỏ bằng nhựa đúc chống cháy ABS nguyên khối đạt cấp bảo vệ kín nước và bụi IP65, đảm bảo thiết bị vận hành liên tục và ổn định lâu dài.

• Hãng sản xuất: Seojin Instech Co., Ltd.
• Xuất xứ: 100% Korea (Hàn Quốc)
• Dòng sản phẩm: Bộ truyền tín hiệu đo mức chất lỏng dạng bánh răng (Gear Type Liquid Level Transmitter)
• Mã đặt hàng cấu hình: SGL-2-A-6-A-2-F
• Kiểu hiển thị & Tín hiệu ngõ ra: SGL-2 (Ngõ ra dòng điện tương tự 4 ~ 20mA DC, 2 dây Loop-powered)
• Dải đo chiều cao mức (Measuring Part Length): 0 ~ 6 Mét (mã 6 - thang đo sâu cho bồn lớn)
• Vật liệu phần tiếp xúc lưu chất (Wet Part Material): Thép không gỉ SUS304 / 304SS (Gồm phao, dây treo và mặt bích)
• Kiểu dáng và kích thước quả phao (Type of Float): Phao đứng thanh mảnh Ø48.6 mm × Cao 300 mm (mã 2 - tối ưu lắp lọt ống chống sóng 2 inch)
• Kích thước kết nối cơ khí (Mounting Size): Mặt bích chuẩn JIS 10K 80A 6T FF Flange (mã A)
• Cổng kết nối dây điện (Conduit Connection): Chuẩn kết nối F (hỗ trợ ống luồn dây bảo vệ)
• Nguồn cấp hoạt động: 15 ~ 32V DC (tiêu chuẩn công nghiệp 24V DC 2 dây)
• Trở kháng vòng lặp tối đa: 450 Ω (tại nguồn cấp 24V DC)
• Độ chính xác đo lường: ±20 mm
• Khả năng hiệu chuẩn tại chỗ: Tích hợp chiết áp tinh chỉnh Zero và Span trực tiếp trên bo mạch R/I
• Tỷ trọng lưu chất đo tối thiểu: Tối thiểu 0.8 g/cm³ (Tỷ trọng quả phao: 0.6)
• Áp suất làm việc của bồn chứa: Áp suất khí quyển (Atmospheric pressure)
• Nhiệt độ làm việc thân vỏ máy (Main body): -20 °C đến +85 °C
• Nhiệt độ làm việc của phần cảm biến (Sensing part): -20 °C đến +85 °C
• Cấp bảo vệ chống thời tiết: IP65 (Weatherproof)
• Vật liệu thân vỏ thiết bị: Nhựa kỹ thuật chống cháy ABS nguyên khối (Unburnable ABS)
• Ngành nghề và hệ thống áp dụng: Bồn chứa nhiên liệu trạm máy phát điện dự phòng (dầu DO/FO), nhà máy nhiệt điện đốt than & lò hơi công nghiệp (dầu nặng Bunker-C), công nghiệp đóng tàu & hàng hải (két chứa dầu nhiên liệu đáy tàu), trạm bơm cấp nước ngầm sâu, tháp làm mát giải nhiệt công nghiệp, trạm xử lý nước thải và nhà máy lọc hóa dầu.
