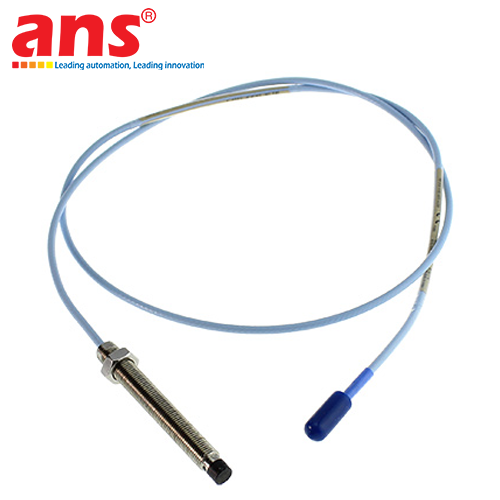

Đầu dò cảm biến tiệm cận Bently Nevada 3300 XL 8 mm Model 330104-00-05-10-02-00 (M10x1 with Armor)
Giá bán: Liên hệ
Hãng sản xuất: Bently Nevada VietNam
Danh mục: Bea Sensor - Cảm Biến An Toàn Và Kích Hoạt Hệ Thống Tự Động
Nhà cung cấp: AnhNghiSon
Xuất sứ: USA / CHINA
0911472255Đầu dò cảm biến tiệm cận dòng xoáy Bently Nevada Model 330104-00-05-10-02-00 thuộc dòng sản phẩm giám sát độ rung và vị trí trục cao cấp 3300 XL 8 mm Proximity Transducer System, được nghiên cứu và chế tạo bởi tập đoàn Bently Nevada (thuộc tập đoàn năng lượng Baker Hughes). Đây là chuẩn mực thiết bị công nghiệp hàng đầu thế giới đáp ứng trọn vẹn tiêu chuẩn API 670 (American Petroleum Institute) về cấu hình cơ khí, dải đo tuyến tính, độ chính xác tín hiệu và độ ổn định nhiệt độ trong các hệ thống giám sát và bảo vệ máy móc quay trọng yếu.
Đầu dò Bently Nevada 330104 hoạt động dựa trên nguyên lý cảm ứng dòng điện xoáy (Eddy Current Principle) không tiếp xúc. Khi được cấp nguồn và kết hợp đồng bộ với bộ chuyển đổi tín hiệu Proximitor 3300 XL, đầu dò phát ra trường điện từ cao tần tại đầu tip cảm biến. Sự thay đổi khoảng cách khe hở giữa đầu tip và bề mặt trục kim loại dẫn điện (chuẩn thép AISI 4140) sẽ làm biến thiên điện áp ngõ ra một cách tuyến tính tuyệt đối với độ nhạy tiêu chuẩn 7.87 V/mm (200 mV/mil). Thiết bị có khả năng đo lường đồng thời cả giá trị tĩnh (đo độ dịch chuyển vị trí dọc trục, độ mòn gối đỡ ổ trượt) và giá trị động lực học (đo biên độ rung động trục tần số cao, xung pha vòng quay Keyphasor).
Cấu tạo mã sản phẩm 330104-00-05-10-02-00 được hoàn thiện cơ khí tinh xảo:
- 330104: Dòng đầu dò 3300 XL đường kính đầu tip 8 mm, chuẩn ren hệ mét M10x1, tích hợp ống bọc giáp bảo vệ cáp bằng thép không gỉ (with Armor).
- 00 (Unthreaded Length): Chiều dài không ren là 0 mm (toàn bộ thân ren suốt).
- 05 (Overall Case Length): Tổng chiều dài vỏ thân cảm biến là 50 mm.
- 10 (Total Length): Tổng chiều dài cáp liền đầu dò là 1.0 mét (3.3 feet).
- 02 (Connector and Cable-Type): Đầu nối đồng trục thu nhỏ mạ vàng công nghệ ClickLoc (Miniature coaxial ClickLoc connector), cáp bọc giáp Inox tiêu chuẩn chịu lực kéo và chống dầu bôi trơn.
- 00 (Agency Approval): Tùy chọn phiên bản tiêu chuẩn công nghiệp không yêu cầu chứng chỉ phòng nổ đặc biệt.
Đầu tip của cảm biến được đúc bằng nhựa kỹ thuật cao cấp chịu nhiệt công nghệ TipLoc đã được cấp bằng sáng chế của Bently Nevada, giúp chống chịu hoàn hảo sự ăn mòn của dầu bôi trơn turbine nhiệt độ cao và áp suất thủy lực lớn. Đặc biệt, dòng 3300 XL hỗ trợ tính năng hoán đổi tương thích 100% (Complete Interchangeability) giữa đầu dò (Probe), cáp nối dài (Extension Cable) và bộ Proximitor mà không cần phải căn chỉnh lại trên băng thử nghiệm (bench calibration).
• Hãng sản xuất: Bently Nevada (A Baker Hughes business)
• Dòng sản phẩm: Hệ thống cảm biến dịch chuyển tiệm cận dòng xoáy (3300 XL 8 mm Proximity Transducer System)
• Mã đặt hàng đầy đủ: 330104-00-05-10-02-00
• Giải mã cấu hình chi tiết:
- Model 330104: Đầu dò 3300 XL 8 mm, ren hệ mét M10x1, có ống giáp bọc cáp bằng thép không gỉ (with Armor)
- Tùy chọn chiều dài không ren (Option AA: 00): 0 mm
- Tùy chọn tổng chiều dài thân vỏ (Option BB: 05): 50 mm
- Tùy chọn tổng chiều dài cáp (Option CC: 10): 1.0 mét (3.3 feet)
- Tùy chọn đầu nối & cáp (Option DD: 02): Đầu nối đồng trục ClickLoc mạ vàng, cáp bọc giáp Inox tiêu chuẩn
- Tùy chọn chứng nhận an toàn (Option EE: 00): Tiêu chuẩn công nghiệp không chứng nhận phòng nổ (None)
• Đường kính đầu tip cảm biến: 8.0 mm
• Nguyên lý đo lường: Cảm ứng dòng điện xoáy không tiếp xúc (Eddy Current Sensing)
• Dải đo tuyến tính danh định (Linear Range): 2.0 mm (80 mils), từ 0.25 mm đến 2.25 mm (khoảng 10 đến 90 mils)
• Độ nhạy danh định (Scale Factor / Sensitivity): 7.87 V/mm (200 mV/mil) ±5% khi kết hợp hệ thống 3300 XL
• Vật liệu mục tiêu hiệu chuẩn chuẩn: Thép hợp kim AISI 4140
• Độ tuyến tính (Linearity): Trong khoảng ±1% trên toàn dải đo
• Dải tần số đáp ứng: 0 Hz (DC) đến 10 kHz (-3 dB typical)
• Vật liệu thân vỏ đầu dò: Thép không gỉ Austenitic AISI 303 hoặc 304
• Vật liệu đầu tip: Nhựa kỹ thuật chịu nhiệt công nghệ đúc liền TipLoc (PPS / Polyphenylene Sulfide)
• Lực kéo đứt cáp chịu tải: Lên đến 330 N (75 lbf) giữa thân đầu dò và cáp
• Nhiệt độ vận hành đầu dò: -52°C đến +177°C (-62°F đến +350°F)
• Cấp bảo vệ môi trường: IP67, chịu ngập dầu turbine và kháng hóa chất công nghiệp
• Tương thích hệ thống: Tủ rack giám sát rung động Bently Nevada 3500 Series, 3300 Series, phần mềm Bently Nevada System 1
• Tiêu chuẩn chất lượng: Tuân thủ đầy đủ tiêu chuẩn API 670, ISO 9001 (Xuất xứ: USA / China theo chuẩn sản xuất Baker Hughes)
