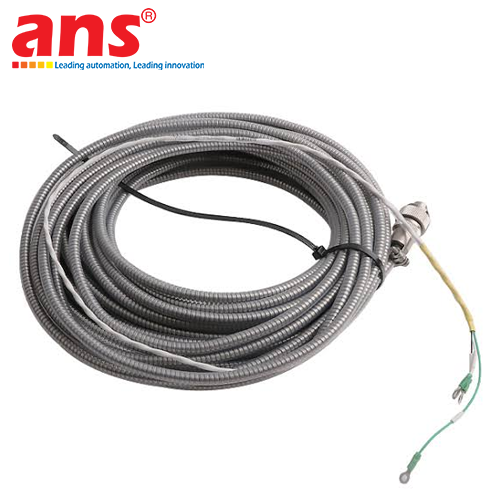

Cáp kết nối cảm biến vận tốc Bently Nevada Model 84661-17 (Velomitor Interconnect Cable 17ft)
Giá bán: Liên hệ
Hãng sản xuất: Bently Nevada VietNam
Danh mục: Bea Sensor - Cảm Biến An Toàn Và Kích Hoạt Hệ Thống Tự Động
Nhà cung cấp: AnhNghiSon
Xuất sứ: USA / CHINA
0911472255Cáp kết nối cảm biến vận tốc Bently Nevada Model 84661-17 (Velomitor Interconnect Cable) là phụ kiện truyền dẫn tín hiệu chuyên dụng chính hãng được nghiên cứu và chế tạo bởi tập đoàn Bently Nevada (thuộc tập đoàn năng lượng Baker Hughes). Được thiết kế đáp ứng trọn vẹn tiêu chuẩn công nghiệp API 670 của Viện Dầu khí Hoa Kỳ, dòng cáp 84661-17 đảm bảo truyền tải chính xác và nguyên vẹn tín hiệu rung động điện áp từ các cảm biến vận tốc áp điện Velomitor và gia tốc kế về các module giám sát bảo vệ máy móc quay then chốt.
Cấu tạo mã sản phẩm Bently Nevada 84661-17 bao gồm:
- 84661: Dòng cáp tín hiệu 2 lõi bọc kim chống nhiễu (2-conductor shielded cable) chuyên dụng cho cảm biến rung, trang bị một đầu cắm cái 2 chân chuẩn quân sự MS3106F / MIL-C-5015 đúc nguyên khối chống nước (Splash-proof molded boot) và một đầu dây tuốt sẵn (Flying leads / Terminal lugs) để đấu nối vào hộp cầu đấu hoặc tủ điều khiển.
- 17: Chiều dài cáp tiêu chuẩn danh định là 17 feet (tương đương khoảng 5.2 mét), tạo cự ly kết nối linh hoạt và tối ưu từ vị trí gá cảm biến trên gối trục máy móc đến hộp đấu dây trung gian (Junction Box).
Đầu cắm kết nối của cáp 84661-17 sử dụng vòng ren siết khóa cơ học chắc chắn (Locking Ring) cùng các chân tiếp xúc mạ vàng cao cấp, giúp duy trì độ tiếp xúc điện trở thấp, chống oxy hóa và ngăn chặn hiện tượng lỏng kết nối dưới tác động của rung động cơ học biên độ lớn liên tục. Cấu trúc ruột cáp dạng cặp dây xoắn đôi (Twisted Shielded Pair) bọc lá nhôm/mylar và dây tiếp địa trần (Drain Wire) giúp triệt tiêu hoàn toàn hiện tượng cảm ứng nhiễu điện từ trường (EMI) và nhiễu sóng vô tuyến (RFI) phát sinh từ các biến tần, máy biến áp và động cơ công suất lớn xung quanh.
Vỏ ngoài của cáp được bọc bằng lớp nhựa nhiệt dẻo đàn hồi cao cấp (Polyurethane / Neoprene jacket) có khả năng chống chịu va đập cơ học, kháng dầu bôi trơn turbine, chịu hóa chất công nghiệp và tia cực tím UV. Cáp vận hành bền bỉ trong dải nhiệt độ rộng từ -55°C đến +121°C, là sự lựa chọn đồng bộ hoàn hảo cho các dòng cảm biến vận tốc Bently Nevada 330500 Velomitor, 330525, 330530 cũng như các dòng gia tốc kế công nghiệp 330400 và 330425.
• Hãng sản xuất: Bently Nevada (A Baker Hughes business)
• Dòng sản phẩm: Cáp kết nối cảm biến vận tốc và gia tốc (Velomitor & Accelerometer Interconnect Cable)
• Mã đặt hàng đầy đủ: 84661-17
• Giải mã quy cách: Cáp 2 lõi bọc kim, đầu nối 2-pin MIL-C-5015 đúc bọc cao su chống nước, chiều dài 17 feet (~5.2 m)
• Tương thích cảm biến: Cảm biến vận tốc Bently Nevada 330500 Velomitor, 330525, 330530, và gia tốc kế 330400, 330425 (đầu nối 2-pin)
• Chiều dài cáp danh định: 17 feet (khoảng 5.18 m / 5.2 m)
• Cấu trúc đầu nối phía cảm biến: Đầu nối cái 2 chân chuẩn MS3106F / MIL-C-5015 mạ vàng, đúc khối bọc cao su bảo vệ chống thấm nước (Splash-proof molded boot with locking ring)
• Cấu trúc đầu nối phía hệ thống: Đầu dây cắt trần tuốt thiếc (Flying leads / Tinned stripped ends) hoặc bấm đầu cos tròn
• Cấu tạo lõi cáp: Cặp dây xoắn đôi 2 lõi đồng mạ thiếc (Twisted Shielded Pair - 18 AWG đến 20 AWG)
• Cấu trúc chống nhiễu (Shielding): Lá nhôm Mylar bao phủ 100% kèm dây tiếp địa trần (Drain wire) chống nhiễu RFI/EMI
• Vật liệu vỏ bọc ngoài cáp: Nhựa nhiệt dẻo tổng hợp đàn hồi cao cấp chống dầu mỡ và hóa chất (Heavy-duty Elastomeric Jacket)
• Trở kháng cách điện: > 100 MΩ
• Bán kính uốn cong tối thiểu: 38 mm (1.5 in)
• Dải nhiệt độ vận hành: -55 °C đến +121 °C (-67 °F đến +250 °F)
• Cấp bảo vệ môi trường đầu nối: IP66 / IP67 (chống bụi, kháng nước xịt áp lực và chống thấm dầu máy)
• Tương thích hệ thống giám sát: Tủ rack bảo vệ Bently Nevada 3500/42M, 1900/65A, bộ thu thập Trendmaster Pro, phần mềm System 1
• Tiêu chuẩn chất lượng & công nghiệp: Tuân thủ tiêu chuẩn API 670, ISO 9001, RoHS (Xuất xứ: USA / China theo chuẩn sản xuất Baker Hughes)
