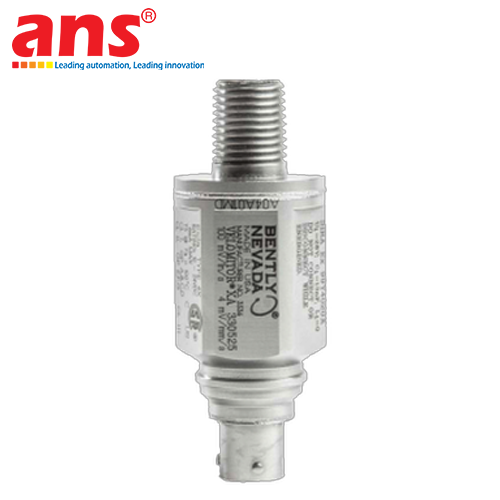

Cảm biến vận tốc áp điện Bently Nevada Velomitor Model 330500-00-00 (Piezo-velocity Sensor)
Giá bán: Liên hệ
Hãng sản xuất: Bently Nevada VietNam
Danh mục: Bea Sensor - Cảm Biến An Toàn Và Kích Hoạt Hệ Thống Tự Động
Nhà cung cấp: AnhNghiSon
Xuất sứ: USA / CHINA
0911472255Cảm biến vận tốc áp điện Bently Nevada Velomitor Piezo-velocity Sensor Model 330500-00-00 là thiết bị đo rung động vỏ máy công nghiệp chuyên dụng được thiết kế và chế tạo bởi tập đoàn Bently Nevada (thuộc tập đoàn năng lượng Baker Hughes). Được định hình là chuẩn mực hàng đầu thế giới tuân thủ đầy đủ tiêu chuẩn API 670 của Viện Dầu khí Hoa Kỳ, dòng cảm biến 330500 Velomitor cung cấp khả năng phát hiện sớm và chính xác các hiện tượng hư hỏng cơ học như mất cân bằng động rotor, lệch tâm trục, lỏng liên kết bu-lông và sự xuống cấp bề mặt rãnh bi trên các gối đỡ ổ lăn máy móc quay trọng yếu.
Khác với các cảm biến vận tốc cơ điện dạng cuộn dây chuyển động truyền thống vốn dễ bị suy hao do mài mòn cơ khí và nhạy cảm với từ trường bên ngoài, Bently Nevada 330500 ứng dụng cấu trúc phần tử tinh thể áp điện (Piezoelectric Crystal) kết hợp mạch khuếch đại vi điện tử tích hợp thể rắn (Internal Solid-State Integration Circuit). Cảm biến đo trực tiếp gia tốc rung động và tích phân nội bộ ngay tại đầu đo để đưa ra tín hiệu điện áp xoay chiều tỷ lệ tuyến tính với vận tốc rung động thực tế, đạt độ nhạy danh định tiêu chuẩn 3.94 mV/mm/s (100 mV/in/s) trên dải tần số rộng từ 4.5 Hz đến 5.0 kHz.
Cấu hình chi tiết mã sản phẩm 330500-00-00:
- 330500: Dòng cảm biến vận tốc áp điện Velomitor Piezo-velocity Sensor tiêu chuẩn.
- 00 (Mounting Thread Adapter Option): Tùy chọn không kèm bộ chuyển đổi ren phụ (lỗ ren đáy cảm biến tiêu chuẩn 1/4-28 UNF).
- 00 (Agency Approval Option): Phiên bản tiêu chuẩn công nghiệp không yêu cầu chứng chỉ phòng nổ đặc biệt (None).
Cấu trúc cơ khí của 330500-00-00 được hoàn thiện bằng thân vỏ Thép không gỉ AISI 316L đúc hàn kín khí (Hermetically Sealed) đạt chuẩn bảo vệ IP67, cho phép cảm biến vận hành bền bỉ trong môi trường ngập tràn bụi bẩn, hơi ẩm và hóa chất ăn mòn trong dải nhiệt độ từ -55°C đến +121°C. Đỉnh cảm biến trang bị cổng kết nối 2 chân chuẩn quân sự 2-pin MIL-C-5015 mạ vàng, chống nhiễu tuyệt đối và kết nối đồng bộ trực tiếp vào hệ thống giám sát bảo vệ máy liên tục Bently Nevada 3500 Series, 1900/65A hoặc bộ chuyển đổi tín hiệu phân tích dữ liệu Bently Nevada System 1.
• Hãng sản xuất: Bently Nevada (A Baker Hughes business)
• Dòng sản phẩm: Cảm biến vận tốc áp điện đo rung động vỏ máy (Velomitor Piezo-velocity Sensor)
• Mã đặt hàng đầy đủ: 330500-00-00
• Giải mã cấu hình chi tiết:
- Model 330500: Cảm biến vận tốc Velomitor
- Tùy chọn ren gá lắp (Option AA: 00): Không kèm đầu chuyển đổi (Lỗ ren đáy cảm biến 1/4-28 UNF)
- Tùy chọn chứng nhận an toàn (Option BB: 00): Tiêu chuẩn công nghiệp không phòng nổ (None)
• Nguyên lý cảm biến: Tinh thể áp điện tích hợp mạch tích phân thể rắn (Piezoelectric with Internal Integration)
• Độ nhạy danh định (Sensitivity): 3.94 mV/mm/s (100 mV/in/s) ±5% tại tần số 100 Hz (6000 cpm)
• Dải tần số đáp ứng (Frequency Response):
- 4.5 Hz đến 5.0 kHz (270 cpm đến 300.000 cpm) ±3.0 dB
- 10.0 Hz đến 1.0 kHz (600 cpm đến 60.000 cpm) ±0.9 dB
• Dải biên độ đo cực đại (Amplitude Range): 1270 mm/s (50 in/s) đỉnh (Peak)
• Dải gia tốc tối đa cho phép: 490 m/s² (50 g) đỉnh
• Độ tuyến tính biên độ: ±2% đến 127 mm/s (5 in/s) đỉnh
• Trở kháng đầu ra (Output Resistance): < 100 Ω
• Nguồn cấp hoạt động: Nguồn dòng không đổi -24 VDC (-12 VDC đến -30 VDC), dòng định mức 2.0 mA đến 10.0 mA
• Điện áp phân cực tĩnh (Bias Voltage): -12 VDC ±1 VDC
• Kiểu đầu nối kết nối: Đầu nối 2 chân chuẩn quân sự 2-pin MIL-C-5015 (Top Exit Connector)
• Vật liệu thân vỏ cảm biến: Thép không gỉ Austenitic AISI 316L (hàn kín khí Hermetic Seal)
• Cấp bảo vệ môi trường: IP67 / NEMA 4X
• Hướng lắp đặt đo lường: Đa hướng (Có thể lắp theo phương ngang, đứng hoặc nghiêng bất kỳ)
• Dải nhiệt độ vận hành: -55 °C đến +121 °C (-67 °F đến +250 °F)
• Dải nhiệt độ bảo quản: -55 °C đến +121 °C (-67 °F đến +250 °F)
• Khả năng chịu sốc cơ học: Lên đến 5000 g đỉnh
• Tương thích hệ thống giám sát: Bently Nevada 3500/42M, 1900/65A, Trendmaster Pro, phần mềm Bently Nevada System 1
• Tiêu chuẩn chất lượng & công nghiệp: Tuân thủ API 670, CE, RoHS (Xuất xứ: USA / China theo chuẩn sản xuất Baker Hughes)
