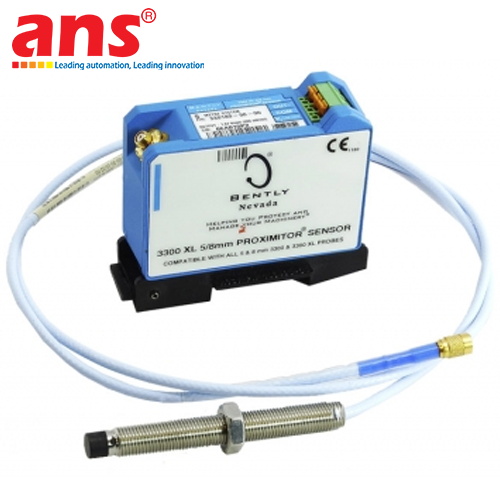

Bộ chuyển đổi tín hiệu tiệm cận Bently Nevada 3300 XL Proximitor Sensor Model 330180-91-00 (9.0m DIN-mount)
Giá bán: Liên hệ
Hãng sản xuất: Bently Nevada VietNam
Danh mục: Bea Sensor - Cảm Biến An Toàn Và Kích Hoạt Hệ Thống Tự Động
Nhà cung cấp: AnhNghiSon
Xuất sứ: USA / CHINA
0911472255Bộ chuyển đổi tín hiệu tiệm cận Bently Nevada 3300 XL Proximitor Sensor Model 330180-91-00 là module điều hòa tín hiệu điện tử cao cấp thuộc hệ thống cảm biến tiệm cận 3300 XL Proximity Transducer System, được nghiên cứu và chế tạo bởi tập đoàn Bently Nevada (thuộc tập đoàn năng lượng Baker Hughes). Sản phẩm đáp ứng đầy đủ và nghiêm ngặt các tiêu chuẩn kỹ thuật công nghiệp của Viện Dầu khí Hoa Kỳ API 670 đối với hệ thống đo lường không tiếp xúc bảo vệ máy móc quay then chốt.
Nguyên lý hoạt động của Bently Nevada 330180-91-00 là tạo ra trường điện từ dao động cao tần (RF) truyền đến cuộn dây đầu tip của cảm biến tiệm cận. Khi khoảng cách giữa đầu tip và bề mặt trục kim loại biến thiên do rung động hoặc dịch chuyển cơ học, dòng điện xoáy sinh ra trên bề mặt kim loại sẽ làm suy giảm biên độ dao động RF. Bộ Proximitor Sensor giải điều chế tín hiệu này và cung cấp đầu ra điện áp DC tỷ lệ tuyến tính tuyệt đối với khoảng cách khe hở với độ nhạy danh định chuẩn 7.87 V/mm (200 mV/mil). Tín hiệu đầu ra bao gồm cả thành phần DC (vị trí tĩnh dọc trục) và thành phần AC (biên độ và tần số rung động động lực học).
Giải mã cấu hình chi tiết mã sản phẩm 330180-91-00:
- 330180: Dòng sản phẩm bộ điều hòa tín hiệu cảm biến tiệm cận 3300 XL Proximitor Sensor.
- 91 (Total Length and Mounting Option): Cấu hình chiều dài hệ thống tổng cộng 9.0 mét (29.5 feet) kết hợp cùng tùy chọn gá lắp trên thanh ray tiêu chuẩn DIN-rail 35mm (DIN-mount).
- 00 (Agency Approval Option): Phiên bản tiêu chuẩn công nghiệp không yêu cầu chứng chỉ phòng nổ đặc biệt (None).
Điểm vượt trội của dòng Bently Nevada 3300 XL là khả năng tương thích và hoán đổi phụ kiện hoàn toàn (Complete Interchangeability) giữa đầu dò (Probe), cáp nối dài (Extension Cable) và bộ Proximitor trong cùng cấu hình hệ thống 9m mà không cần phải thực hiện hiệu chuẩn lại từng thành phần trên bàn thử nghiệm. Thiết bị được tích hợp mạch lọc chống nhiễu tần số vô tuyến RFI/EMI tiên tiến, dải nhiệt độ vận hành rộng từ -51°C đến +100°C và thiết kế vỏ bọc nguyên khối cách điện đạt độ bền cơ học cao trong môi trường tủ điện nhà máy công nghiệp nặng.
• Hãng sản xuất: Bently Nevada (A Baker Hughes business)
• Dòng sản phẩm: Hệ thống cảm biến tiệm cận dòng xoáy 3300 XL (3300 XL Proximity Transducer System)
• Mã đặt hàng đầy đủ: 330180-91-00
• Giải mã cấu hình chi tiết:
- Model 330180: Bộ điều hòa tín hiệu 3300 XL Proximitor Sensor
- Tùy chọn chiều dài & kiểu gá lắp (Option AA: 91): Chiều dài hệ thống 9.0 mét (29.5 feet), kiểu gá lắp thanh DIN-rail 35mm (DIN-mount)
- Tùy chọn chứng nhận an toàn (Option BB: 00): Tiêu chuẩn công nghiệp không phòng nổ (None)
• Tương thích đầu dò: Đầu dò tiệm cận Bently Nevada 3300 XL 8mm (330101, 330102, 330103, 330104) và 3300 XL 5mm/11mm tương ứng
• Nguồn điện cung cấp danh định: -17.5 VDC đến -26 VDC (-24 VDC nominal)
• Dòng điện tiêu thụ: Tối đa 12 mA
• Dải đo tuyến tính (Linear Range): 2.0 mm (80 mils) khi kết hợp đầu dò 3300 XL 8mm
• Độ nhạy danh định (Scale Factor): 7.87 V/mm (200 mV/mil) ±5% với vật liệu chuẩn thép hợp kim AISI 4140
• Điện áp ngõ ra (Output Voltage): -0.8 VDC đến -17.5 VDC
• Trở kháng đầu ra (Output Resistance): 50 Ω
• Dải tần số đáp ứng: 0 Hz (DC) đến 10 kHz (-3 dB typical)
• Độ trôi nhiệt độ hệ thống: Duy trì độ nhạy trong dải ±5% trên toàn dải nhiệt độ làm việc
• Kiểu đấu nối: Đầu nối đồng trục ClickLoc kết nối cáp mở rộng và cầu đấu dây dạng ốc siết (Screw Terminals)
• Phương thức lắp đặt: Gá trên thanh ray chuẩn DIN-rail 35mm (EN 50022 / IEC 60715)
• Vật liệu thân vỏ: Nhựa kỹ thuật PBT đúc nguyên khối chống cháy và chống tĩnh điện
• Dải nhiệt độ vận hành: -51°C đến +100°C (-60°F đến +212°F)
• Dải nhiệt độ lưu kho: -51°C đến +105°C (-60°F đến +221°F)
• Độ ẩm môi trường làm việc: 100% không ngưng tụ hơi nước (với lớp phủ chống ẩm chuyên dụng)
• Khả năng tương thích hệ thống: Tủ rack giám sát rung động Bently Nevada 3500 Series, 3300 Series và phần mềm Bently Nevada System 1
• Tiêu chuẩn chất lượng & kỹ thuật: Tuân thủ nghiêm ngặt tiêu chuẩn API 670, CE, RoHS (Xuất xứ: USA / China theo nhà máy Baker Hughes)
