Cảm biến từ giảo Balluff BTL15NH BTL7-E501-M0150-P-S32 chính hãng | AnhNghiSon

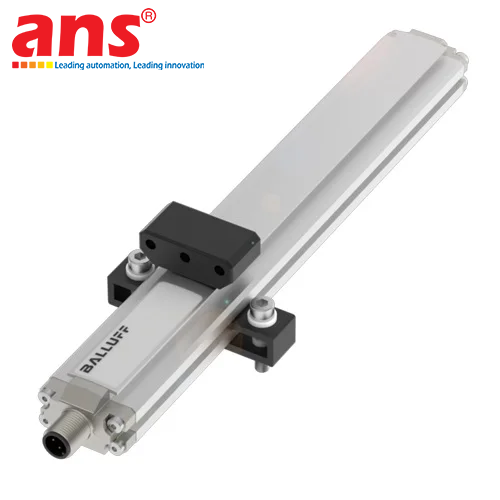

Cảm biến đo vị trí tuyến tính từ giảo dạng thanh nhôm Balluff Model BTL7-E501-M0150-P-S32 (Mã đặt hàng: BTL15NH) do tập đoàn Balluff GmbH trực tiếp nghiên cứu, phát triển và sản xuất, là dòng cảm biến hành trình từ giảo thế hệ thứ 7 (BTL7 Profile Series / Micropulse Transducer) hiện đại hàng đầu thế giới. Thiết bị được chế tạo chuyên dụng để thay thế và nâng cấp hoàn hảo cho dòng cảm biến thế hệ trước BTL5-E17-M0150-P-S32 (mã cũ BTL035M).

Nguyên lý làm việc và độ tin cậy từ giảo Balluff:
Cảm biến vận hành dựa trên công nghệ sóng từ giảo (Magnetostriction). Bên trong ống dẫn sóng bằng hợp kim đặc biệt, một xung dòng điện kích hoạt tạo ra từ trường tròn xung quanh ống dẫn sóng. Khi xung này tương tác với từ trường của con trượt nam châm di chuyển bên ngoài, một xung xoắn cơ học dạng sóng siêu âm được sinh ra và lan truyền ngược về đầu đọc của cảm biến. Bằng cách tính toán thời gian truyền của xung sóng cơ học, cảm biến xác định vị trí thực tế của nam châm với độ chính xác cao mà không có bất kỳ sự tiếp xúc vật lý nào giữa thanh cảm biến và phôi chuyển động.

Giải mã cấu hình mã hiệu kỹ thuật BTL7-E501-M0150-P-S32 (BTL15NH):
- BTL7: Dòng cảm biến từ giảo thế hệ thứ 7 nâng cấp về tốc độ xử lý, tần số đáp ứng và khả năng chống nhiễu EMC.
- E501: Cấu hình ngõ ra analog dòng điện kép (Dual Analog Current Outputs): Ngõ ra 1 tuyến tính thuận 4 đến 20 mA (tăng dần theo hành trình) và Ngõ ra 2 tuyến tính nghịch 20 đến 4 mA (giảm dần theo hành trình).
- M0150: Chiều dài hành trình đo hiệu dụng 150 mm (hệ mét).
- P: Thiết kế thân vỏ dạng thanh nhôm định hình (Profile housing), chuyên dụng lắp đặt nổi bên ngoài cho các chuyển động trượt cơ khí.
- S32: Kiểu kết nối điện chuẩn đầu cắm công nghiệp M16 đực 8 chân (M16x0.75 male connector, 8-pin).

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Đo lường tuyệt đối và không hao mòn cơ học (Non-Contact Absolute Measurement): Xác định chính xác vị trí tức thời ngay khi cấp nguồn mà không cần chu trình tìm gốc chuẩn (Zero-return), loại bỏ hoàn toàn ma sát trượt và nguy cơ mài mòn điện trở như các dòng biến trở kéo truyền thống, mang lại tuổi thọ vận hành bền bỉ qua hàng chục năm.
- Tần số lấy mẫu cực cao lên đến 4.000 Hz (4 kHz): Tốc độ cập nhật tín hiệu cực nhanh cho phép đo lường và đồng bộ thời gian thực các chuyển động phản hồi nhanh của hệ thống thủy lực tỷ lệ (Proportional Hydraulics) và servo thủy lực.
- Độ phân giải siêu mịn và độ lặp lại đạt ±5 µm: Cảm biến mang lại độ chính xác lặp lại vượt trội (±5 µm) và độ phi tuyến tối đa chỉ ±50 µm trên toàn bộ hành trình 150 mm, bảo đảm kiểm soát vị trí phôi dập, vị trí ép khuôn đạt độ chuẩn xác hiển vi.
- Tích hợp 2 ngõ ra dòng điện đối nghịch (4..20 mA & 20..4 mA): Cho phép kỹ sư tự do chọn lựa chiều tín hiệu tăng/giảm phù hợp với thuật toán điều khiển PLC hoặc sử dụng đồng thời cả hai tín hiệu để giám sát an toàn dự phòng (Redundancy check) trong các ứng dụng chuyển động khắt khe.
- Vỏ nhôm định hình mạ Anodize đạt chuẩn IP67: Kết cấu nhôm công nghiệp cứng vững, gioăng làm kín bảo vệ chống bụi bẩn và chống nước xâm nhập tuyệt đối khi đã lắp đầu nối cáp S32. Dải nhiệt độ làm việc rộng từ -40°C đến +85°C giúp cảm biến vận hành ổn định cạnh các xi lanh thủy lực nóng và khuôn đúc nhiệt cao.

Các ngành nghề áp dụng tiêu biểu:
- Ngành công nghiệp ép phun nhựa & Cao su: Đo lường hành trình đóng/mở khuôn kẹp, hành trình trục vít phun keo và hành trình cụm đẩy sản phẩm trên các dòng máy ép nhựa servo/thủy lực.
- Ngành dập và gia công kim loại tấm: Giám sát vị trí ram dập thủy lực, cữ chặn tôn và hành trình ép của máy chấn tôn, máy dập vuốt sâu.
- Ngành chế tạo máy công cụ CNC & Gỗ: Phản hồi vị trí tọa độ bàn trượt, trục nâng hạ đầu cắt và các cơ cấu cấp phôi tự động.
- Ngành luyện kim và cán thép: Kiểm soát hành trình xi lanh thủy lực nâng hạ con lăn cán thép, định vị cửa lò nung nhiệt độ cao.
- Năng lượng tái tạo & Thủy lợi: Đo độ mở cửa van cánh cống thủy điện, kiểm soát góc nghiêng cánh tuabin gió (Pitch Control).

• Hãng sản xuất: Balluff (Balluff GmbH)
• Xuất xứ: 100% EU / China (theo tiêu chuẩn Balluff toàn cầu)
• Dòng sản phẩm: Cảm biến vị trí tuyến tính từ giảo BTL7 Profile Series (Micropulse Transducer)
• Mã đặt hàng (Order Code): BTL15NH
• Mã hiệu kỹ thuật (Part Number): BTL7-E501-M0150-P-S32
• Model thay thế tương đương: Thay thế trực tiếp cho model cũ BTL035M (BTL5-E17-M0150-P-S32)
• Nguyên lý đo lường: Công nghệ sóng từ giảo không tiếp xúc (Magnetostrictive Technology)
• Chế độ đo: Tuyệt đối (Absolute, không mất vị trí khi mất điện)
• Hành trình đo hiệu dụng (Nominal Stroke): 150 mm
• Giao diện tín hiệu ngõ ra: Analog dòng điện (Analog, Current)
• Đặc tính ngõ ra:
  - Ngõ ra 1: 4 đến 20 mA (tuyến tính thuận)
  - Ngõ ra 2: 20 đến 4 mA (tuyến tính nghịch)
• Tần số lấy mẫu tối đa (Sampling Rate): 4000 Hz (4 kHz)
• Độ chính xác lặp lại (Repeat Accuracy): ±5 µm (±0.005 mm)
• Độ phi tuyến tính tối đa (Non-linearity Max): ±50 µm
• Hệ số nhiệt độ: ≤ 30 ppm/K (tại 50% hành trình danh định)
• Điện áp nguồn hoạt động (Operating Voltage Ub): 10 đến 30 VDC
• Dòng điện tiêu thụ: ≤ 150 mA @ 24 VDC
• Điện trở tải tối đa: ≤ 500 Ohm
• Số lượng nam châm hỗ trợ tối đa: Lên đến 2 nam châm
• Phụ kiện nam châm tương thích: Con trượt từ tính tự do (Floating magnet) hoặc con trượt khớp cầu (Captive magnet slider) dòng BTL5-P-4500-1, BTL5-M-2814-1S...
• Vật liệu thân vỏ cảm biến: Hợp kim nhôm định hình mạ Anodize (Aluminum, Anodized)
• Kiểu kết nối điện: Giắc cắm đực M16x0.75, 8 chân (S32 Connector)
• Cấp bảo vệ chống xâm nhập: IP67 theo chuẩn IEC 60529 (khi kết nối đúng đầu giắc tương thích)
• Dải nhiệt độ môi trường làm việc: -40°C đến +85°C (-40°F đến +185°F)
• Dải nhiệt độ bảo quản: -40°C đến +100°C (-40°F đến +212°F)
• Khả năng chịu va đập sốc (Shock): 150g / 6 ms và 100g / 2 ms theo chuẩn IEC 60068-2-27
• Khả năng chịu rung động (Vibration): 20g, 10 đến 2000 Hz theo chuẩn IEC 60068-2-6
• Tiêu chuẩn chứng nhận: CE, cULus, UKCA, WEEE, RoHS compliant.
