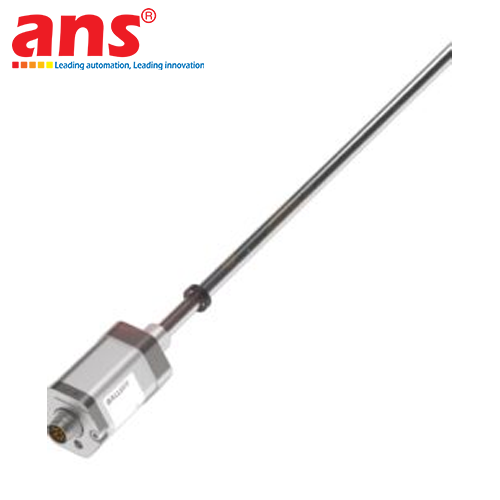

Cảm biến vị trí tuyến tính từ giảo công nghiệp Balluff Model BTL7-E170-M1500-B-SA381-S32 (Mã đặt hàng định danh: BTL2TU1) do tập đoàn Balluff GmbH trực tiếp nghiên cứu, phát triển và chế tạo theo tiêu chuẩn quản lý chất lượng khắt khe tại các nhà máy toàn cầu thuộc khối EU/China, là dòng thiết bị đo hành trình tuyệt đối (Absolute Positioning) không tiếp xúc cao cấp nhất dành cho môi trường thủy lực áp suất cao.

Giải mã cấu hình mã hiệu kỹ thuật BTL2TU1 (BTL7-E170-M1500-B-SA381-S32):
- BTL2TU1: Mã đặt hàng 7 ký tự chuẩn hóa của hãng Balluff giúp quản lý xuất xưởng và bảo hành toàn cầu.
- BTL7: Dòng cảm biến từ giảo thế hệ thứ 7 (Generation 7) với cấu trúc phần cứng vi xử lý số nâng cấp, khả năng chống nhiễu trường điện từ (EMC) vượt bậc, hỗ trợ tần số lấy mẫu đo lường lên đến 1000 Hz.
- E170: Giao diện tín hiệu ngõ ra analog dòng điện 20 đến 4 mA (Falling / Dốc nghịch: dòng điện giảm dần từ 20 mA về 4 mA khi nam châm di chuyển từ điểm gốc đến hết hành trình 1500 mm), giúp chống suy hao tín hiệu trên đường truyền dài và tăng tính an toàn (Fail-safe).
- M1500: Chiều dài hành trình đo danh định chính xác 1500 mm (1.5 mét).
- B: Cấu trúc cơ khí kiểu thanh trụ tròn (Rod Series) với ren kết nối cơ khí hệ mét M18 x 1.5, chuyên dụng bắt ren trực tiếp vào đầu nắp xy lanh thủy lực.
- SA381: Mã cấu hình chuyên biệt theo yêu cầu vận hành riêng (Special Execution - cấu hình tùy biến đặc thù cho các hệ thống tuabin gió như Gamesa GP544390 và hệ thống xy lanh servo thủy lực chính xác cao).
- S32: Chuẩn kết nối điện sử dụng đầu nối đực công nghiệp M16 x 0.75 dạng tròn 8 chân (8-pin connector S32) có khóa vặn chống rung lắc.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Nguyên lý đo từ giảo không tiếp xúc (Non-contact Magnetostrictive Sensing): Cảm biến đo lường dựa trên hiệu ứng từ giảo (Wiedemann Effect) sinh ra giữa xung dòng điện chạy dọc ống dẫn sóng và từ trường của nam châm định vị bên ngoài. Nhờ không có bất kỳ sự tiếp xúc cơ học hay mài mòn nào giữa đầu dò và nam châm, thiết bị có tuổi thọ vận hành gần như vô hạn mà không cần bảo dưỡng định kỳ.
- Vị trí tuyệt đối tức thời (Absolute Measurement): Cung cấp giá trị vị trí chính xác ngay tại thời điểm cấp nguồn mà không cần thực hiện chu trình chạy về điểm gốc (Homing) như các loại encoder quang học thông thường.
- Khả năng chịu áp lực thủy lực cực đại: Ống thanh bảo vệ được chế tạo từ thép không gỉ chất lượng cao (1.4571 / AISI 316Ti) hàn kín viền laser, chịu được áp suất làm việc thủy lực liên tục lên đến 600 bar và chịu quá tải áp suất đỉnh lên đến 1000 bar bên trong buồng dầu xy lanh.
- Độ phân giải và độ lặp lại siêu mịn: Độ lặp lại cực cao (Repeat accuracy ≤ ±5 µm), độ phi tuyến tính tối đa chỉ ±0.04% F.S., mang lại độ mượt mà và chính xác tuyệt đối cho các hệ thống điều khiển vị trí vòng lặp kín (Closed-loop Servo Control).
- Vỏ nhôm công nghiệp đúc anốt hóa chuẩn IP67: Phần đầu chứa mạch điện tử được đúc bằng hợp kim nhôm anốt hóa chống ăn mòn, gioăng cao su chịu nhiệt làm kín toàn diện đạt chuẩn IP67, chịu được rung động lên đến 12g và sốc cơ học 100g.

Các ngành nghề áp dụng tiêu biểu:
- Ngành Năng lượng Tái tạo & Điện gió: Lắp đặt bên trong xy lanh thủy lực điều khiển góc nghiêng cánh quạt (Wind Turbine Pitch Control Cylinders) trên các tuabin gió công suất lớn (Gamesa, Vestas, Siemens Gamesa).
- Ngành Luyện kim, Cán thép & Đúc kim loại: Phản hồi hành trình bàn ép cuộn, vị trí trục cán thép tấm nóng, cơ cấu kẹp phôi và xy lanh nâng hạ lò luyện kim.
- Ngành Thủy điện & Công trình Thủy lợi: Đo lường và giám sát độ mở cánh van cung đập xả lũ, van bướm hạ lưu và cánh phai dẫn nước thủy điện.
- Ngành Gia công Nhựa & Cao su: Phản hồi hành trình kẹp khuôn đúc áp lực (Clamping unit), hành trình tịnh tiến trục vít nén hạt nhựa máy ép đúc phun.
- Ngành Khai thác Mỏ & Máy công trình: Định vị xy lanh cần nâng máy xúc gầu lớn, hệ thống đẩy khiên đào hầm TBM (Tunnel Boring Machine) và máy ép cọc tự hành.

• Hãng sản xuất: Balluff (Balluff GmbH)
• Xuất xứ: 100% EU / China (theo tiêu chuẩn toàn cầu của Balluff)
• Dòng sản phẩm: Cảm biến vị trí tuyến tính từ giảo Micropulse BTL7 Series (Rod style)
• Mã hiệu model: BTL7-E170-M1500-B-SA381-S32
• Mã đặt hàng chính hãng (Order code): BTL2TU1
• Tương thích phụ tùng thay thế: Gamesa Wind Turbine PN GP544390
• Nguyên lý đo lường: Công nghệ sóng từ giảo không tiếp xúc (Magnetostrictive principle)
• Kiểu dáng thân cảm biến: Dạng thanh trụ tròn cấy xy lanh (Rod series)
• Chiều dài hành trình đo danh định (Stroke): 1500 mm (1.5 mét)
• Tín hiệu ngõ ra analog: Dòng điện 20 đến 4 mA (Dốc nghịch / Falling characteristic)
• Tải trở kháng ngõ ra tối đa: ≤ 500 Ohm
• Điện áp nguồn cấp hoạt động: 20 đến 28 VDC (tiêu chuẩn 24 VDC)
• Dòng điện tiêu thụ không tải: ≤ 150 mA
• Độ lặp lại (Repeat accuracy): ≤ ±5 µm (vi-mét)
• Độ phi tuyến tính tối đa (Non-linearity): ±0.04% toàn thang đo F.S. (hoặc ≤ ±100 µm)
• Tần số lấy mẫu tối đa (Sampling frequency): Lên đến 1000 Hz
• Khả năng chịu áp lực thủy lực:
  - Áp suất làm việc liên tục: Lên đến 600 bar
  - Áp suất đỉnh tối đa (Burst pressure): Lên đến 1000 bar
• Ren kết nối cơ khí (Mounting part): Ren mặt bích hệ mét M18 x 1.5
• Đường kính thanh dò (Rod diameter): 10.2 mm
• Chiều dài vùng mù đầu thanh (Null zone): Chuẩn công nghiệp 51 mm
• Vật liệu phần thanh chịu áp: Thép không gỉ cao cấp 1.4571 (AISI 316Ti)
• Vật liệu thân vỏ chứa mạch điện: Hợp kim nhôm anốt hóa (Anodized Aluminum)
• Cổng kết nối điện: Đầu nối đực M16 x 0.75 dạng tròn 8 chân (Connector S32)
• Sơ đồ chân cắm giắc S32 (M16 8-pin):
  - Chân 1: Tín hiệu ra dòng 20...4 mA
  - Chân 2: Tín hiệu 0V GND (GND ngõ ra)
  - Chân 3: Không kết nối
  - Chân 4: Không kết nối
  - Chân 5: Không kết nối
  - Chân 6: Nguồn 0V GND (Cấp nguồn)
  - Chân 7: Nguồn dương +24 VDC
  - Chân 8: Không kết nối
• Cấp bảo vệ chống xâm nhập: IP67 theo tiêu chuẩn EN 60529 (khi cắm giắc siết chặt)
• Khả năng chống rung động: 12g (10 đến 2000 Hz) theo chuẩn EN 60068-2-6
• Khả năng chống sốc cơ học: 100g / 6 ms theo chuẩn EN 60068-2-27
• Dải nhiệt độ môi trường làm việc: -30°C đến +75°C (-22°F đến +167°F)
• Dải nhiệt độ bảo quản: -40°C đến +100°C
• Chứng chỉ tuân thủ chất lượng: Đạt chuẩn CE, cULus Listed, UKCA, WEEE, ISO 9001.
