Cảm biến khoảng cách Balluff BAW003M BAW MKZ471.19-S4 chính hãng Đức | AnhNghiSon

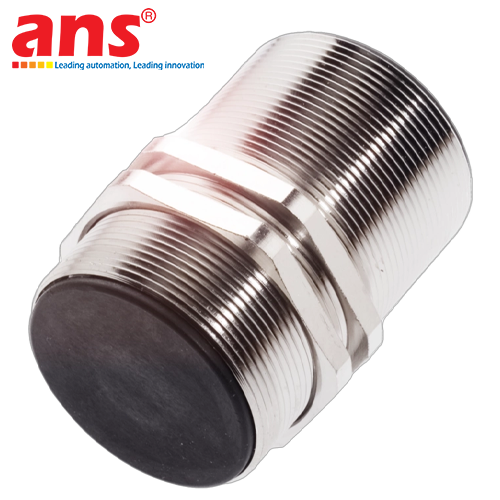

Cảm biến khoảng cách cảm ứng từ analog Balluff Model BAW MKZ471.19-S4 (Mã đặt hàng: BAW003M) do tập đoàn Balluff GmbH (CHLB Đức) trực tiếp thiết kế và chế tạo, là thiết bị đo lường vị trí kim loại không tiếp xúc độ chính xác cao thuộc dòng BAW Inductive Distance Sensors trứ danh.

Khác với các dòng cảm biến tiệm cận đóng/ngắt ON/OFF thông thường, BAW003M liên tục chuyển đổi khoảng cách vật lý giữa bề mặt cảm biến và chi tiết kim loại mục tiêu thành tín hiệu điện áp analog 0 - 10 VDC tương ứng theo hàm tuyến tính. Điều này cho phép hệ thống điều khiển PLC/PAC không chỉ nhận biết sự hiện diện của phôi mà còn kiểm soát liên tục kích thước, độ lệch tâm, độ mòn hoặc vị trí dừng chính xác của cơ cấu cơ khí theo thời gian thực.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Đo lường không tiếp xúc và không mài mòn cơ học: Hoạt động dựa trên nguyên lý cảm ứng điện từ tần số cao, hoàn toàn không tiếp xúc cơ học với bề mặt chi tiết chuyển động, loại bỏ hao mòn cơ khí và duy trì độ chính xác lặp lại ổn định qua hàng triệu chu kỳ làm việc.
- Tín hiệu ngõ ra Analog điện áp 0 - 10 V tiêu chuẩn: Xuất tín hiệu điện áp analog tuyến tính mượt mà, tỷ lệ thuận với khoảng cách đo, tương thích trực tiếp với các module Analog Input (AI) tiêu chuẩn của tất cả các hãng PLC như Siemens, Mitsubishi, Omron, Rockwell, Schneider...
- Thiết kế thân khối nhỏ gọn (Compact Block Style): Vỏ cảm biến dạng khối chữ nhật nhỏ gọn giúp tối ưu hóa không gian lắp đặt, dễ dàng tích hợp vào các vị trí khe hẹp của khuôn mẫu dập, bàn kẹp gia công cơ khí hoặc đồ gá đo lường tự động.
- Khả năng chống nhiễu điện từ EMC và độ bền chuẩn công nghiệp: Mạch điện tử tích hợp cơ cấu lọc nhiễu chủ động, chống ngắn mạch, chống phân cực ngược nguồn cấp và triệt tiêu xung điện áp cảm ứng. Cấp bảo vệ kín khít đạt chuẩn IP67, chịu được dầu mỡ công nghiệp, phoi tiện và hơi ẩm trong phân xưởng gia công.
- Giắc cắm công nghiệp M12 tiêu chuẩn (S4): Trang bị đầu nối đực M12 4 chân chuẩn hóa, giúp tháo lắp, đấu nối dây tín hiệu nhanh chóng và chống rung lỏng trong môi trường làm việc có gia tốc rung động cao.

Các ngành nghề áp dụng tiêu biểu:
- Ngành chế tạo máy công cụ & Gia công cơ khí chính xác: Giám sát độ đảo trục chính máy phay/tiện CNC, kiểm tra vị trí kẹp nhả dao, kiểm soát hành trình bàn trượt tuyến tính.
- Ngành công nghiệp dập kim loại & Đúc nhựa: Giám sát vị trí đóng/mở khuôn kẹp, kiểm soát độ sâu hành trình chày dập, cảnh báo biến dạng hoặc lệch phôi.
- Ngành sản xuất ô tô & Xe máy: Đo lường khe hở lắp ráp khung sườn xe, kiểm tra độ cong vênh tấm kim loại, định vị vị trí kẹp hàn của robot công nghiệp.
- Ngành sản xuất linh kiện điện tử & Bán dẫn: Căn chỉnh vị trí đồ gá test JIG, kiểm soát độ dày bản mạch in (PCB) và các chi tiết cơ khí siêu nhỏ.
- Ngành bao bì & In ấn kim loại: Kiểm tra phôi kép (Double-sheet detection), phát hiện lá nhôm/lá thiếc bị chồng lớp trên băng chuyền cấp phôi.

• Hãng sản xuất: Balluff (Balluff GmbH)
• Xuất xứ: 100% CHLB Đức (Made in Germany)
• Dòng sản phẩm: Cảm biến khoảng cách cảm ứng từ BAW Series (Inductive Distance Sensors)
• Mã đặt hàng (Order Code): BAW003M
• Mã hiệu kỹ thuật (Part Number): BAW MKZ471.19-S4
• Nguyên lý đo lường: Cảm ứng điện từ không tiếp xúc (Inductive principle)
• Tín hiệu ngõ ra (Output Signal): Analog điện áp 0 đến 10 VDC (Linearized Analog Voltage)
• Dải đo khoảng cách làm việc (Measuring Range): 0.5 mm đến 2.0 mm (tùy thuộc vào kích thước và vật liệu mục tiêu)
• Độ chính xác lặp lại (Repeat Accuracy): ±10 µm (hoặc ±1% dải đo toàn thang F.S.)
• Độ phi tuyến tính (Non-linearity): ±3% trên toàn dải đo
• Thời gian đáp ứng / Tần số chuyển đổi: Đạt tần số lấy mẫu cao (~500 Hz), đáp ứng chuyển động tốc độ cao
• Điện áp nguồn cấp hoạt động: 15 đến 30 VDC (bảo vệ chống ngược cực)
• Dòng điện tiêu thụ không tải: ≤ 20 mA @ 24 VDC
• Điện trở tải tối thiểu ngõ ra điện áp: ≥ 2.000 Ω (2 kΩ)
• Kiểu lắp đặt: Lắp đặt phẳng (Flush mountable)
• Vật liệu thân vỏ: Hợp kim kim loại / Đồng mạ Nickel kết hợp mặt cảm biến bằng nhựa kỹ thuật chịu lực
• Kiểu kết nối điện: Giắc cắm công nghiệp M12 đực 4 chân (M12x1 male connector, 4-pin, S4)
• Đèn chỉ thị: Tích hợp đèn LED chỉ thị nguồn và trạng thái vận hành
• Cấp bảo vệ chống xâm nhập: IP67 theo chuẩn EN 60529 (chống bụi bẩn và ngâm nước tạm thời)
• Dải nhiệt độ môi trường làm việc: -10°C đến +70°C (+14°F đến +158°F)
• Khả năng chịu rung động: 55 Hz, biên độ 1 mm, 3x30 phút theo chuẩn IEC 60068-2-6
• Khả năng chịu va đập sốc: 30g, thời gian xung 11 ms theo chuẩn IEC 60068-2-27
• Tiêu chuẩn chứng nhận: CE, cULus, RoHS, EAC, WEEE.
