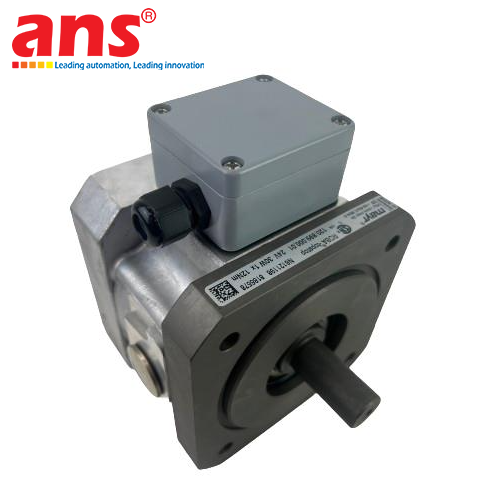

Thắng an toàn Mayr ROBA-topstop size 120 Type 899.000.01 chính hãng

Thắng an toàn ROBA-topstop Size 120 Type 899.000.01 là dòng phanh an toàn mô-đun cao cấp chuyên dụng cho các ứng dụng trục đứng (Vertical Z-axis safety brake), được nghiên cứu và chế tạo bởi tập đoàn Mayr Power Transmission (Đức) – thương hiệu hàng đầu thế giới về công nghệ phanh và khớp nối an toàn.

1. Nguyên lý hoạt động giữ tải an toàn tuyệt đối (Spring-Applied Fail-Safe):
ROBA-topstop vận hành dựa trên nguyên lý ép bằng lò xo nén (Spring-applied principle). Trong trạng thái không cấp điện hoặc khi xảy ra sự cố ngắt điện khẩn cấp, hệ thống lò xo nén bên trong phanh sẽ lập tức kích hoạt ép đĩa hãm, tạo ra mô-men giữ 12 Nm chắc chắn để khóa chặt trục động cơ. Thiết kế này ngăn chặn hoàn toàn nguy cơ chùn tải, trượt tải hoặc rơi tự do do trọng lực của các trục đứng, bảo vệ tối đa cho máy móc và người vận hành. Khi cấp nguồn điện 24 V DC vào cuộn từ, lực từ trường sẽ hút đĩa ép, giải phóng hoàn toàn đĩa phanh để trục quay tự do.

2. Tích hợp cảm biến giám sát trạng thái mở phanh (Release Monitoring):
Điểm vượt trội của dòng Type 899.000.01 là được tích hợp sẵn cảm biến tiệm cận công nghiệp (Proximity Switch) loại PNP NO (Normally Open - Thường mở). Cảm biến này có nhiệm vụ phát hiện chính xác trạng thái đĩa phanh đã nhả hoàn toàn và gửi tín hiệu phản hồi (Feedback signal) về bộ điều khiển PLC hoặc Driver động cơ trước khi cho phép động cơ bắt đầu quay. Việc này giúp loại bỏ hoàn toàn rủi ro động cơ chạy khi phanh chưa nhả hết – nguyên nhân chính gây cháy cuộn từ và mài mòn đĩa phanh.

3. Thiết kế mặt bích chuẩn xác & Kết nối mô-đun linh hoạt:
Sản phẩm được thiết kế dạng mặt bích chuẩn (Adapter Flange System) cho phép lắp đặt trực tiếp giữa động cơ servo và hộp số (hoặc mặt bích máy) mà không cần thêm bộ gá phụ phụ trợ:
- Trục ngõ ra (Shaft d x l): Ø24 x 50 mm, dung sai k6.
- Lỗ moay-ơ ngõ vào (Bore d1): Ø24 mm, dung sai F7.
- Rãnh the (Keyway): Được gia công ở phía đầu ra (Output-sided).
- Vỏ mặt bích phía động cơ (Motor-side flange housing): Đường kính định tâm Z1 = 110 mm F8, đường kính vòng chia lỗ bu-lông (Pitch circle) = 130 mm.
- Mặt bích ổ đỡ phía đầu ra (Bearing flange output-side): Đường kính định tâm Z = 110 mm j6.

4. Ứng dụng thực tế:
Là giải pháp không thể thiếu trên trục Z của máy gia công trung tâm CNC, cánh tay Robot tự động, thang nâng công nghiệp, máy đóng gói tự động và các hệ thống truyền động đứng yêu cầu tiêu chuẩn an toàn nghiêm ngặt của Châu Âu.

• Hãng sản xuất: Mayr (Mayr Power Transmission)
• Dòng sản phẩm: ROBA-topstop Safety Brake
• Kích thước (Size): Size 120
• Mã loại (Type): 899.000.01
• Mô-men xoắn hãm (Braking Torque): 12 Nm
• Điện áp cuộn từ (Magnetic Coil): 24 V DC
• Kích thước trục ngõ ra (Shaft d x l): Ø24 x 50 mm (Dung sai k6)
• Đường kính lỗ moay-ơ ngõ vào (Bore d1): Ø24 mm (Dung sai F7)
• Vị trí rãnh the (Keyway): Phía đầu ra (Output-sided)
• Mặt bích phía động cơ (Motor-side flange housing):
  - Đường kính định tâm Z1: 110 mm (Dung sai F8)
  - Đường kính vòng chia lỗ bu-lông (Pitch circle): 130 mm
• Mặt bích phía đầu ra (Bearing flange output-side):
  - Đường kính định tâm Z: 110 mm (Dung sai j6)
• Hệ thống giám sát nhả phanh (Release monitoring): Tích hợp cảm biến tiệm cận (Proximity switch) PNP NO (Normally Open)
• Nguyên lý vận hành: Thắng an toàn tác động bằng lò xo (Spring-applied fail-safe brake)
• Xuất xứ: Đức (Germany)
• Tiêu chuẩn chất lượng: ISO 9001, CE compliant
