HỆ THỐNG KHỚP NỐI AN TOÀN GIỚI HẠN MÔ-MEN XOẮN KHÔNG ĐỘ RƠ TỐC ĐỘ CAO CHO ĐỘNG CƠ

SERVO VÀ MÁY CNC MAYR EAS®-NC

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Mayr EAS®-NC là dòng thiết bị cơ khí phản hồi động lực học bảo vệ trục truyền động trung tâm chuyên dụng (Overload Clutch / Backlash-Free Torque Limiter) thuộc phân khúc cơ học chính xác cao độc bản dành cho điều khiển kỹ thuật số (Numerical Control), được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Đức (Germany) bởi tập đoàn công nghệ ly hợp và phanh an toàn dẫn đầu thị trường toàn cầu Chr. Mayr GmbH + Co. KG. Thiết bị định vị phân khúc là giải pháp "cầu chì cơ khí thông minh siêu nhanh", được thiết kế chuyên biệt để đồng bộ tích hợp thẳng vào dải sườn truyền động của động cơ servo tốc độ cao, trục máy công cụ CNC, hệ thống cấp phôi tự động và các cánh tay robot định vị chính xác cao. Trong các chu trình tăng tốc chạy nước rút của hệ servo, xung lực mô-men quán tính cực lớn phối hợp với nguy cơ va chạm dao cụ hoặc kẹt phôi cơ học luôn là mối đe dọa thường trực. Nếu không có bộ ngắt lực chuyên dụng, xung lực va đập này sẽ truyền thẳng về làm vặn xoắn trục vít me bi (Ballscrew), vỡ bánh răng hành tinh của hộp số giảm tốc và phá hủy lõi động cơ chỉ trong vài phần nghìn giây. Mayr EAS®-NC xuất hiện để chặn đứng toàn bộ chuỗi phá hủy này bằng cách giải phóng hoàn toàn liên kết cơ học ngay khi phát hiện mô-men xoắn vượt ngưỡng thiết lập, đảm bảo chu kỳ luân chuyển dòng chảy tải phẳng phiu phẳng phiu hằng ngày, cung ứng chính hãng qua thương hiệu AnhNghiSon.

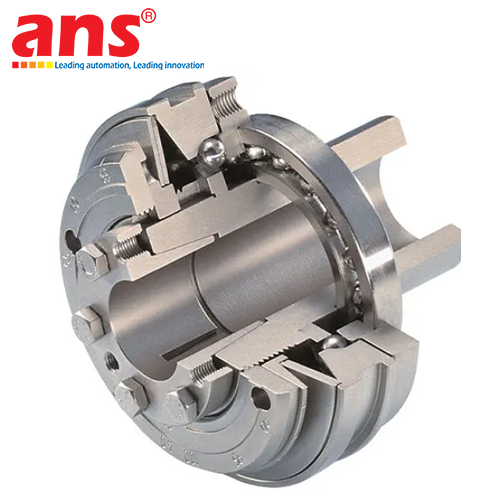

NGUYÊN LÝ BI NGÀM (BALL-DETENT) KHÔNG ĐỘ RƠ TUYỆT ĐỐI ĐÁP ỨNG ĐỘNG HỌC CAO TRỤC SERVO
Mạch công nghệ đắt giá cấu thành nên năng lực chốt chặn cốt lõi của dòng model EAS®-NC nằm ở cấu trúc cơ học tiếp xúc điểm mạch vòng khép kín:
- Truyền lực không độ rơ xoay vặn xoắn (100% Backlash-free): Để đảm bảo các trục nội tại máy CNC gá bạt phôi đạt độ chính xác milimet tối cao, khớp nối sử dụng hệ thống đĩa lò xo màng áp lực nén kịch trần để ép chặt các viên bi thép hợp kim cứng vững vào ổ ngàm định vị phẳng mịn phẳng. Cấu trúc cơ học này triệt tiêu hoàn toàn sai số góc quay (Zero backlash), mang lại độ cứng vững xoắn cực cao (High torsional stiffness), giúp hệ thống servo phản hồi động lực học chớp nhoáng mà không bị trễ quán tính hành trình.
- Cơ chế ngắt lực tức thì hoàn toàn (Instantaneous Disengagement): Ngay khi mô-men xoắn hiện trường vượt quá dải giới hạn định mức đã cài đặt, các viên bi thép lập tức bứt phá ra khỏi ổ ngàm ma sát, giải phóng hoàn toàn kết nối giữa trục chủ động và trục bị động trong dải milisecond. Sau khi ngắt, khớp nối hoạt động ở chế độ quay tự do hoàn toàn độc lập, triệt tiêu lực ma sát dư thừa để bảo vệ tuyệt đối các linh kiện phần cứng đắt tiền xung quanh.

THIẾT KẾ MÔ-MEN QUÁN TÍNH THẤP (LOW MASS INERTIA) TỐI ƯU CHO CHU TRÌNH ĐẢO CHIỀU TỐC ĐỘ CAO
Ưu thế hình thái học bứt phá giúp EAS®-NC trở thành tiêu chuẩn vàng cho các hệ truyền động NC tốc độ cao nằm ở kết cấu vật liệu siêu nhẹ:
- Giảm thiểu mô-men quán tính bản thân: Việc khởi động, tăng tốc và đảo chiều quay liên tục với tần suất hàng trăm lần mỗi phút của động cơ servo đòi hỏi các linh kiện đi kèm phải có trọng lượng và mô-men quán tính (Mass inertia) nhỏ nhất có thể. Mayr đã tối ưu hóa hình thái học của EAS®-NC bằng cách thu nhỏ biên dạng hình học và sử dụng các khối hợp kim tôi cứng cường độ cao tinh lọc. Thiết bị giúp giảm tối đa tải trọng động lực học (dead weight), giúp hệ servo tiết kiệm lên tới 35% năng lượng hao phí hằng ngày và đẩy gia tốc tuyến tính của trục máy lên mức tối đa.
- Cơ chế khóa trục côn ma sát an toàn (Clamping Hub): Khớp nối tích hợp hệ sườn trục kẹp khóa côn đa điểm không then, ôm chặt phẳng phiu vào trục cốt motor thông qua chuỗi bu-lông lục giác định tâm tiêu chuẩn, triệt tiêu hiện tượng lỏng rơ mối nối cơ học cơ sở cơ sở.

MẠCH CẢM BIẾN GIÁM SÁT SỐ THỜI GIAN THỰC VÀ TÍNH NĂNG TỰ ĐỘNG ĐÓNG MẠCH CHÍNH XÁC
- Mạng lưới chẩn đoán lỗi tức thời: Thiết bị tích hợp sẵn rãnh khía hành trình quét cho phép lắp đặt cụm cảm biến tiệm cận hoặc công tắc hành trình Microswitch vi mô bên ngoài. Khi khớp nối vừa bung ngắt lực ngắt mạch do quá tải, cảm biến lập tức gửi tín hiệu ngõ ra (Error Output Signal) thời gian thực về tủ điều khiển PLC trung tâm hoặc driver servo để ngắt nguồn điện dòng động cơ ngay lập tức, cách ly hoàn toàn vùng nguy hiểm nguy hiểm.
- Tự động cài lại ngàm đồng bộ góc (Synchronous Re-engagement): Khớp nối sở hữu tính năng thông minh, tự động cài lại ngàm khóa chính xác tại đúng vị trí góc ban đầu (Ví dụ chuẩn 360 độ) sau khi kỹ sư xử lý xong sự cố kẹt cơ khí. Chu trình này khóa chặt độ đồng bộ tọa độ số của máy móc mà không đòi hỏi chu trình căn chỉnh thủ công cồng kềnh. Khớp nối thể rắn khép kín khép kín hoàn toàn không cần bảo trì tra dầu mỡ định kỳ (Maintenance-free), dẻo dai trường tồn trường kỳ suốt vòng đời vận hành dưới dải phân phối uy tín của AnhNghiSon.
