Hệ thống đo nghiêng GEOKON GK-604D-150M chính hãng USA giá tốt nhất

Hệ thống đo nghiêng kỹ thuật số GEOKON GK-604D-150M (Model: GK-604D-150M) là giải pháp quan trắc chuyển vị ngang và độ lệch góc chuyên sâu hàng đầu thế giới do tập đoàn GEOKON (USA) trực tiếp thiết kế và chế tạo với 100% xuất xứ từ Hoa Kỳ (100% USA Origin). Thiết bị ứng dụng công nghệ cảm biến vi cơ điện tử MEMS (Micro-Electro-Mechanical Systems) độ phân giải cao kết hợp truyền thông không dây Bluetooth, chuyên dụng để đo lường độ lệch và biến dạng của các ống đo nghiêng (Inclinometer Casing) được lắp đặt trong lòng đất hoặc gắn liền kết cấu công trình.

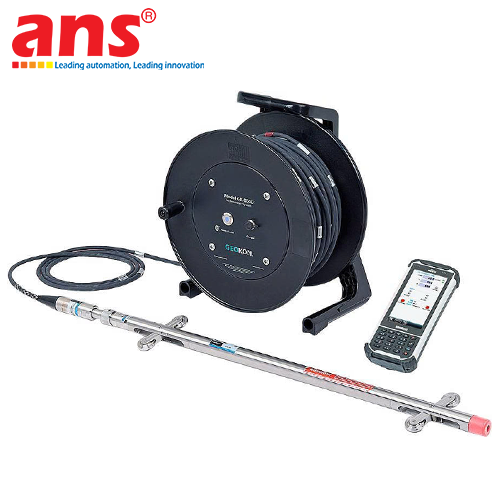

TRỌN BỘ HỆ THỐNG ĐO NGHIÊNG BAO GỒM:
1. Đầu dò kỹ thuật số MEMS 2 trục (Digital Inclinometer Probe Model 6100D):
Tích hợp 2 cảm biến gia tốc MEMS vuông góc nhau (trục A và trục B) cùng mạch chuyển đổi tương tự-sang-số A/D 24-bit ngay bên trong thân đầu dò, giúp số hóa tín hiệu tức thì trước khi truyền lên bề mặt, triệt tiêu hoàn toàn hiện tượng suy hao và nhiễu tín hiệu trên đường truyền cáp dài.
2. Cáp điều khiển chịu lực chuyên dụng 150 mét (Control Cable Model 6001D-2):
Được chế tạo với lõi thép chịu lực máy bay (aircraft wire member) không co giãn, bọc 2 lớp vỏ Polyurethane (PU) ép áp lực cao chịu mài mòn hóa chất và va quệt trong lòng ống. Thang đo được đánh dấu bước mét chính xác bằng đồng thau dập số vĩnh viễn ở mỗi khoảng cách 0.5 m, giúp xác định độ sâu thả đầu dò chuẩn xác tuyệt đối.
3. Tang cuốn cáp tích hợp giao tiếp không dây Bluetooth (Cable Reel & Interface):
Tang cuốn gọn gàng tích hợp bộ chuyển đổi giao diện (Interface module) truyền dữ liệu không dây qua sóng Bluetooth® tới máy tính hiện trường Field PC. Pin sạc Lithium dung lượng lớn tích hợp trong tang cuốn cung cấp thời lượng vận hành liên tục trên 40 giờ sau mỗi lần sạc đầy.
4. Máy tính hiện trường chuyên dụng (Field PC / Handheld Reader):
Thiết bị cầm tay chuẩn công nghiệp siêu bền, màn hình cảm ứng sắc nét đọc rõ dưới ánh nắng mặt trời, tích hợp phần mềm GK-604D Reader chuyên dụng hỗ trợ ghi nhận dữ liệu tự động, kiểm tra sai số vòng lặp (Check-sum), hiển thị biểu đồ chuyển vị tức thời và xuất file tương thích với phần mềm xử lý dữ liệu SiteMaster / SiteMaster Plus.
5. Cụm ròng rọc dẫn hướng (Cable Pulley Assembly Model 6000-22):
Gá trực tiếp lên miệng ống Inclinometer, hỗ trợ giữ cáp định vị ở từng mốc độ sâu 0.5 m, chống trượt cáp và bảo vệ vỏ bọc cáp khỏi cọ xát với gờ miệng ống.
6. Hộp đựng bảo vệ chuyên dụng & Phụ kiện hiệu chuẩn:
Hộp cứng chống va đập tiêu chuẩn bảo vệ an toàn cho đầu dò, tang cuốn và các phụ kiện kèm theo trong quá trình vận chuyển ngoài công trường.

CÁC TÍNH NĂNG VÀ ƯU THẾ VẬN HÀNH VƯỢT TRỘI:
• Độ chính xác toàn hệ thống cực cao: Đạt độ phân giải ±0.025 mm trên mỗi khoảng cách 500 mm (±10 arc seconds) và độ lặp lại ±1 mm trên suốt chiều sâu 30 m.
• Kết nối hoàn toàn không dây: Loại bỏ dây cáp vướng víu giữa tang cuốn và máy đọc Field PC, cho phép kỹ sư vận hành thao tác linh hoạt, an toàn bên miệng hố khoan.
• Phần mềm trực quan: Tự động phát hiện lỗi sai số kiểm tra (Check-sum error), cảnh báo kỹ thuật viên đo lại ngay tại hiện trường nếu có rung chấn bất thường.

ỨNG DỤNG QUAN TRẮC ĐỊA KỸ THUẬT & CÔNG TRÌNH:
• Hố đào sâu đô thị: Giám sát chuyển vị ngang của tường vây bê tông (Diaphragm wall), tường cọc cừ larsen và cọc khoan nhồi tiếp giáp các công trình lân cận.
• Mái dốc taluy & Đập đất đá: Cảnh báo sớm nguy cơ sạt lở mái dốc đường cao tốc, mái dốc hầm mỏ lộ thiên và thân đập thủy điện.
• Công trình ngầm & Đường hầm: Giám sát biến dạng vòm hầm, độ lún nền đất trong quá trình kích đào hầm TBM hoặc thi công hầm NATM.
• Móng công trình biển & Mố trụ cầu: Đánh giá độ nghiêng và chuyển vị chân cọc chịu tải trọng động.

• Hãng sản xuất: GEOKON
• Tên hệ thống (System Name): Digital Inclinometer System
• Mã hệ thống (Model Code): GK-604D-150M
• Xuất xứ: USA (100% USA Origin)
• Chiều dài cáp điều khiển: 150 mét (150 m)
• CẤU HÌNH THÀNH PHẦN CHI TIẾT:

1. ĐẦU DÒ ĐO NGHIÊNG KỸ THUẬT SỐ (PROBE MODEL 6100D):
• Dải đo tiêu chuẩn: ±30° (Dải đo mở rộng: ±90°)
• Loại cảm biến: 02 cảm biến gia tốc vi cơ điện tử MEMS đo 2 trục trực giao (Trục A và Trục B)
• Độ phân giải đầu dò: 24-bit A/D Converter
• Độ phân giải hệ thống (System Resolution): ±0.025 mm / 500 mm (±10 arc seconds trong dải ±5° thẳng đứng)
• Độ chính xác (Accuracy): ±0.05% Toàn thang đo (Full Scale - F.S.)
• Độ tuyến tính (Linearity): ±0.02% F.S. (lên tới dải ±10°)
• Độ lặp lại (Repeatability): ±1 mm / 30 m
• Độ chính xác toàn hệ thống (Total System Accuracy): ±3 mm / 30 m (±0.125" / 100 ft)
• Khoảng cách tâm bánh xe (Wheel Base): 0.5 m (hoặc 1 m / 2 ft)
• Đường kính bánh xe: Ø 30 mm
• Kích thước đầu dò: Đường kính Ø 25 mm x Chiều dài 700 mm (Đầu nối cáp thêm 150 mm)
• Đường kính trong ống Inclinometer tương thích: 48 mm đến 89 mm (1.9" đến 3.5")
• Khả năng chịu sốc cơ học: 2.000 g
• Hệ số suy trôi nhiệt: 0.002% F.S. / °C
• Cấp bảo vệ kín nước: Chịu áp lực nước ngâm sâu (Submersible IP68, lên tới 2 MPa)
• Nhiệt độ vận hành đầu dò: -30 °C ... +85 °C
• Trọng lượng đầu dò (kèm hộp bảo vệ): 7.5 kg

2. CÁP ĐIỀU KHIỂN CHUYÊN DỤNG (CONTROL CABLE MODEL 6001D-2):
• Chiều dài: 150 m
• Đường kính ngoài: < 8 mm
• Cấu trúc vỏ: 2 lớp vỏ Polyurethane (PU) ép đùn áp lực cao kèm sợi bện gia cường
• Lõi chịu lực: Dây cáp thép không gỉ máy bay (Stainless steel aircraft wire)
• Lực kéo đứt tối thiểu: 500 lbs (khoảng 225 kg)
• Mốc đánh dấu độ sâu: Bọc đồng thau dập số vĩnh viễn ở mỗi khoảng cách 0.5 m

3. TANG CUỐN & GIAO DIỆN KHÔNG DÂY (CABLE REEL & INTERFACE):
• Truyền thông không dây: Bluetooth® Wireless Technology (Khoảng cách kết nối lên đến 20 m)
• Nguồn cấp: Pin sạc Lithium-Ion tích hợp (7.4 V, 2600 mAh)
• Thời lượng vận hành pin: > 40 giờ hoạt động liên tục sau mỗi lần sạc
• Nhiệt độ làm việc của module giao tiếp: -30 °C ... +50 °C

4. MÁY TÍNH HIỆN TRƯỜNG & PHẦN MỀM (FIELD PC & SOFTWARE):
• Thiết bị đọc: Máy tính hiện trường Field PC công nghiệp
• Hệ điều hành & Phần mềm: Android / Windows tích hợp sẵn phần mềm GEOKON GK-604D Reader
• Chức năng phần mềm: Tự động ghi chép, kiểm tra sai số checksum, hiển thị đồ thị và xuất báo cáo dữ liệu
• Tương thích phần mềm xử lý dữ liệu nâng cao: SiteMaster / SiteMaster Plus

5. RÒNG RỌC DẪN HƯỚNG & PHỤ KIỆN (PULLEY ASSEMBLY & ACCESSORIES):
• Model ròng rọc: Model 6000-22 Pulley Assembly
• Tương thích miệng ống: Ống Inclinometer chuẩn đường kính 48 ... 89 mm
• Phụ kiện kèm theo: Cáp sạc, hộp đựng bảo vệ chống sốc, hướng dẫn sử dụng và chứng chỉ hiệu chuẩn nhà máy
