Đầu dò đo lún từ tính GEOKON 1900-11-150M chính hãng USA giá tốt nhất

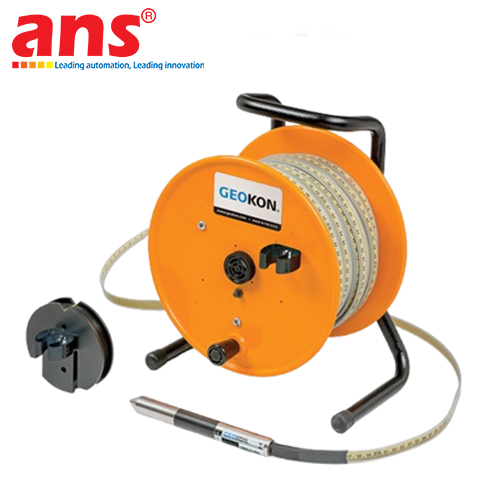

Đầu dò công tắc từ đo lún GEOKON 1900-11-150M (Model: 1900-11-150M / Model 1900 Reed Switch Settlement Probe) là thiết bị quan trắc chuyển vị thẳng đứng và đo lún phân tầng địa kỹ thuật chuyên sâu do tập đoàn GEOKON (USA) trực tiếp thiết kế và chế tạo với 100% xuất xứ từ Hoa Kỳ (100% USA Origin). Thiết bị kết hợp giữa đầu dò công tắc lưỡi gà (Reed Switch) độ nhạy cao và thước thép dẹt chuẩn xác dài 150m, chuyên dùng để xác định chính xác cao độ của các mốc từ tính (Magnetic Targets) được định vị dọc theo chiều sâu ống quan trắc trong lòng đất.

NGUYÊN LÝ HOẠT ĐỘNG & CƠ CHẾ VẬN HÀNH:
Đầu dò được hạ dần vào bên trong ống dẫn hướng PVC hoặc ống đo nghiêng Inclinometer. Khi đầu dò đi vào tâm từ trường của các vòng nam châm đo lún (như Spider Magnet ngàm bung vào đất, Plate Magnet gắn đáy lớp đắp hoặc Datum Magnet gắn cố định vào tầng đá gốc), từ trường sẽ kích hoạt đóng tiếp điểm công tắc từ Reed Switch bên trong thân đầu dò. Mạch điện khép kín tức thì kích hoạt còi báo âm thanh (Buzzer) kêu vang đồng thời đèn LED cực sáng trên tang cuốn phát sáng. Kỹ thuật viên quan sát và đọc trực tiếp giá trị độ sâu trên vạch thước thép tại mép miệng ống với độ chính xác đến từng milimet.

CÁC TÍNH NĂNG CÔNG NGHỆ VÀ ƯU THẾ VẬN HÀNH VƯỢT TRỘI:
1. Thước thép dẹt bọc Polyethylene chuyên dụng dài 150 mét:
Dải thước đo sử dụng lõi thép không gỉ cường độ cao, bọc phủ lớp nhựa Polyethylene (PE) chịu mài mòn, chống ăn mòn hóa chất và chịu lực kéo căng tuyệt đối không bị dãn dài theo thời gian. Bề mặt thước được khắc vạch chia số milimet (mm) chính xác, sắc nét và bền màu vĩnh viễn, triệt tiêu sai số đo đạc trên suốt chiều sâu 150 m.
2. Đầu dò Inox tích hợp công tắc từ Reed Switch siêu nhạy:
Thân đầu dò chế tạo từ thép không gỉ (Stainless Steel) chống ăn mòn, chịu áp lực nước ngâm sâu trong lòng đất. Công tắc từ Reed Switch bọc kín trong ống thủy tinh chân không phản hồi tín hiệu đóng ngắt dứt khoát, xác định tâm vòng từ tính lặp lại chính xác trong phạm vi ±1 mm.
3. Tín hiệu cảnh báo kép Âm thanh & Ánh sáng (Buzzer & LED):
Tang cuốn tích hợp cụm còi báo âm thanh âm lượng lớn và đèn LED hiển thị rõ ràng ngoài trời nắng gắt. Tích hợp nút xoay điều chỉnh độ nhạy (Sensitivity Control) giúp kỹ thuật viên dễ dàng tối ưu hóa tín hiệu tiếp xúc trong điều kiện môi trường nước ngầm có độ dẫn điện khác nhau.
4. Tang cuốn nhôm đúc công nghiệp & Khung đỡ siêu nhẹ:
Tang cuốn cáp được chế tạo bằng khung nhôm đúc sơn phủ bảo vệ, tích hợp phanh hãm chống tuôn cáp (Brake mechanism), giá gài đầu dò tiện lợi và tay quay trợ lực thu cáp nhanh chóng.
5. Vận hành độc lập bằng pin 9V tiêu chuẩn:
Sử dụng nguồn pin vuông 9V DC phổ thông, dễ dàng thay thế trực tiếp ngoài hiện trường mà không cần dụng cụ chuyên dụng, thời lượng pin sử dụng liên tục nhiều tháng.

ỨNG DỤNG QUAN TRẮC ĐỊA KỸ THUẬT & CÔNG TRÌNH:
• Đo lún phân tầng nền đất yếu: Xác định độ lún cố kết của từng lớp địa tầng dưới nền đường đắp cao tốc, sân bay và bãi san lấp lấn biển.
• Thân đập thủy điện & Đê kè đất đá: Giám sát độ lún ép của vật liệu đắp và độ võng của lõi chống thấm theo thời gian tích nước.
• Móng bồn bể chứa xăng dầu & Bể chứa LNG: Theo dõi độ lún lặp lại của lớp đệm cát móng bồn để phòng ngừa nguy cơ nghiêng lệch thành bồn.
• Quan trắc trồi đáy hố đào sâu: Giám sát hiện tượng trồi nền đất đáy hố móng sâu đô thị và kiểm soát chuyển vị xung quanh vách hầm ngầm.

• Hãng sản xuất: GEOKON
• Tên thiết bị: Reed Switch Probe with Measurement Tape (Model 1900 Series)
• Mã sản phẩm (Model Code): 1900-11-150M
• Xuất sứ: USA (100% USA Origin)
• Ứng dụng chính: Đo lún từ tính, quan trắc chuyển vị thẳng đứng phân tầng
• Chiều dài thước đo (Tape Length): 150 mét (150 m)
• THÔNG SỐ CHI TIẾT CÁC BỘ PHẬN:

1. ĐẦU DÒ CÔNG TẮC TỪ (REED SWITCH PROBE):
• Loại cảm biến: Công tắc từ lưỡi gà (Glass Encapsulated Reed Switch)
• Vật liệu thân đầu dò: Thép không gỉ (Stainless Steel)
• Đường kính đầu dò: Ø 19 mm (0.75") hoặc Ø 16 mm (0.625")
• Chiều dài đầu dò: Khoảng 150 mm đến 190 mm
• Độ lặp lại vị trí tâm mốc từ: ±1 mm (±0.04")
• Cấp bảo vệ kín nước: Chịu áp lực nước ngâm sâu liên tục (Submersible IP68)

2. THƯỚC ĐO THÉP CHUYÊN DỤNG (MEASURING TAPE):
• Chiều dài tiêu chuẩn: 150 m
• Cấu trúc thước: Lõi thép không gỉ chịu lực kéo, bọc nhựa Polyethylene (PE) chịu mài mòn
• Dây dẫn điện tích hợp: 2 dây dẫn đồng/thép bện bên trong mép thước
• Đơn vị chia thang đo: Milimet (mm), Centimet (cm) và Mét (m)
• Độ chính xác vạch chia: Chuẩn kỹ thuật đo lường (±1 mm trên toàn chiều dài)
• Khả năng chịu lực: Chống giãn dài cơ học tuyệt đối dưới tải trọng kéo

3. TANG CUỐN & BỘ CHỈ BÁO TÍN HIỆU (CABLE REEL & INDICATOR):
• Vật liệu tang cuốn: Khung nhôm đúc / Polycarbonate siêu bền
• Tín hiệu cảnh báo: Còi báo âm thanh (Audible Buzzer) + Đèn LED chỉ thị ánh sáng đỏ
• Bộ điều chỉnh độ nhạy: Núm xoay tinh chỉnh độ nhạy tiếp xúc (Sensitivity potentiometer)
• Phanh tang cuốn: Có chốt phanh cố định chống tuôn cáp
• Nguồn điện vận hành: 01 pin vuông 9V (NEDA 1604 / 6F22)
• Thời lượng pin: Hàng trăm giờ đo đạc hiện trường

4. ĐIỀU KIỆN MÔI TRƯỜNG & PHỤ KIỆN:
• Nhiệt độ làm việc: -30 °C ... +80 °C
• Tương thích mốc từ tính: Vòng nam châm 3 chấu/6 chấu Spider Magnet, Plate Magnet, Datum Magnet
• Tương thích đường kính ống: Ống PVC tiếp cận Ø 25 ... 50 mm hoặc ống Inclinometer Ø 48 ... 89 mm
• Phụ kiện đi kèm: 01 pin 9V, tang cuốn nhôm, hướng dẫn sử dụng và chứng nhận xuất xưởng
