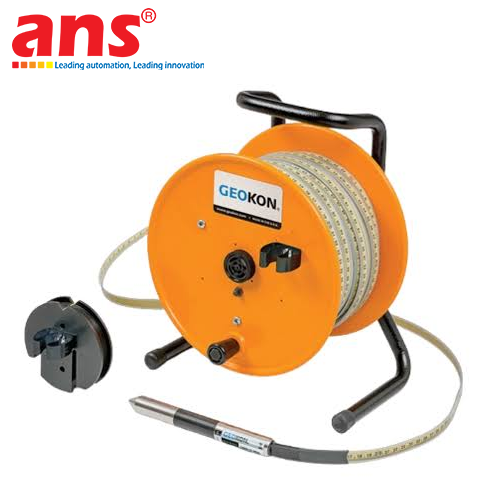

Đầu đo công tắc từ kèm thước dây cuộn dài 150 mét Model 1900-11-150M (Reed Switch Probe with 150 Meter Measurement Tape) do tập đoàn GEOKON, INC. (New Hampshire, Hoa Kỳ) trực tiếp nghiên cứu, phát triển và chế tạo 100% tại Mỹ, là cấu phần đo lường nòng cốt của hệ thống đo lún từ tính Model 1900 Magnetic Extensometer System.

Nguyên lý làm việc của hệ thống đo lún Model 1900:
Hệ thống được thiết kế để xác định độ lún tổng thể và độ lún phân tầng tại các độ sâu khác nhau dọc theo một lỗ khoan hoặc trong khối đất đắp:
- Trong lỗ khoan hoặc nền đất, người ta lắp đặt một ống vách dẫn hướng bằng nhựa PVC đường kính 1" Schedule 80 (hoặc lồng đồng tâm bên trong ống vách đo nghiêng Inclinometer Casing đường kính 70 mm).
- Các mốc neo từ tính dạng chân nhện (Spider Magnets - ngàm 3 chân hoặc 6 chân bung lò xo ghim chặt vào thành lỗ khoan) hoặc mốc đĩa (Plate Magnets trong nền đắp) và một mốc từ chuẩn đáy (Datum Magnet ngàm vào tầng đất đá cứng không lún) được bố trí tại các cao độ cần quan trắc.
- Kỹ thuật viên thả đầu đo 1900-11-150M từ miệng ống vách xuống lòng đất. Khi đầu đo đi qua tâm của các mốc từ tính, từ trường của vòng nam châm vĩnh cửu sẽ kích hoạt đóng tiếp điểm công tắc lưỡi gà (Reed Switch) bên trong đầu dò.
- Mạch điện đóng kín truyền tín hiệu theo hai dây dẫn chạy dọc bên trong thước thép lên tang quấn trên mặt đất, kích hoạt đồng thời còi chip âm thanh (Buzzer) kêu vang và đèn LED phát sáng. Kỹ thuật viên đọc giá trị chiều sâu chuẩn xác đến từng milimet trên mặt thước thép thông qua cữ chuẩn mốc miệng ống (Index Marker).

Cấu trúc và ưu thế kỹ thuật vượt bậc của GEOKON 1900-11-150M:
- Đầu dò thép không gỉ siêu bền (Stainless Steel Probe): Thân đầu dò được tiện CNC từ thép không gỉ chất lượng cao (kích thước dài 178 mm, đường kính chỉ 19 mm), chịu được va đập, kháng ăn mòn trong môi trường nước phèn, nước ngầm mặn và áp suất thủy tĩnh cao. Đường kính nhỏ 19 mm giúp đầu đo di chuyển trơn tru bên trong ống vách 1" mà không bị kẹt.
- Thước thép bọc Nylon dài 150m (Nylon-Coated Steel Tape): Chế tạo từ dải thép hợp kim chống co dãn nhiệt, bọc lớp nhựa Nylon cường lực chống trầy xước và kháng đứt gãy. Thước được khắc vạch laser sắc nét đến từng milimet (độ phân giải 1 mm, độ lặp lại ±3 mm), đảm bảo số liệu đo đồng nhất qua nhiều năm vận hành.
- Tang quấn cơ khí chịu lực tích hợp khối nguồn: Tang quấn cáp nhẹ bằng nhôm/nhựa composite cứng vững, tích hợp phanh hãm chống tuột thước, khay pin 9V tiêu chuẩn dễ thay thế, công tắc thử kiểm tra còi/đèn và núm điều chỉnh độ nhạy âm thanh.
- Đo lún phân tầng độc lập (Inter-Anchor Settlement): Bằng cách so sánh khoảng cách giữa các mốc từ tính qua các chu kỳ đo, kỹ sư có thể bóc tách chính xác tầng đất nào đang bị nén lún nhiều nhất, hỗ trợ đắc lực cho việc đánh giá hiệu quả cố kết của nền đất.

Các ngành nghề áp dụng tiêu biểu:
- Ngành Xây dựng Giao thông & Cầu đường: Quan trắc lún nền đường đắp cao tốc trên đất yếu, đoạn đắp đầu cầu mố cầu, theo dõi quá trình gia tải và dỡ tải nền đường.
- Ngành Thủy lợi & Đập thủy điện: Giám sát độ lún phân tầng của lõi chống thấm đập đất đá, độ lún thân đập bê tông đầm lăn RCC, trũng lún đáy hồ chứa.
- Ngành Xây dựng Dân dụng & Tòa nhà cao tầng: Đo lún móng bè, độ chuyển vị của đất nền xung quanh hố đào sâu tầng hầm (Deep Excavations).
- Ngành Địa kỹ thuật & Xử lý Nền móng: Kiểm tra độ cố kết của đất bùn trong các dự án xử lý đất yếu bằng bấc thấm hút chân không (PVD), giếng cát, cọc xi măng đất (CDM).
- Ngành Cảng biển & Lấn biển: Giám sát tốc độ lún của các bãi san lấp mặt bằng lấn biển, đê kè chắn sóng ven biển.

• Hãng sản xuất: GEOKON (GEOKON, INC.)
• Xuất xứ: 100% Hoa Kỳ (Made in USA)
• Dòng sản phẩm: Đầu đo công tắc từ cho hệ thống đo lún từ tính Model 1900 (Magnetic Extensometer)
• Mã hiệu model: 1900-11-150M (Part Code: 1900-11-150M)
• Đơn vị tính: Chiếc / Bộ (Unit: pc)
• CẢU HÌNH ĐẦU ĐO (REED SWITCH PROBE):
  - Nguyên lý cảm biến: Công tắc lưỡi gà từ tính (Reed Switch) độ nhạy cao đóng tiếp điểm khi gặp từ trường nam châm
  - Vật liệu chế tạo đầu đo: Thép không gỉ cao cấp (Stainless Steel) chống ăn mòn
  - Kích thước thân đầu đo: Dài 178 mm x Đường kính 19 mm (L 178 × Ø 19 mm)
  - Khả năng chống nước: Kín nước hoàn toàn chịu được áp lực nước ngầm độ sâu 150m
• CẤU HÌNH THƯỚC ĐO KIM LOẠI (MEASUREMENT TAPE):
  - Chiều dài thước đo: 150 mét (150m)
  - Kết cấu thước: Thước dải thép hợp kim chống co dãn, tích hợp 2 dây dẫn điện bên trong, bọc ngoài bằng lớp nhựa Nylon vàng trong suốt chống mài mòn
  - Vạch chia khắc thước: Khắc vạch số đo hệ mét, chia độ sắc nét đến 1 mm (hoặc tùy chọn hệ feet)
  - Độ phân giải đo lường: 1 mm
  - Độ lặp lại (Repeatability): ±3 mm
• HỆ THỐNG TANG QUẤN & CHỈ THỊ (TAPE REEL & INDICATOR):
  - Chỉ thị tín hiệu: Tích hợp còi chip âm thanh (Audible Buzzer) và đèn LED phát sáng màu đỏ/xanh khi tiếp điểm đóng
  - Nguồn nuôi hệ thống: 01 pin kiềm vuông 9V (Alkaline 9V battery), dễ dàng thay thế
  - Điều khiển trên mặt tang: Công tắc kiểm tra thử pin/còi (Test button) và núm chỉnh độ nhạy
  - Khung tang quấn: Khung kim loại sơn tĩnh điện kèm tang quấn nhựa chịu va đập, tích hợp phanh khóa cơ khí
• TƯƠNG THÍCH HỆ THỐNG VÀ ỐNG VÁCH:
  - Ống vách dẫn hướng tương thích: Ống nhựa PVC 1" Schedule 80 (Đường kính ngoài 33 mm) hoặc ống vách đo nghiêng Inclinometer Casing 70 mm
  - Mốc từ tính tương thích: Mốc từ chuẩn đáy Model 1900-5A/5B, mốc chân nhện Model 1900-7A/7B, mốc đĩa nền đắp Model 1900-4
  - Cữ chuẩn mốc miệng ống: Đi kèm cữ định vị chuẩn (Index Marker) gá miệng ống vách
• MÔI TRƯỜNG VẬN HÀNH:
  - Dải nhiệt độ môi trường làm việc: -30°C đến +80°C (-22°F đến +176°F)
• Tiêu chuẩn kiểm định & Chất lượng: Sản xuất theo quy chuẩn địa kỹ thuật Hoa Kỳ, chứng chỉ xuất xưởng GEOKON, ISO 9001.
