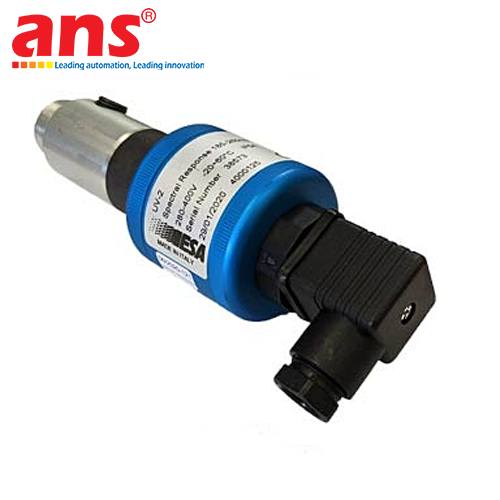

CỤM CẢM BIẾN QUÉT PHÁT HIỆN NGỌN LỬA TỬ NGOẠI ĐỘ NHẠY QUANG PHỔ CAO KÈM GIÁ ĐỠ GÁ LẮP CƠ KHÍ ESA PYRONICS 74903 (UV-2 + BRACKET CHLG 3/4")

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM VÀ GIẢI PHÁP GIÁM SÁT NGỌN LỬA HÀNG TIỀN TUYẾN
ESA Pyronics 74903 (Cấu hình bao gồm Cảm biến UV-2 và Giá đỡ CHLG 3/4") là hệ thống cụm thiết bị cảm quang giám sát ngọn lửa tử ngoại chuyên dụng (Industrial Ultraviolet Flame Scanner Assembly), được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Ý (Italy) bởi tập đoàn công nghệ nhiệt công nghiệp hàng đầu thế giới ESA S.p.A. (Thành viên tập đoàn Pyronics International). Thiết bị được định vị là giải pháp "mắt thần chốt chặn rủi ro cháy nổ hàng tiền tuyến", đóng vai trò bộ phận thu nhận tín hiệu quang học truyền về cho bộ não quản trị chu kỳ cháy trung tâm như dòng ESA ESTRO-C để thực hiện lệnh ngắt van nhiên liệu khẩn cấp khẩn cấp khi xảy ra sự cố mất ngọn lửa đột xuất. Khác với các dòng thanh điện cực ion hóa dễ bị biến dạng cong gãy dưới nhiệt độ cực đại kịch trần bên trong sườn lò, UV-2 hoạt động hoàn toàn bằng phương thức đo quét không tiếp xúc trực tiếp. Ống quang điện tử phát xạ khí đặc chủng tích hợp bên trong cảm biến cực kỳ nhạy bén với dải bức xạ tử ngoại phát ra từ phản ứng hóa học của dòng cháy. Mã tổ hợp phần cứng 74903 đóng gói sẵn cảm biến UV-2 kết hợp cụm giá đỡ cơ khí chuyên dụng BRACKET CHLG chuẩn đường ren tiêu chuẩn 3/4 inch, đảm bảo chu kỳ luân chuyển dòng chảy phân tích luôn phẳng phiu ổn định hằng ngày, cung ứng chính hãng qua thương hiệu AnhNghiSon.

MẠCH LỌC PHỔ ĐỘC QUYỀN CHỐNG CẢNH BÁO GIẢ VÀ THIẾT KẾ GIÁ ĐỠ CHLG 3/4" CHỊU NHIỆT CAO
Sự vượt trội về mặt công nghệ giúp cụm thiết bị 74903 thống trị các trạm nhiệt luyện luyện kim và lò đốt hạng nặng nằm ở thuật toán lọc bước sóng và kết cấu cơ học thể rắn Rugged:
- Khả năng chọn lọc quang phổ tối cao (Total IR and Visible Light Filtering): Các lò nung gốm sứ, thủy tinh hay luyện thép hằng ngày luôn có phần sườn tường lò (firebrick) nung đỏ rực, phát ra năng lượng bức xạ hồng ngoại (IR) và ánh sáng khả kiến rất lớn. Nếu cảm biến thông thường bắt nhầm dải nhiệt này, hệ thống sẽ báo có ngọn lửa giả ngay cả khi đầu đốt đã tắt, cực kỳ nguy hiểm. Ống cảm quang của ESA UV-2 chỉ nhạy với dải bước sóng vi mô cực ngắn ~185 ÷ 260 nm (Dải phổ UV ngọn lửa tinh khiết). Thiết bị trơ hoàn toàn trước bức xạ nhiệt của tường lò, triệt tiêu 100% rủi ro báo lỗi trôi dòng dữ liệu.
- Giá đỡ cơ khí chuyên dụng Bracket CHLG 3/4" kiên cố: Đi kèm trong mã cấu hình 74903 là cụm giá đỡ bằng hợp kim chịu tải bọc bọc phẳng khít khao, trang bị đường kết nối tiêu chuẩn ren 3/4 inch Gas/NPT. Cơ cấu gá này cho phép kỹ sư thả gá ráp snap-on chớp nhoáng trực tiếp lên ống ngắm (sighting tube) hoặc cửa quan sát của đầu đốt, định tâm trực diện góc quét vào gốc ngọn lửa mà không bị rò rỉ áp suất dòng khí lò nung ra ngoài.

KẾT CẤU BỌC KÍN HOÀN TOÀN KHÔNG BẢO TRÌ BẢO VỆ PHẦN CỨNG SUỐT ĐỜI
- Hoạt động khô sạch phẳng phiu trong môi trường khắc nghiệt: Vỏ bọc của cảm biến UV-2 được đúc gia cường xử lý bề mặt phẳng mịn phẳng chống chịu rung động vật lý lớn sườn lò. Kết cấu thể rắn bọc kín khép kín bọc bọc hoàn toàn bảo vệ hệ thấu kính thạch anh và linh kiện bán dẫn nội tại khỏi hơi ẩm bụi bẩn xâm nhập. Thiết bị thiết lập chu trình vận hành trường tồn, hoàn toàn không đòi hỏi bảo dưỡng, bảo trì tra dầu mỡ định kỳ (Maintenance-free suốt đời), hoạt động trường kỳ dẻo dai dưới dải phân phối uy tín lâu năm của nhà cung cấp AnhNghiSon.

THÔNG SỐ ĐO LƯỜNG VÀ HIỆU SUẤT ĐỘNG LỰC HỌC QUANG PHỔ
- Hãng sản xuất chế tạo: ESA Pyronics (ESA S.p.A. - Italy)
- Nhà cung cấp chính hãng tại Việt Nam: AnhNghiSon
- Mã hiệu cấu hình trọn bộ chính xác: Art.No 74903
- Cấu phần lõi hệ thống: Cảm biến ngọn lửa tử ngoại UV-2 (UV Scanner) kết hợp Giá đỡ cơ khí cơ sở BRACKET CHLG 3/4".
- Bản chất thiết bị: Đầu dò quét cảm quang bức xạ tia cực tím phát ra từ ngọn lửa đầu đốt lò công nghiệp (Ultraviolet flame detector tube assembly).
- Dải bước sóng phổ cảm ứng nhạy định mức: ~ 185 ÷ 260 nm (Tối ưu hóa chặn hoàn toàn tia hồng ngoại và ánh sáng khả kiến của tường lò nung).
- Biên độ góc quét thu nhận (Field of view): Thiết kế định hướng trực tâm góc hẹp, tập trung vào vùng gốc ngọn lửa (Burner root flame segment).
- Bản chất chu kỳ kiểm thử an toàn: Định cấu hình chuyên dụng cho các hệ thống đầu đốt vận hành không liên tục (Discontinuous operation, ngắt chu kỳ kiểm tra bắt buộc < 24 giờ).
- Giá sản phẩm định mức hiện tại: Liên hệ (Tại AnhNghiSon để nhận bảng thông số bản vẽ kích thước chi tiết giá đỡ và bảng chào giá cấu hình tốt nhất)

THÔNG SỐ ĐIỆN VÀ TIÊU CHUẨN ĐỒNG BỘ MẠCH VÒNG KHÉP KÍN
- Điện áp hoạt động cấp từ bộ điều khiển (ESTRO / ESA dòng): Tối đa 300V AC ÷ 325V AC cấp qua dây tín hiệu sườn máy.
- Dòng điện tín hiệu ngọn lửa tối thiểu (Ionization quy đổi): > 1.2 µA (Đạt trạng thái khóa mạch van gas an toàn phẳng mịn).
- Khoảng cách truyền tín hiệu tối đa cho phép: Lên tới 50 mét kịch trần khi sử dụng dòng cáp bọc giáp chống nhiễu từ trường công nghiệp tiêu chuẩn.
- Quy cách cấu sườn cáp kết nối kết nối: Cáp 2 lõi bọc giáp đồng dẻo dai kháng nhiễu EMC công nghiệp mạng.

KẾT CẤU CƠ KHÍ VÀ ĐẶC TÍNH MÔI TRƯỜNG RUGGED hiện trường
- Quy cách đường ren cơ học giá đỡ CHLG: Đầu nối bắt bích tích hợp ren tiêu chuẩn đường kính lớn 3/4" Gas (hoặc NPT tùy cấu hình adapter hiện trường).
- Vật liệu chế tạo vỏ cảm biến và gá đỡ: Hợp kim nhôm đúc áp lực hoặc hợp kim chịu nhiệt cường độ lớn kết cấu rugged, phủ lớp mạ mịn bảo vệ chống ăn mòn điện hóa.
- Vật liệu chế tạo thấu kính ngắm: Kính thạch anh (Quartz glass lens) chịu nhiệt độ lớn, độ truyền thấu quang phổ cực ngắn phẳng mịn tuyệt đối.
- Ngưỡng giới hạn nhiệt độ môi trường vận hành sườn máy:
  + Phần vỏ thân cảm biến: Tối đa 60°C (Nếu lắp tại vùng lò nhiệt luyện nhiệt độ lớn hơn hằng ngày bắt buộc cấp khí thổi làm mát purging air qua khớp gá).
- Tiêu chuẩn bảo vệ kháng ingress: Đạt mức IP65 tiêu chuẩn kháng bụi ẩm công nghiệp phòng máy sạch.
- Đặc tính chu kỳ bảo dưỡng: Thiết bị cơ điện thể rắn khép kín hoàn toàn, hoạt động khô sạch phẳng phiu phẳng phiu, 100% không cần bảo trì tra mỡ định kỳ trong suốt vòng đời vận hành (Maintenance-free suốt đời).
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in Italy (Ý Origin).
