BỘ ĐIỀU KHIỂN VÀ GIÁM SÁT ĐẦU ĐỐT CÔNG NGHIỆP TÍCH HỢP BIẾN ÁP ĐÁNH LỬA CAO ÁP

ESA PYRONICS 22182 (ESTRO-C + TAR-10)

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM VÀ GIẢI PHÁP QUẢN LÝ CHU KỲ CHÁY AN TOÀN

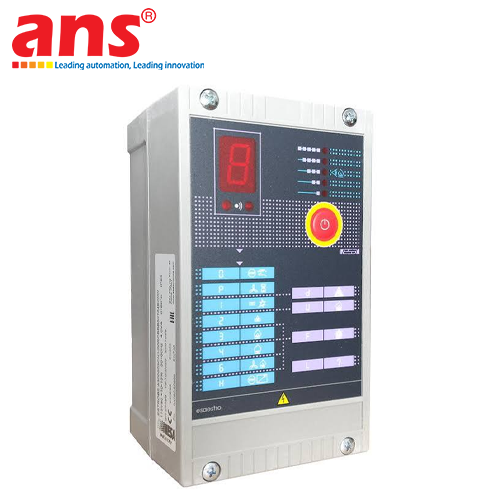

ESA Pyronics 22182 (mã định danh cấu hình đầy đủ: ESTROC2 A010303CN1/00RCBBB0//104E) là dòng thiết bị quản lý kỹ thuật số bằng vi xử lý cao cấp chuyên dụng cho hệ thống đốt công nghiệp (Microprocessor Operated Burner Control Device), thuộc hệ sinh thái đầu đốt thông minh ESA ESTRO phát triển và chế tạo nguyên khối 100% tại Ý (Italy) bởi tập đoàn công nghệ nhiệt công nghiệp hàng đầu toàn cầu ESA S.p.A. (thành viên tập đoàn Pyronics International). Thiết bị được định vị là giải pháp "chốt chặn an toàn nhiệt tối thượng", đóng vai trò bộ não điều khiển và giám sát toàn bộ chu trình đánh lửa, cấp nhiên liệu, kiểm soát lưu lượng khí hóa và quản trị sự hiện diện ngọn lửa của các đầu đốt khí gas hoặc dầu trong các lò công nghiệp vận hành không liên tục (discontinuous operation). Phiên bản ESTRO-C được thiết kế đặc chủng cho các dạng đầu đốt một cấp (single stage hoặc direct spark ignited) điều khiển trực tiếp qua một van gas, tích hợp mạch vòng logic tự chẩn đoán lỗi thời gian thực. Thiết bị là cấu phần sống còn bảo vệ an toàn cháy nổ cho các hệ thống lò nung luyện kim thép, lò nấu nhôm đồng, dây chuyền nhiệt luyện, lò gốm sứ, thủy tinh và các trạm gia nhiệt công nghiệp nặng nặng hằng ngày, bảo đảm chu kỳ luân chuyển dòng chảy tải phẳng phiu ổn định, cung ứng chính hãng qua thương hiệu AnhNghiSon.

TÍCH HỢP BIẾN ÁP ĐÁNH LỬA TAR-10 CAO CẤP VÀ MẠCH CẢM BIẾN NGỌN LỬA LƯỠNG CỰC LINH HOẠT
Sự bứt phá kỹ thuật cấu thành nên năng lực chốt chặn an toàn của model ESA Pyronics 22182 so với các dòng bo mạch rời rạc hiện trường nằm ở kết cấu đóng gói All-in-One:
- Tích hợp sẵn biến áp cao áp TAR-10 115V: Điểm đắt giá nhất của mã sản phẩm 22182 là việc tích hợp cơ cấu biến áp đánh lửa công nghiệp cường độ lớn TAR-10 ngay bên trong hộp máy sườn máy. Biến áp này biến dòng nguồn 115V AC thành điện áp thứ cấp khổng lồ lên tới 8 kV với dòng kích từ 20mA, tạo ra tia lửa điện năng lượng cao (high-energy spark) dứt khoát dứt khoát để mồi cháy đầu đốt chớp nhoáng mà không cần luồn cáp đánh lửa cao áp rườm rà ngoài tủ điện.
- Cơ chế giám sát ngọn lửa lưỡng cực (Spark-and-Sense): Nhờ năng lực của TAR-10 và chip xử lý ESTRO-C, thiết bị hỗ trợ linh hoạt cả 3 cấu hình đầu dò hiện trường: Sử dụng một điện cực duy nhất vừa đánh lửa vừa cảm biến dòng ion hóa ngọn lửa (Unirod), sử dụng hai điện cực tách biệt (Dual electrode), hoặc bắt cặp trực tiếp với cảm biến quang học tia cực tím (UV Scanner model ESA UV-2). Mạch liên tục quét và thực hiện chu kỳ kiểm tra định kỳ cảm biến ngọn lửa để ngăn ngừa triệt tiêu hoàn toàn sự cố báo lỗi giả trôi dòng.

GIAO DIỆN CHẨN ĐOÁN TRỰC QUAN MẶT MÁY VÀ KHẢ NĂNG TRUYỀN THÔNG NỐI TIẾP ECS BUS
- Giao diện số hóa mặt trước trực quan: Không cần kết nối máy tính cồng kềnh, kỹ sư vận hành có thể đọc trực tiếp trạng thái chu kỳ cháy thông qua màn hình alphanumeric hiển thị mã lỗi/chu trình, hệ thống đèn LED thanh (Bargraph) chỉ báo liên tục biên độ dòng ion hóa ngọn lửa từ 0 ÷ 90 µA và cổng hồng ngoại (Infrared communication port) phục vụ cấu hình tham số chớp nhoáng tại sườn lò hằng ngày hằng ngày.
- Đồng bộ truyền thông mạng điều khiển trung tâm: Thiết bị tích hợp sẵn cổng giao tiếp nối tiếp ECS serial link (hoặc mở rộng Modbus-RTU) cho phép route thẳng toàn bộ nhật ký sự cố, dòng ngọn lửa về hệ thống PLC điều khiển số trung tâm hoặc mạng giám sát SCADA tòa nhà nhà xưởng để thực hiện lệnh dừng khẩn cấp van nhiên liệu khi mất ngọn lửa, khóa chặt tính an toàn lao động cơ học suốt đời dưới dải phân phối uy tín lâu năm của nhà cung cấp AnhNghiSon.

THÔNG SỐ ĐIỆN VÀ HIỆU SUẤT ĐIỀU KHIỂN CHÁY SỐ
- Hãng sản xuất chế tạo: ESA Pyronics (ESA S.p.A. - Italy)
- Nhà cung cấp chính hãng tại Việt Nam: AnhNghiSon
- Mã hiệu cấu hình quản trị sườn máy: Art.No 22182 (Mã cấu hình: ESTROC2 A010303CN1/00RCBBB0//104E)
- Bản chất thiết bị: Bộ điều khiển, đánh lửa và giám sát ngọn lửa đầu đốt lò công nghiệp bằng vi xử lý (Microprocessor automatic burner control device).
- Phiên bản dòng sản phẩm: ESA ESTRO-C Series chuyên dụng đầu đốt một cấp trực tiếp (direct spark ignition, 1 van nhiên liệu).
- Nguồn điện áp cấp vào mô-đun (Supply Voltage): 115V AC (Biên độ cho phép +10% ÷ -15%).
- Tần số dòng dòng điện đáp ứng: dải rộng 45 ÷ 65 Hz.
- Công suất tiêu thụ không tải (Mạch điều khiển): Tối đa 4 - 5 VA max.
- Giá sản phẩm định mức hiện tại: Liên hệ (Tại AnhNghiSon để tiếp nhận thông số hệ thống kim đánh lửa, sensor UV đi kèm và nhận bảng chào giá tốt nhất)

THÔNG SỐ BIẾN ÁP ĐÁNH LỬA TAR-10 TÍCH HỢP NỘI TẠI
- Mã hiệu biến áp cơ sở: ESA TAR-10 (Tích hợp khép kín khép kín bên trong hộp vỏ).
- Điện áp sơ cấp vào (Primary): 115V AC, 50/60Hz.
- Điện áp thứ cấp ra đánh lửa (Secondary): 1 x 8 kV (8000V cao áp dứt khoát).
- Dòng điện đầu ra thứ cấp: 20 mA.
- Chu kỳ làm việc định mức (Duty cycle over 3 min): ED 19% tại nhiệt độ Ta ≤ 35°C.
- Chiều dài cáp cao áp tối đa khuyến nghị: Dưới 2 mét từ biến áp đến kim đánh lửa (Cáp silicone giáp chống nhiễu ø 7mm).

MẠCH LOGIC GIÁM SÁT NGỌN LỬA VÀ THỜI GIAN CHU KỲ (ASTM / EN298 COMPLIANT)
- Điện áp cấp cho đầu dò ion hóa: Tối đa 300V AC.
- Dòng ion hóa tối thiểu kích hoạt ngọn lửa: 2.4 µA ± 0.3 µA (Giới hạn dòng bảo vệ đầu dò tối đa 1 mA).
- Dải hiển thị biên độ tín hiệu ngọn lửa: 0 ÷ 90 µA (Hiển thị phẳng qua hệ LED Bargraph mặt máy).
- Loại cảm biến ngọn lửa thích ứng: Thanh điện cực ion hóa (Flame rod / Unirod) hoặc ống quang điện tử tử ngoại ESA UV-2 phototube.
- Ma trận thời gian chu kỳ lập trình số (Lập trình qua cổng hồng ngoại):
  + Thời gian quét khí thối lò trước khi đánh lửa (Pre-purge time): 0 ÷ 255 giây.
  + Thời gian an toàn đánh lửa cấp 1 (First safety time): 1 ÷ 25 giây.
  + Thời gian phản hồi ngắt khi mất ngọn lửa (Reaction time): 1 ÷ 20 giây (Tự động khóa ngắt van gas khẩn cấp).

KẾT CẤU HÌNH THÁI HỌC VÀ TIÊU CHUẨN MÔI TRƯỜNG RUGGED hiện trường
- Khả năng truyền thông dữ liệu ngõ ra: Cổng nối tiếp ECS serial communication link nối mạng bus đa đầu đốt.
- Tiếp điểm rơ-le ngõ ra định mức tải: Tiếp điểm khô độc lập an toàn SPST/SPDT, dòng định mức tải nặng 1.5A @ 230V AC.
- Vật liệu chế tạo vỏ bọc: Nhựa nhiệt rắn gia cường sợi thủy tinh cường độ cao (Thermosetting fiberglass composite rugged cơ bắp), chịu nhiệt cao, lắp sát sườn lò.
- Cấp tiêu chuẩn bảo vệ vỏ ngoài: Đạt mức IP54 tiêu chuẩn kháng bụi ẩm công nghiệp phòng máy.
- Kích thước hình thái học tổng thể: 200 × 120 × 93 mm (Trọng lượng khối lượng xấp xỉ 1.300 gram).
- Đạt chứng nhận tiêu chuẩn quốc tế kịch trần: Tuân thủ nghiêm ngặt tiêu chuẩn an toàn nhiệt châu Âu EN298, tiêu chuẩn ISO 13577 (EN746-2), chứng nhận FM Approvals và UL1998.
- Đặc tính chu kỳ bảo dưỡng: Linh kiện bán dẫn vi mạch thể rắn bọc kín bọc kín, hoạt động khô sạch phẳng phiu, hoàn toàn không cần bảo trì tra dầu mỡ bôi trơn nhông xích phức tạp (Maintenance-free suốt đời).
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in Italy (Ý Origin).
