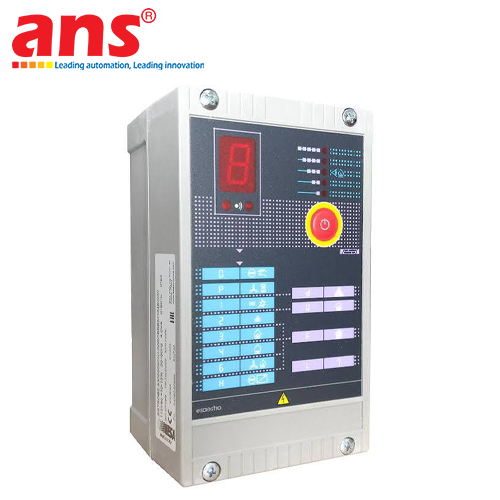

BỘ ĐIỀU KHIỂN VÀ GIÁM SÁT ĐẦU ĐỐT VI XỬ LÝ ĐA DẢI NGUỒN CÔNG NGHIỆP CAO CẤP ESA PYRONICS 25280 (ESTRO-C 115/230V)

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM VÀ GIẢI PHÁP ĐO ĐẠC KIỂM SOÁT CHÁY AN TOÀN
ESA Pyronics 25280 (Mã cấu hình thiết lập: ESA ESTRO-C 115/230V 50/60Hz) là dòng thiết bị cơ điện tử quản lý chu trình cháy bằng vi xử lý thế hệ mới (Microprocessor Automatic Burner Control Unit), thuộc hệ sinh thái chốt chặn nhiệt thông minh ESA ESTRO được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Ý (Italy) bởi tập đoàn công nghệ nhiệt công nghiệp hàng đầu thế giới ESA S.p.A. (Thành viên tập đoàn Pyronics International). Thiết bị định vị phân khúc là giải pháp "bộ não quản trị chu kỳ cháy đa dải nguồn thông minh", đóng vai trò trung tâm kiểm soát, điều phối toàn bộ các giai đoạn quét khí làm sạch lò (Pre-purge), kích hoạt đánh lửa, mở van nhiên liệu gas/dầu và giám sát liên tục trạng thái hiện diện của ngọn lửa hằng ngày. Điểm bứt phá của mã sản phẩm 25280 nằm ở bo mạch nguồn tích hợp khả năng cấu hình thích ứng linh hoạt với cả hai dải điện áp tiêu chuẩn 115V và 230V AC, giúp loại bỏ hoàn toàn các rào cản bất đồng bộ nguồn dòng giữa các khu vực nhà xưởng. Thiết bị chuyên dùng để tích hợp làm rào cản bảo vệ cháy nổ cho các dòng đầu đốt một cấp điều khiển trực tiếp trên hệ thống lò nung luyện kim tải nặng, lò nấu thủy tinh, lò gốm sứ tuabin và các trạm nhiệt luyện hiện trường công nghiệp nặng hằng ngày, bảo đảm chu kỳ luân chuyển dòng chảy tải phẳng phiu ổn định, cung ứng chính hãng qua thương hiệu AnhNghiSon.

MẠCH NGUỒN ĐA DẢI THÍCH ỨNG LINH HOẠT VÀ CƠ CHẾ CHẨN ĐOÁN LƯỠNG CỰC ION HÓA / QUANG HỌC UV
Kiến trúc bo mạch đắt giá cấu thành nên năng lực chốt chặn an toàn nhiệt của dòng model ESA Pyronics 25280 nằm ở cấu sườn linh kiện thể rắn Rugged và phần mềm điều khiển vi mô vi sai:
- Thiết kế nguồn dòng đa dải 115V/230V linh hoạt: Phá bỏ giới hạn nguồn cấp đơn tầng của các dòng thế hệ cũ, bo mạch của 25280 cho phép gá lắp, đấu nối an toàn trên cả lưới điện 115VAC lẫn 230VAC mà không cần biến áp đổi nguồn phụ trợ cồng kềnh trong tủ điện, tiết kiệm diện tích hiện trường tối đa.
- Giám sát ngọn lửa mạch vòng khép kín linh hoạt (Spark-and-Sense): Hệ thống xử lý trung tâm của ESTRO-C hỗ trợ đồng thời hai công nghệ dò ngọn lửa hàng tiền tuyến: Cảm biến dòng ion hóa thông qua thanh điện cực kim loại chịu nhiệt (Flame rod) hoặc bắt cặp đồng bộ chéo với ống quang điện tử tử ngoại cảm biến UV (Model ESA UV-2). Mạch tích hợp bộ lọc nhiễu sóng từ trường công nghiệp cao cấp, chủ động ngăn ngừa 100% các sự cố báo ngắt lỗi giả do ánh lửa tạp tán của sườn lò, duy trì điểm làm việc danh định phẳng mịn ổn định hằng ngày.

GIAO DIỆN HIỂN THỊ ALPHANUMERIC TRỰC QUAN VÀ KHẢ NĂNG KẾT NỐI MẠNG BUS CHUYÊN SÂU
- Chẩn đoán lỗi tại chỗ chớp nhoáng: Mặt trước của bộ điều khiển tích hợp màn hình hiển thị alphanumeric sắc nét rõ ràng kết hợp hệ thanh đèn LED hiển thị dải màu trực quan (Bargraph). Kỹ sư phân xưởng có thể đọc ngay lập tức biên độ dòng ngọn lửa tính bằng µA thời gian thực và định danh chính xác mã lỗi hành trình mà không cần tháo rã hộp máy. Thiết bị trang bị cổng giao tiếp hồng ngoại (Infrared port) để hiệu chuẩn nhanh dải thời gian an toàn sườn lò hằng ngày hằng ngày.
- Đồng bộ truyền thông mạng nối tiếp điều khiển số: ESA Pyronics 25280 tích hợp sẵn cổng giao tiếp chuyên dụng ECS truyền thông nối tiếp (ECS bus protocol), cho phép nối mạng chuỗi đa đầu đốt thẳng về tủ PLC chủ hoặc máy tính SCADA phòng điều khiển trung tâm. Khi xảy ra sự cố sụt ngọn lửa đột xuất đột xuất kịch trần, thiết bị lập tức ngắt ngắt dòng mạch nguồn điện van gas chỉ trong dải milisecond, khóa chặt tính an toàn lao động cơ học suốt đời dưới dải phân phối dồi dào, uy tín lâu năm của nhà cung cấp AnhNghiSon.

THÔNG SỐ ĐIỆN VÀ HIỆU SUẤT ĐIỀU KHIỂN CHÁY SỐ
- Hãng sản xuất chế tạo gốc: ESA Pyronics (ESA S.p.A. - Ý)
- Nhà cung cấp chính hãng tại Việt Nam: AnhNghiSon
- Mã hiệu cấu hình sườn máy chính xác: Art.No 25280
- Ký hiệu dòng công nghệ nền tảng: ESA ESTRO-C Series (Advanced Microprocessor Base)
- Loại dòng thiết bị công nghệ: Bộ điều khiển, đánh lửa và giám sát ngọn lửa đầu đốt lò công nghiệp bằng vi xử lý (Automatic burner control and flame safeguard device).
- Điện áp nguồn cấp vận hành hỗ trợ (Supply Voltage): Đa dải nguồn linh hoạt 115V AC hoặc 230V AC (Biên độ dung sai cho phép +10% ÷ -15%).
- Tần số nguồn dòng dòng điện: dải rộng 50 / 60 Hz tiêu chuẩn lưới điện tủ điều khiển Việt Nam.
- Công suất tiêu thụ mạch điều khiển không tải: Tối đa 5 VA max.
- Bản chất chu kỳ vận hành: Thiết kế chuyên dụng giám sát đầu đốt vận hành không liên tục (Discontinuous operation cycle).
- Giá sản phẩm định mức hiện tại: Liên hệ (Tại AnhNghiSon để nhận bảng cấu hình dải chân đấu nối sườn máy và nhận dải bảng chào giá tốt nhất)

MẠCH LOGIC GIÁM SÁT NGỌN LỬA VÀ THỜI GIAN CHU KỲ (EN298 COMPLIANT)
- Điện áp mồi cấp cho đầu dò điện cực ion hóa: Tối đa 300V AC tại tần số nguồn.
- Dòng ion hóa tối thiểu để kích hoạt lệnh có ngọn lửa: 2.4 µA ± 0.3 µA (Giới hạn dòng dòng bảo vệ kịch trần đầu dò ở mức 1 mA).
- Dải hiển thị biên độ tín hiệu dòng ngọn lửa: 0 ÷ 90 µA (Hiển thị trực quan qua hệ LED Bargraph mặt máy).
- Thiết bị cảm biến thích ứng hiện trường: Thanh điện cực Ionization rod (Cấu hình Unirod/Dual) hoặc cảm biến quang điện tử UV phototube ESA UV-2.
- Ma trận dải thời gian chu kỳ lập trình số (Hiệu chuẩn qua cổng hồng ngoại):
  + Thời gian thổi khí quét sạch lòng lò trước đánh lửa (Pre-purge time): Lập trình từ 0 ÷ 255 giây.
  + Thời gian an toàn đánh lửa mồi ban đầu (Safety time): Thiết lập an toàn từ 1 ÷ 25 giây.
  + Thời gian đáp ứng ngắt mạch van khi mất ngọn lửa (Flame failure response time): < 1 giây (Tự động khóa ngắt van gas ngắt dòng van nhiên liệu khẩn cấp).

KẾT CẤU HÌNH THÁI HỌC VÀ TIÊU CHUẨN MÔI TRƯỜNG RUGGED
- Giao tiếp mạch truyền thông ngõ ra: Cổng nối tiếp ECS serial communication link kết nối mạng điều khiển số đa đầu đốt.
- Tiếp điểm rơ-le ngõ ra định mức tải nặng: Hệ tiếp điểm khô độc lập an toàn SPST/SPDT, dòng tải chịu đựng định mức danh định 1.5A @ 230V AC.
- Vật liệu chế tạo vỏ bọc hộp máy: Nhựa nhiệt rắn gia cường sợi thủy tinh cường độ cao (Thermosetting fiberglass composite rugged đặc chủng), kháng uốn uốn uốn nhiệt biến dạng cơ học, lắp trực tiếp sát sườn sườn lò nung.
- Cấp tiêu chuẩn bảo vệ vỏ ngoài: Đạt cấp bảo vệ IP54 tiêu chuẩn kháng mạt bụi mịn và hơi ẩm công nghiệp phòng máy sạch.
- Kích thước hình thái học tổng thể sườn vỏ: 200 × 120 × 93 mm (Trọng lượng khối lượng xấp xỉ 1.100 gram dead weight).
- Tuân thủ quy chuẩn quốc tế tối cao: Chứng nhận an toàn nhiệt châu Âu EN298, tiêu chuẩn ISO 13577 (EN746-2) thiết bị nhiệt, chứng nhận chất lượng toàn cầu FM Approvals và tiêu chuẩn phần mềm UL1998.
- Đặc tính chu kỳ bảo dưỡng: Thiết bị thể rắn bán dẫn kỹ thuật số số hóa khép kín, hoạt động khô sạch phẳng phiu, 100% không cần bảo trì tra dầu mỡ bôi trơn định kỳ (Maintenance-free suốt đời).
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in Italy (Ý Origin).
