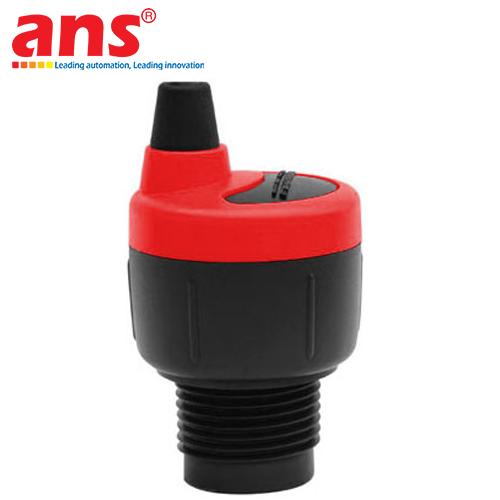

Cảm biến đo mức siêu âm Flowline EchoPod DS14 chính hãng

Cảm biến đo mức chất lỏng bằng sóng siêu âm đa năng Flowline EchoPod® DS14 là giải pháp đo lường và tự động hóa mức chất lỏng không tiếp xúc hàng đầu dành cho các bồn chứa công nghiệp dung tích vừa và nhỏ. Điểm đột phá của dòng DS14 nằm ở việc ứng dụng công nghệ độc quyền Reflective Technology™ của Flowline. Trong các môi trường bốc hơi cao, các giọt nước ngưng tụ thường bám lên đầu cảm biến nằm ngang gây suy giảm đến 50% tín hiệu sóng. Cấu trúc của DS14 giải quyết triệt để vấn đề này bằng cách hướng đầu phát PVDF theo chiều dọc phản xạ qua gương 45°, giúp giọt nước ngưng đọng tự động chảy trôi nhờ trọng lực, duy trì chùm sóng phản hồi luôn mạnh mẽ và chính xác tuyệt đối.

Cảm biến Flowline EchoPod DS14 sở hữu dải đo rộng lên tới 3.0 mét (9.8 feet) với khoảng mù (Deadband) ngắn chỉ 10 cm (4 inches), hỗ trợ tối đa hóa thể tích thực chứa của bình. Thiết bị tích hợp sẵn 4 rơ-le lập trình SPST độc lập (định mức 60 VA, 1A), đóng vai trò như một bộ điều khiển mức thông minh toàn diện: cấu hình chạy luân phiên 2 bơm (duplexing/lead-lag), điều khiển 1 bơm/van nạp xả kết hợp 3 điểm báo động cao/thấp, hoặc làm 4 công tắc báo mức độc lập. Toàn bộ quy trình cài đặt, hiệu chuẩn dải đo và kiểm tra chẩn đoán được thực hiện trực quan trên máy tính thông qua phần mềm miễn phí WebCal® kết nối qua cổng USB Fob.

• Hãng sản xuất: Flowline (USA)
• Dòng sản phẩm: EchoPod® DS14 Series
• Công nghệ đo: Siêu âm không tiếp xúc phản hồi (Reflective Technology™ Ultrasonic)
• Dải đo lớn nhất: 4 inch đến 9.8 feet (10 cm đến 3.0 m)
• Độ chính xác: ± 3 mm (0.125")
• Độ phân giải: 0.5 mm (0.019")
• Khoảng mù (Deadband): 4" (10 cm)
• Góc chùm sóng (Beam Width): Narrow 2" (5 cm)
• Tín hiệu đầu ra tương tự: 4-20 mA, 2 dây (Loop-powered)
• Rơ-le điều khiển tích hợp: 4 rơ-le SPST (Cấu hình alarm, fill/empty, duplexing, lead-lag)
• Định mức tiếp điểm Rơ-le: 60 VA, tối đa 1A
• Tín hiệu báo lỗi (Fail-safe): Tùy chọn 4 mA, 20 mA, 21 mA, 22 mA hoặc Hold last
• Nguồn cấp: 14 - 28 VDC (Công suất tiêu thụ tối đa 0.5W)
• Điện trở vòng lặp (Loop Resistance): 500 Ohms @ 24 VDC
• Bù nhiệt độ: Tự động (Automatic Temperature Compensation)
• Cấu trúc phần cứng & Vật liệu:
  - Vỏ bảo vệ bộ điện tử: Polypropylene (PP)
  - Đầu phát sóng (Transducer): Polyvinylidene Fluoride (PVDF)
  - Vỏ dây cáp: Polyurethane (PUR) bọc kim chống nhiễu
  - Chiều dài dây cáp sẵn theo máy: 48" (1.2 m) - 9 lõi
• Đạt chuẩn bảo vệ: IP68 / NEMA 6P (Chống nước và ngập hoàn toàn)
• Kết nối quy trình: Ren 2" NPT (Phiên bản -0001) hoặc Ren 2" G (Phiên bản -0011)
• Nhiệt độ chất lỏng (Process Temp): -40°C đến 80°C (-40°F đến 176°F)
• Nhiệt độ môi trường (Ambient Temp): -35°C đến 60°C (-31°F đến 140°F)
• Áp suất làm việc tối đa: 30 psi (2.1 bar)
• Phương thức cấu hình: Phần mềm miễn phí WebCal® PC Software qua cổng kết nối USB Fob (LI99-2001)
• Tiêu chuẩn & Chứng nhận: UL 61010-1, CE, RoHS compliant
