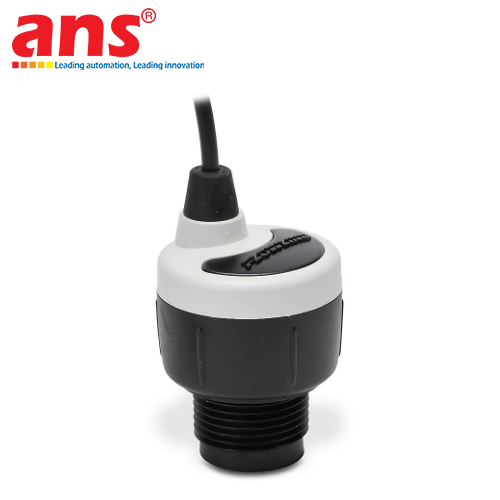

Cảm biến đo mức siêu âm Flowline EchoSpan DL10 chính hãng

Cảm biến đo mức chất lỏng bằng sóng siêu âm Flowline EchoSpan® DL10 là giải pháp đo lường chuyên dụng được thiết kế tối ưu cho các khu vực có nguy cơ cháy nổ cao và đòi hỏi các tiêu chuẩn an toàn kỹ thuật nghiêm ngặt (Intrinsically Safe). Thiết bị đạt chứng nhận chống cháy nổ quốc tế Class I, Division 1 (Groups A, B, C, D) và ATEX/IECEx Zone 0, cực kỳ an toàn khi lắp đặt trên các bồn chứa dung môi, xăng dầu, hóa chất bốc hơi nhanh hoặc môi trường khí gas nguy hiểm.

Cảm biến EchoSpan DL10 sở hữu dải đo đạt 1.25 mét (4.1 feet) với khoảng mù (Deadband) siêu ngắn chỉ 5 cm (2 inches), cho phép đo sát mặt trên của bình chứa nhằm tận dụng tối đa thể tích lưu trữ. Toàn bộ vỏ máy được chế tạo bằng chất liệu nhựa Polypropylene (PP) bền bỉ cùng đầu phát siêu âm làm từ nhựa PVDF (Polyvinylidene Fluoride) chống chịu tốt trước sự ăn mòn của axit và kiềm đậm đặc. Sản phẩm cung cấp ngõ ra tín hiệu tương tự 4-20mA (2 dây), dễ dàng kết nối với các thiết bị PLC, màn hình hiển thị hoặc hệ thống SCADA trung tâm thông qua bộ cách ly an toàn (Intrinsic Safety Barrier). Toàn bộ thao tác cài đặt dải đo, bù nhiệt độ và xử lý tín hiệu được thực hiện nhanh chóng trên máy tính thông qua phần mềm miễn phí WebCal® cùng cổng giao tiếp USB Fob.

• Hãng sản xuất: Flowline (USA)
• Dòng sản phẩm: EchoSpan® DL10 Series (Intrinsically Safe)
• Công nghệ đo: Siêu âm không tiếp xúc (Ultrasonic Non-contact)
• Dải đo lớn nhất: 2 inch đến 4.1 feet (5 cm đến 1.25 m)
• Độ chính xác: ± 3 mm (0.125")
• Độ phân giải: 0.5 mm (0.019")
• Khoảng mù (Deadband): 2" (5 cm)
• Góc chùm sóng (Beam Width): 2" (5 cm)
• Tín hiệu đầu ra: 4-20 mA, 2 dây (Loop-powered, 24 VDC)
• Tín hiệu báo lỗi (Fail-safe): Tùy chọn 4 mA, 20 mA, 21 mA, 22 mA hoặc Hold last
• Điện áp cấp (Loop Voltage): 12 - 32 VDC
• Điện trở vòng lặp (Loop Resistance): 560 Ohms @ 24 VDC
• Bù nhiệt độ: Tự động trong dải nhiệt độ hoạt động
• Cấu trúc phần cứng & Vật liệu:
  - Vỏ bảo vệ bộ điện tử: Polypropylene (PP)
  - Đầu phát sóng (Transducer): Polyvinylidene Fluoride (PVDF)
  - Gioăng làm kín (Gasket): Viton®
  - Dây cáp kết nối: Polyurethane (PUR) bọc kim chống nhiễu dài 1.2m (48")
• Đạt chuẩn bảo vệ: IP68 / NEMA 6P (Chống nước và ngập hoàn toàn)
• Kết nối quy trình: Ren 1" NPT (Phiên bản -0001) hoặc Ren 1" G (Phiên bản -0011)
• Nhiệt độ chất lỏng (Process Temp): -4°F đến 140°F (-20°C đến 60°C)
• Nhiệt độ môi trường (Ambient Temp): -40°F đến 140°F (-40°C đến 60°C)
• Áp suất làm việc tối đa: 30 psi (2 bar)
• Phương thức cấu hình: Phần mềm miễn phí WebCal® PC Software qua cổng kết nối USB Fob (LI99-2001)
• Tiêu chuẩn phòng chống cháy nổ (Safety Approvals):
  - Class I, Division 1, Groups A, B, C, D (Intrinsically Safe)
  - ATEX / IECEx: Ex ia IIC T4 Ga
• Chứng nhận chất lượng: CE, RoHS compliant
