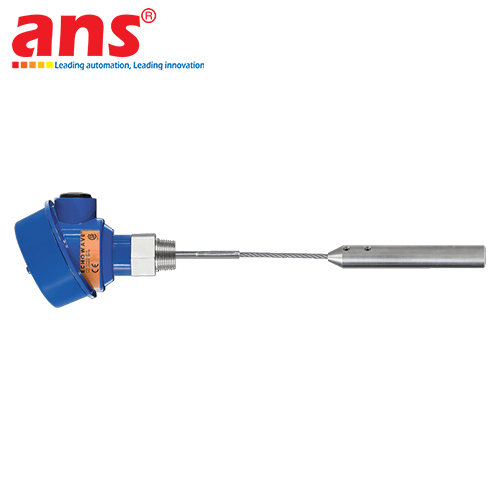

Cảm biến đo mức Radar dẫn đường Flowline EchoWave LG10 chính hãng

Cảm biến đo mức chất lỏng sóng Radar dẫn đường (Guided Wave Radar - TDR) Flowline EchoWave® LG10 là dòng thiết bị đo lường chuyên dụng cao cấp, cung cấp giải pháp đo mức liên tục hoàn hảo cho các ứng dụng công nghiệp phức tạp. Công nghệ phản hồi miền thời gian TDR (Time Domain Reflectometry) cho phép xung vi sóng năng lượng cao truyền dọc theo thanh dẫn/dây cáp đến bề mặt chất lỏng và phản hồi lại, giúp quá trình đo hoàn toàn không bị ảnh hưởng bởi sự biến đổi của tỷ trọng chất lỏng, nhiệt độ, áp suất cao, hơi nước ngưng tụ, sương mù hay lớp bọt bao phủ bề mặt.

Thiết bị cung cấp 3 cấu hình que đo linh hoạt: Dạng thanh cứng (Rod probe) và dạng dây cáp (Cable probe) dùng cho các dung dịch sạch, bẩn, dễ bám dính hoặc kết tinh; Dạng đồng trục (Coaxial probe) chuyên dụng cho các chất lỏng sạch trong bồn kim loại hoặc phi kim. Với khoảng mù trên cực nhỏ chỉ 10cm (4 inches), Flowline LG10 giúp khai thác tối đa dung tích lưu trữ của bồn chứa. Toàn bộ các bộ phận tiếp xúc với chất lỏng được gia công bằng thép không gỉ 316L kết hợp chất cách điện PEEK chịu lực. Cảm biến đi kèm phần mềm cài đặt WebCal® kết nối qua adapter USB, cho phép quét và xóa bỏ tín hiệu dội giả (Disturbance scanning) thông minh, mang lại kết quả đo chính xác ổn định với độ lặp lại dưới 2mm.

• Hãng sản xuất: Flowline (USA)
• Dòng sản phẩm: EchoWave® LG10 Series
• Công nghệ đo: Radar dẫn đường TDR (Guided Wave Radar / Time Domain Reflectometry)
• Dải đo lớn nhất:
  - Dạng thanh (Rod) & Dạng đồng trục (Coaxial): Lên tới 9.8 feet (3.0 m)
  - Dạng dây cáp (Cable): Lên tới 18.0 feet (5.5 m)
• Độ chính xác: ± 3 mm
• Độ lặp lại / Độ phân giải: < 2 mm
• Khoảng mù (Deadband): Mù trên: 4" (10 cm) | Mù dưới: 2" (5 cm)
• Hằng số điện môi tối thiểu (Dielectric Constant): > 1.8
• Tín hiệu đầu ra: 4-20 mA (3 dây / 3-wire)
• Tín hiệu báo lỗi (Fail-safe): Tùy chọn 4 mA, 20 mA, 21 mA, 22 mA hoặc giữ giá trị cuối (Hold last)
• Nguồn cấp: 10 - 30 VDC (Tiêu thụ tối đa < 50mA @ 24 VDC)
• Phương thức cấu hình: Phần mềm WebCal™ PC Software qua cổng giao tiếp USB Fob
• Cấu trúc phần cứng & Vật liệu:
  - Vỏ bảo vệ: Hợp kim nhôm đúc (NEMA 4 / IP67)
  - Vật liệu que đo (Probe): Thép không gỉ 316L SS (Dạng thanh/đồng trục) hoặc 316 SS (Dạng dây cáp)
  - Vật liệu cách điện / Seal: PEEK & 316L SS
• Kết nối quy trình: Ren 3/4" NPT hoặc 3/4" G
• Cổng đấu nối dây (Conduit Entrance): (1) 1/2" NPT connector
• Nhiệt độ chất lỏng (Process Temp): -40°C đến 150°C (-40°F đến 302°F)
• Nhiệt độ môi trường (Ambient Temp): -40°C đến 85°C (-40°F đến 185°F)
• Áp suất làm việc: -14.5 đến 250 psi (-1 đến 17 bar)
• Tiêu chuẩn & Chứng nhận: CSA/NRTL, CE, CRN, RoHS compliant
