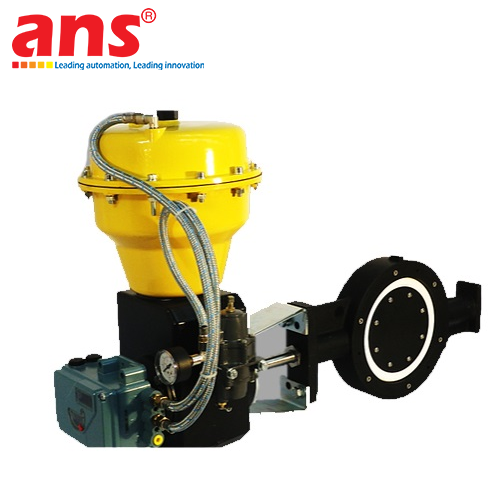

Van bướm điều khiển Automatic Valve Réalisation 34100 SERIES France chính hãng

Van bướm điều khiển công nghiệp dòng 34100 SERIES (gồm các biến thể tiêu biểu như VPR 34100 CF, VPR 34100 HF, VPR 34100 HFI) được nghiên cứu và chế tạo bởi thương hiệu van công nghiệp chuyên dụng hàng đầu nước Pháp - Automatic Valve Réalisation (AUTOMATIC VALVE S.A.S. - France). Dòng van 34 100 được thiết kế tối ưu hóa cho các nhiệm vụ điều tiết dòng chảy (Control / Modulation) đối với mọi lưu chất dạng khí và chất lỏng trong dải nhiệt độ vận hành cực rộng từ -50°C đến +1050°C.

THÔNG TIN CHI TIẾT DÒNG SẢN PHẨM 34100 SERIES:
- Dòng sản phẩm (Series): 34 100 Series (Control Butterfly Valves).
- Hãng sản xuất: Automatic Valve Réalisation (France).
- Dải kích cỡ danh định: Từ DN65 (2-1/2") lên đến DN1300 (52"), đáp ứng các đường ống dẫn khí nén, khí thải và khói lò cỡ lớn.
- Thiết kế cánh bướm khí động học: Cánh van được gia công cơ khí chính xác với biên dạng cánh thẳng hoặc tích hợp cánh định hướng dòng (turbulator), giúp tuyến tính hóa đặc tính dòng chảy điều tiết xấp xỉ tỉ lệ phần trăm tương đương (Equal Percentage).
- Cơ chế chống kẹt nhiệt độ cao: Dung sai gia công cơ khí chính xác giữa thân van và cánh đĩa cho phép van vận hành đóng mở mượt mà tại nhiệt độ cực cao lên đến 900°C - 1050°C mà không bị kẹt dính cơ khí do hiện tượng giãn nở nhiệt.
- Cổ gá truyền động chuẩn hóa: Tấm gá kết nối bộ truyền động tuân thủ tiêu chuẩn quốc tế ISO 5211, dễ dàng tích hợp bộ truyền động khí nén màng cuốn hành trình dài (Rolling Diaphragm Pneumatic Actuator) hoặc động cơ điện (Electric Actuator) theo yêu cầu hệ thống điều khiển tự động.

ĐẶC ĐIỂM NỔI BẬT:
- Dải nhiệt độ làm việc phi thường: Có sẵn hai phiên bản phiên bản lạnh (Cold version) và phiên bản nhiệt độ cao (Hot version), làm việc an toàn từ -50°C đến +1050°C.
- Bộ làm kín trục tự căn lực siết: Hộp làm kín cổ trục (Stuffing box) được trang bị đĩa đệm lò xo đàn hồi (Spring washers), duy trì lực siết ép đệm làm kín ổn định liên tục theo thời gian mà không cần bảo dưỡng định kỳ.
- Cấp độ rò rỉ đạt chuẩn quốc tế: Cấp rò rỉ Class II theo tiêu chuẩn ANSI/FCI 70-2 (độ rò rỉ khi đóng chỉ 0.5% Cv cho bản lạnh và 1% Cv cho bản nhiệt độ cao).
- Tuổi thọ vận hành bền bỉ: Trong các chu kỳ đóng mở điều khiển tuần tự, van đạt độ bền cơ học trên 1,000,000 chu kỳ hoạt động không cần bảo trì ở điều kiện tiêu chuẩn.

• Hãng sản xuất: Automatic Valve Réalisation (AUTOMATIC VALVE S.A.S.)
• Xuất xứ: France (Pháp)
• Dòng sản phẩm (Series): 34100 SERIES (VPR / VPS 34100)
• Loại van: Van bướm điều khiển công nghiệp (Control Butterfly Valve)
• Kích thước danh định: DN65 đến DN1300 (ND65 - ND1300 mm / 2-1/2" đến 52")
• Kiểu kết nối đường ống: Dạng kẹp Wafer kẹp giữa hai mặt bích (NP6, NP10, NP16, NP20 hoặc ANSI 150 lbs)
• Đặc tính dòng chảy (Flow Characteristic): Xấp xỉ tỉ lệ phần trăm tương đương (Approximately Equal Percentage)
• Cấp độ rò rỉ (Leakage Class): Class II theo tiêu chuẩn ANSI/FCI 70-2
  - Phiên bản lạnh: 0.5% của hệ số lưu lượng Cv
  - Phiên bản nhiệt độ cao: 1% của hệ số lưu lượng Cv
• Dải nhiệt độ làm việc: -50°C đến +900°C (lên tới +1050°C với vật liệu hợp kim chịu nhiệt đặc biệt)
• Vật liệu thân van & cánh bướm: Thép carbon, Thép đúc hợp kim, hoặc Thép không gỉ chịu nhiệt cao (tùy phiên bản)
• Đệm cổ trục (Stem Packing): Hộp chèn đệm nén lò xo chịu nhiệt graphite / kim loại
• Kiểu truyền động điều khiển:
  - Khí nén tác động màng cuốn hành trình dài (Pneumatic actuator with rolling diaphragm)
  - Động cơ điện điều khiển góc mở (Electric rotary actuator)
  - Tay gạt hoặc hộp số vô lăng tay quay (Hand lever / Manual gearbox)
• Chuẩn gá bộ truyền động: Chuẩn ISO 5211
• Độ bền cơ học chu kỳ: > 1,000,000 chu kỳ hoạt động
• Ứng dụng tiêu biểu: Điều tiết lưu lượng khói thải lò nung xi măng, điều khiển gió nóng lò luyện cán thép, hệ thống thu hồi nhiệt buồng đốt, van tiết lưu đường ống xả khí turbine khí và trạm lọc bụi công nghiệp nặng.
