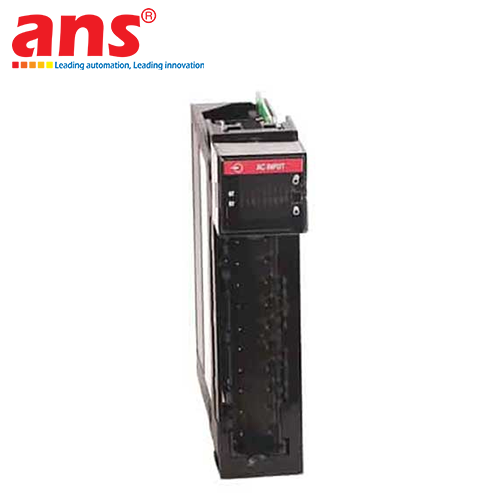

Allen-Bradley 1756-IF16

Giới thiệu: Module ngõ vào tương tự Allen-Bradley 1756-IB16 là dòng thẻ mở rộng tín hiệu Analog công nghiệp cao cấp, được nghiên cứu và chế tạo 100% tại Mỹ (US) bởi tập đoàn tự động hóa Rockwell Automation. Trong các kiến trúc điều khiển quy trình sản xuất liên tục, việc giám sát chính xác các thông số vật lý dao động theo thời gian thực là điều kiện tiên quyết. Module 1756-IF16 đóng vai trò làm bộ chuyển đổi dữ liệu trung gian, số hóa các dải đo analog thô từ dòng điện hoặc điện áp ngoài hiện trường thành các cấu trúc bit dữ liệu mịn thông qua bus nền (backplane) để CPU tính toán các vòng lặp PID nâng cao.

Model 1756-IF16 sở hữu thiết kế mật độ cao cực kỳ linh hoạt, hỗ trợ cấu hình lên tới 16 ngõ vào độc lập dạng Single-ended (chung mass) hoặc 8 ngõ vào dạng Differential (vi sai chống nhiễu sâu). Thẻ analog này tương thích hoàn hảo với các dải tín hiệu công nghiệp chuẩn bao gồm Điện áp (-10 đến +10V, 0-10V, 0-5V, 1-5V) và Dòng điện (0-20 mA, 4-20 mA). Nhờ bộ chuyển đổi ADC độ phân giải cao lên đến 16-bit, thiết bị đảm bảo tính chính xác và độ mịn tối đa cho các phép đo độ dốc. Tích hợp sẵn bộ lọc nhiễu kỹ thuật số (Notch Filter) và tính năng tự động tỷ lệ hóa (Scaling) sang đơn vị kỹ thuật, module giúp giải phóng đáng kể tài nguyên xử lý của CPU. Ngoài ra, thiết bị cũng hỗ trợ tính năng tháo lắp nóng (RIUP) an toàn, giúp bảo trì hệ thống mà không cần ngắt nguồn hệ thống máy móc.

Đặc điểm nổi bật & Thông số kỹ thuật:

Hãng sản xuất: Allen-Bradley / Rockwell Automation
Dòng sản phẩm: ControlLogix Analog I/O Modules Series
Mã sản phẩm (Model): 1756-IF16
Loại thiết bị: Thẻ/Module tiếp nhận ngõ vào tương tự (Analog Input Module).
Cấu hình số cổng (Inputs): 16 ngõ vào Single-ended, 8 ngõ vào Differential, hoặc 4 ngõ vào Differential tốc độ cao.
Dải tín hiệu đầu vào: * Điện áp: ±10V, 0...10V, 0...5V, 1...5V.
- Dòng điện: 0...20 mA, 4...20 mA.
Độ phân giải chuyển đổi: 16-bit (cho phép nhận diện các thay đổi điện áp/dòng điện siêu nhỏ).
Tính năng xử lý tín hiệu: Tích hợp bộ lọc tần số nhiễu phần cứng, tự chẩn đoán lỗi hở mạch (Open-wire detection) và cảnh báo vượt ngưỡng (Over-range/Under-range).
Tích hợp phần cứng cơ khí: Thiết kế dạng module gắn rack tiêu chuẩn, lắp đặt vào bất kỳ khe cắm (slot) nào trên Chassis 1756. Kết nối dây cáp trường thông qua khối cầu đấu dây có thể tháo rời (RTB, tùy chọn mã 1756-TBCH hoặc 1756-TBNH).
Xuất xứ: 100% Sản xuất tại Mỹ (100% US Origin).
