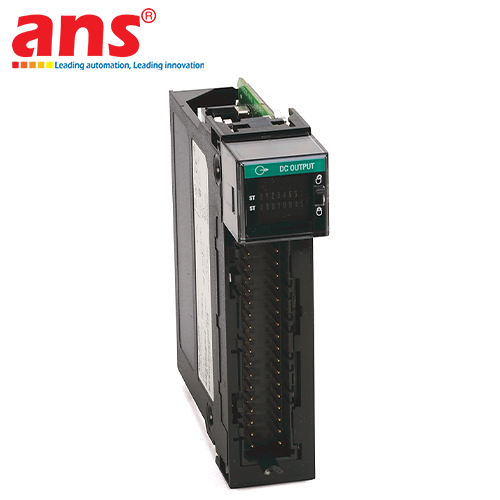

Allen-Bradley 1756-OB16I

Giới thiệu: Module ngõ ra số Allen-Bradley 1756-OB16I là dòng thẻ mở rộng cơ cấu chấp hành DC phân khúc cao cấp, được nghiên cứu và chế tạo 100% tại Malaysia theo tiêu chuẩn quản lý chất lượng nghiêm ngặt của tập đoàn Rockwell Automation. Điểm cốt lõi tạo nên giá trị vượt trội của model này nằm ở ký tự "I" (Isolated) trong mã sản phẩm — biểu thị tính năng cách ly hoàn toàn độc lập giữa từng kênh ngõ ra với nhau. Khác với các module ngõ ra thông thường (vốn chia sẻ chung một đường nguồn dương hoặc mass cấp vào), 1756-OB16I tách biệt hoàn toàn ranh giới điện áp của mỗi cổng, cho phép kỹ sư vận hành linh hoạt cấp các nguồn điện độc lập khác nhau cho từng tải riêng biệt trên cùng một thẻ phần cứng.

Model 1756-OB16I được trang bị 16 điểm ngõ ra số (16 Points) dạng bán dẫn chịu dòng tải tốt, vận hành bền bỉ trong dải điện áp một chiều một cách an toàn từ 10 đến 30V DC (điện áp định mức công nghiệp 24V DC). Kiến trúc cách ly điểm-đối-điểm (Point-to-point isolation) mang lại khả năng triệt tiêu triệt để hiện tượng nhiễu vòng lặp điện trường và ngăn chặn sự cố xung điện điện áp cao lan truyền chéo từ kênh này sang phá hủy kênh khác. Module tích hợp sẵn hệ thống đèn LED hiển thị trạng thái logic cho từng cổng ở mặt trước, đi kèm mạch bảo vệ thông minh tự động phát hiện và cảnh báo lỗi. Ngoài ra, tính năng rút cắm nóng (RIUP) cho phép các kỹ sư nhà máy tháo lắp và thay thế module nhanh ngay cả khi hệ thống PLC đang cấp nguồn vận hành mà không làm gián đoạn dây chuyền.

⚠️ LƯU Ý KỸ THUẬT KHI CHỌN PHỤ KIỆN ĐẤU DÂY (RTB): Do cấu trúc cách ly hoàn toàn độc lập, mỗi kênh ngõ ra của module 1756-OB16I yêu cầu các cặp chân cấp nguồn đầu vào và đầu ra riêng biệt. Vì vậy, mặc dù chỉ có 16 điểm ra, module này bắt buộc phải sử dụng Khối cầu đấu dây tháo rời loại 36 chân (36-Pin RTB) như mã 1756-TBCH hoặc 1756-TBSH. Thiết bị hoàn toàn không tương thích với khối RTB 20 chân (1756-TBNH).

Đặc điểm nổi bật & Thông số kỹ thuật:

Hãng sản xuất: Allen-Bradley / Rockwell Automation
Dòng sản phẩm: ControlLogix Digital I/O Modules Series
Mã sản phẩm (Model): 1756-OB16I
Loại thiết bị: Thẻ/Module điều khiển ngõ ra số cách ly độc lập (Isolated DC Digital Output Module).
Số lượng điểm ngõ ra (Outputs): 16 điểm đầu ra cách ly hoàn toàn (Individually isolated channels).
Dải điện áp vận hành (Operating Voltage): 10 ... 30V DC (Điện áp định mức tiêu chuẩn: 24V DC, cấu hình kiểu Sourcing).
Năng lực cách ly: Cách ly liên tục giữa kênh-với-kênh và kênh-với-bus nền đạt kiểm định an toàn điện áp cao.
Giao diện hiển thị trạng thái: Mặt trước tích hợp hàng đèn hiển thị trạng thái hoạt động của module (OK) và trạng thái đóng cắt thực tế của từng cổng ngõ ra độc lập.
Tích hợp phần cứng cơ khí: Thiết kế dạng module cắm trượt (Slot-mount) tương thích với mọi khe cắm chức năng trên khung gầm Chassis 1756 ControlLogix.
Xuất xứ: 100% Sản xuất tại Malaysia (100% Malaysia Origin).
