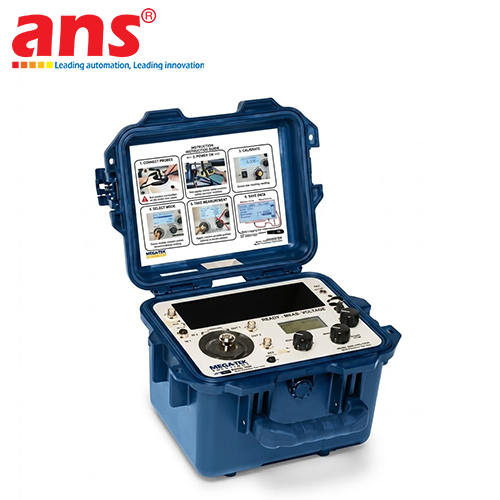

MÁY TẠO RUNG ĐỘNG VÀ HIỆU CHUẨN ĐỘ RUNG DI ĐỘNG METRIX HI-913

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Metrix HI-913 là dòng thiết bị máy tạo rung động và hiệu chuẩn độ rung công nghệ cao phân khúc di động (Portable Vibration Calibrator / Shaker), được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Hoa Kỳ (USA) bởi tập đoàn công nghệ đo lường chẩn đoán cơ khí danh tiếng Metrix Instrument Co. Khác biệt hoàn toàn với các dòng cảm biến đo lường thụ động, Metrix HI-913 là một thiết bị kiểm tra chuyên dụng cấp độ chuyên gia (Master Testing Equipment). Nhiệm vụ cốt lõi của máy là chủ động giả lập ra các dải lực và tần số rung động cơ học với độ chính xác tuyệt đối. Điều này cho phép các kỹ sư bảo trì và kỹ sư độ tin cậy thực hiện quy trình kiểm tra, kiểm định chất lượng phản hồi trực tiếp của các cảm biến rung gá trên máy móc, đồng thời xác thực tính chính xác của toàn bộ hệ thống mạch cảnh báo dòng interlock của nhà máy mà không cần phải chờ đợi máy móc thực tế xảy ra sự cố hỏng hóc.

GIẢ LẬP RUNG ĐỘNG TÙY CHỈNH BIÊN ĐỘ VÀ TẦN SỐ RỘNG
Trái tim cơ học và điện tử của Metrix HI-913 là một bộ tạo rung động (Shaker) ứng dụng nguyên lý nam châm điện từ trường cấu trúc vi mô, kết hợp cùng một cảm biến gia tốc tham chiếu chuẩn nội tại (Reference Accelerometer). Thiết bị cho phép người vận hành tùy chỉnh linh hoạt và chính xác tuyệt đối dải Tần số (Frequency dải rộng từ 7 Hz đến 10 kHz) và Biên độ (Amplitude) của xung nhịp phát ra.
- Điểm đắt giá của thiết bị là khả năng chuyển đổi hiển thị thông minh giữa ba đại lượng vật lý cốt lõi của độ rung bao gồm: Gia tốc (Acceleration - tính theo đơn vị g hoặc m/s2), Vận tốc (Velocity - tính theo đơn vị mm/s hoặc in/s), và Độ dịch chuyển (Displacement - tính theo đơn vị micromet hoặc mils). Tính năng này giúp kỹ sư mô phỏng lại một cách hoàn hảo, chính xác các dạng lỗi rung động thực tế của máy móc như: lệch tâm trục, lỏng bệ máy, hư hại vòng bi hay mất cân bằng cánh tuabin để kiểm tra phản ứng của hệ thống giám sát.

THIẾT KẾ VALI PELICAN CHỐNG SỐC HẠNG NẶNG VÀ NGUỒN PIN ĐỘC LẬP TRƯỜNG KỲ
- Vỏ bọc bảo vệ bằng vali Pelican lừng danh: Vì đặc thù chu trình hiệu chuẩn kiểm tra thường diễn ra tại các khu vực hiện trường sản xuất cực kỳ phức tạp và khắc nghiệt như chân tháp giải nhiệt Cooling Tower dồi dào hơi ẩm, bệ máy tuabin nhiệt điện sinh nhiệt cao hay các giàn khoan dầu khí ngoài khơi đầy sương muối mặn. Toàn bộ hệ thống bo mạch số nhạy cảm và cơ cấu lắc cơ học của HI-913 được đóng gói bọc kín hoàn hảo bên trong chiếc vali Pelican chịu lực cao cấp. Lớp vỏ bọc này mang lại khả năng chống va đập vật lý hạng nặng, chống ngấm nước thâm nhập hoàn toàn và kháng hạt bụi tuyệt đối, bảo vệ an toàn cho thiết bị trong mọi hành trình xách tay công trường.
- Vận hành trường kỳ không phụ thuộc điện lưới: Thiết bị tích hợp sẵn một khối pin sạc nội bộ dung lượng cao, cung cấp năng lượng cho máy hoạt động liên tục nhiều giờ ngoài hiện trường. Đi kèm là bộ sạc dải rộng thông minh hỗ trợ đồng thời cả hai dải điện lưới 115 VAC và 220 VAC, giúp kỹ sư bảo trì có thể mang máy ra tận các vị trí vách hẹp xa xôi để test cảm biến mà không cần phải kéo các cuộn dây điện rườm rà nguy hiểm. Thiết bị đạt chứng nhận CE Approved an toàn tuyệt đối về tương thích điện từ, không phát xạ nhiễu xung đột đến các cụm mạch điều khiển nhạy cảm xung quanh.

ƯU THẾ TUYỆT ĐỐI TRONG CHẨN ĐOÁN LỖI VÒNG LẶP (LOOP TESTING) VÀ KHẢ NĂNG CHỊU TẢI 800G
- Giải pháp cô lập lỗi và Loop Testing đỉnh cao: Trước khi tiến hành chạy thử nghiệm (Commissioning) một tổ máy nén khí lớn, quạt hút lò hơi hay tuabin hơi nước trị giá triệu đô, việc xác thực đường truyền tín hiệu là bắt buộc. Kỹ sư sẽ tháo cảm biến gá ráp của tổ máy đó và bắt vít trực tiếp lên đĩa rung của Metrix HI-913. Khi máy phát ra một mức độ rung chuẩn danh định (ví dụ: vận tốc 5 mm/s), kỹ sư chỉ cần dùng bộ đàm liên lạc với phòng Điều khiển Trung tâm (DCS) để đối chiếu xem màn hình máy tính có hiển thị đúng biên độ 5 mm/s hay không, và các rơ-le cảnh báo (Trip/Alarm) có kích đóng đúng ngưỡng lập trình. Nếu số liệu sai lệch, HI-913 hỗ trợ cô lập nhanh chóng lỗi nằm ở bản thân cảm biến bị lão hóa, đường cáp dây bị đứt ngầm đứt ngầm, hay lỗi nằm ở bo mạch định ngưỡng PLC.
- Khả năng chịu tải trọng lớn lên đến 800 gram: Khác với các dòng máy rung thí nghiệm cỡ nhỏ bị giới hạn tải trọng gá gỡ, thấu kính cơ học của HI-913 cho phép bắt vít và rung chính xác các dòng cảm biến công nghiệp có trọng lượng nặng lên đến 800g (bao gồm cả các loại cảm biến vận tốc bọc vỏ thép kim loại nặng hoặc các đầu dò dòng điện xoáy Proximity Probes đi kèm đồ gá) mà hoàn toàn không làm suy hao hay sai lệch dải tần số biên độ phát quang hình học.

THÔNG SỐ ĐO LƯỜNG VÀ HIỆU SUẤT TẠO RUNG
- Hãng sản xuất chế tạo: Metrix Instrument Co. (Hoa Kỳ - USA)
- Mã hiệu thiết bị (Model): HI-913 (Hệ thống Portable Vibration Calibrator)
- Nguyên lý tạo xung cơ học: Nam châm điện từ trường kết hợp cảm biến gia tốc tham chiếu nội tại (Reference Accelerometer)
- Dải tần số rung động điều chỉnh (Frequency Range): 7 Hz đến 10,000 Hz (Tương đương dải xung nhịp nhịp từ 420 đến 600,000 CPM)
- Đại lượng vật lý hỗ trợ hiển thị và phát dòng:
  + Gia tốc (Acceleration): Đơn vị g (Peak) hoặc m/s2
  + Vận tốc (Velocity): Đơn vị mm/s (Peak) hoặc in/s
  + Độ dịch chuyển (Displacement): Đơn vị micromet (µm Peak-to-Peak) hoặc mils (pk-pk)
- Tải trọng cảm biến gá đặt tối đa (Maximum Payload): Lên đến 800 gram (28.2 oz) mà hoàn toàn không làm suy hao biên độ hay lệch dải dải tần số cài đặt.

THÔNG SỐ ĐIỆN VÀ GIAO DIỆN HIỂN THỊ
- Nguồn điện cung cấp hoạt động: Hệ thống Pin sạc nội bộ tích hợp sẵn bên trong máy (Sealed rechargeable battery)
- Thời gian hoạt động liên tục của Pin: Nhiều giờ liên tục ngoài hiện trường sản xuất (tùy thuộc dải tải trọng cảm biến và biên độ phát)
- Điện áp nguồn sạc hỗ trợ (AC Power): Dải rộng linh hoạt từ 115 VAC đến 220 VAC, tần số dải lưới 50/60 Hz
- Cơ cấu hiển thị kết quả: Màn hình kỹ thuật số tinh thể lỏng trực quan, hiển thị thời gian thực tần số đóng cắt (Hz) và biên độ rung động thực tế đang phát ra từ đĩa lắc.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Kiểu dáng thiết kế cấu trúc: Thiết bị kiểm tra kiểm định dạng xách tay hiện trường (Portable Field Tool)
- Kết cấu vỏ bọc bảo vệ ngoài: Vali chịu lực công nghiệp hạng nặng thương hiệu Pelican Case độc quyền
- Đặc tính cơ lý vỏ bọc: Chống sốc vật lý cơ học va đập cực mạnh, chống thấm nước thâm nhập hoàn toàn và kháng hạt bụi bẩn tuyệt đối (Weather-proof/Ruggedized)
- Cơ cấu gá gỡ cảm biến trên đĩa lắc: Hệ ren cơ học tiêu chuẩn thiết kế sẵn, tương thích với nhiều dòng ren bắt vít của các hãng cảm biến lớn trên thế giới.
- Nguồn gốc xuất xứ cơ học (Origin): 100% USA (Hoa Kỳ)

TIÊU CHUẨN AN TOÀN VÀ CHỨNG NHẬN QUỐC TẾ
- Tiêu chuẩn tương thích điện từ và an toàn điện: Đạt chứng nhận quốc tế cao cấp CE Approved (Đảm bảo triệt tiêu phát xạ nhiễu làm ảnh hưởng thiết bị ngoại vi)
- Chuẩn bảo vệ môi trường: Thiết kế kín khít hoàn hảo tối ưu cho việc bảo trì lưu động tại tháp làm mát, buồng động cơ tuabin và giàn khoan dầu khí ngoài khơi.
- Tính năng chẩn đoán hệ thống tích hợp: Cô lập triệt để lỗi nhiễu dòng từ trường ký sinh, xác định lỗi đứt cáp ngầm hoặc lão hóa màng phần tử đo của cảm biến gia tốc, vận tốc và đầu dò tiệm cận dòng xoáy.
