BỘ GÁ LẮP ĐẶT HIỆU CHUẨN ĐẦU DÒ TIỆM CẬN HỆ MÉT METRIX HI-223-9M

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM

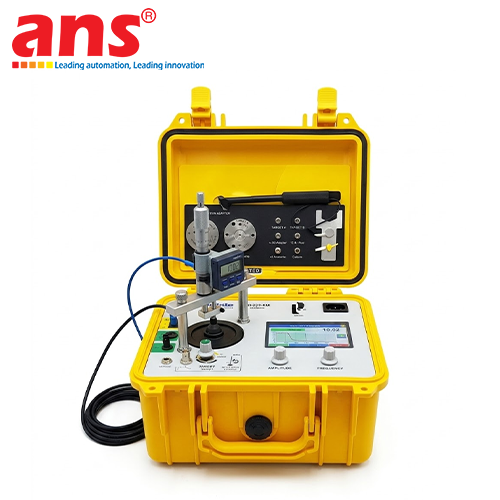

Metrix HI-223-9M là bộ phụ kiện cơ khí gá lắp hiệu chuẩn đầu dò tiệm cận hệ Mét cao cấp (Proximity Probe Adaptor Kit - Metric), được nghiên cứu, thiết kế và gia công cơ khí chính xác nguyên khối 100% tại Hoa Kỳ bởi tập đoàn công nghệ đo lường chẩn đoán độ tin cậy máy móc lừng danh Metrix Instrument Co. Một điểm kỹ thuật cốt lõi cần lưu ý: đây không phải là một cảm biến độc lập, mà đóng vai trò là một module phụ kiện mở rộng (Accessory) bắt buộc để kết hợp đồng bộ cùng Máy tạo rung động di động hiệu chuẩn chuyên gia Metrix HI-913 (hoặc dòng HI-903). Sự ra đời của bộ phụ kiện này nhằm giải quyết triệt để bài toán hóc búa trong công tác kiểm định hiện trường: gá đặt cố định và thiết lập khoảng cách hình học chuẩn xác cho các dòng đầu dò tiệm cận dòng điện xoáy. Nhờ kết cấu vững chắc chịu lực rung dải tần cao và tích hợp cơ cấu vi chỉnh tinh vi, Metrix HI-223-9M là mắt xích không thể thiếu giúp biến máy lắc dòng HI thành một trạm hiệu chuẩn vạn năng lưu động, chuyên trị hệ thống giám sát bảo vệ trục quay (Machinery Protection Systems) bên trong các nhà máy điện, lọc hóa dầu và phân xưởng công nghiệp nặng.

PHÂN TÍCH GIẢI PHÁP ĐO KHE HỞ VÀ CHỨC NĂNG CỦA BỘ ADAPTOR KIT TRONG HIỆU CHUẨN
Khác biệt hoàn toàn với cảm biến gia tốc thông thường vốn vận hành bằng cách áp chặt vào vỏ máy để đo độ rung động vật lý, cảm biến tiệm cận (Proximity Probe / Eddy Current Probe) là dòng thiết bị đo lường không tiếp xúc. Cảm biến hoạt động bằng cách phóng ra từ trường dòng điện xoáy để đo lường sự thay đổi khoảng cách khe hở (Gap) từ mũi đầu dò đến bề mặt trục quay kim loại của tuabin hay máy nén. Do đặc thù hình học này, kỹ sư hoàn toàn không thể vặn trực tiếp thân cảm biến tiệm cận vào đĩa lắc của máy tạo rung HI-913.
Bộ Kit Metrix HI-223-9M xuất hiện đóng vai trò cấu phần gá đỡ trung gian gỡ lỗi hoàn hảo:
- Khung gá chữ U (Bracket): Được chế tạo từ hợp kim cao cấp chịu lực, bắt vít cố định chắc chắn vào bệ máy tạo rung nhằm tạo ra một điểm tựa đứng im làm chuẩn tuyệt đối. Khung này giữ chặt thân của cảm biến tiệm cận đứng thẳng hàng trên một trục hình học hướng xuống.
- Đĩa kim loại chuẩn (Target Disk): Làm từ vật liệu thép chịu lực cao cấp chuẩn AISI 4140 – loại vật liệu tiêu chuẩn quốc tế mà hầu hết các hãng cảm biến tiệm cận lớn dùng để hiệu chuẩn dải tuyến tính xuất xưởng. Đĩa target này được vặn chặt trực tiếp lên mặt đĩa rung của máy HI-913. Khi máy tạo rung hoạt động, đĩa AISI 4140 sẽ nhấp nhô theo biên độ và tần số được cài đặt, giả lập một cách chính xác tuyệt đối độ rơ, độ đảo và độ rung lắc hướng tâm của trục máy thực tế đối diện mũi đầu dò.

CƠ CẤU VÂN XOAY VI CHỈNH MICROMETER THIMBLE VÀ SỰ KHÁC BIỆT CỦA PHÂN LOẠI HỆ MÉT "9M"
- Núm xoay vi chỉnh khoảng cách siêu chính xác (Micrometer Thimble): Tích hợp trực tiếp trên đỉnh khung gá chữ U. Trước khi tiến hành chu trình rung động giả lập, kỹ sư bảo trì bắt buộc phải thiết lập một giá trị Điện áp khe hở đầu vào (Gap Voltage - thông thường là mức -10 VDC cho vùng trung tâm dải tuyến tính của các hệ thống Metrix hoặc Bently Nevada). Bằng cách vặn núm vi chỉnh Micrometer, kỹ sư có thể tịnh tiến mũi cảm biến dịch chuyển lại gần hoặc ra xa mặt đĩa kim loại AISI 4140 một cách êm ái với độ chính xác chi tiết tính bằng cấp độ vi-milimet. Cơ cấu này giúp xác định điểm bắt đầu của đồ thị đo một cách chuẩn xác, triệt tiêu mọi sai số sai lệch hình học do thao tác thủ công.
- Phân loại hệ Mét tiêu chuẩn (Hậu tố "9M"): Đây là đặc tính kỹ thuật vô cùng quan trọng đối với thị trường Việt Nam và các nước Châu Á, Châu Âu. Tất cả các ngàm kẹp, lỗ ren gá gỡ và hệ thống ống lót (sleeves/bushings) đi kèm trong bộ kit HI-223-9M đều được gia công chính xác theo hệ Mét (Millimet). Thiết bị tương thích hoàn hảo tuyệt đối để gá kẹp các dòng đầu dò tiệm cận có bước ren cơ học thông dụng như M5x0.5, M8x1, M10x1, M14x1.5,... thay vì sử dụng hệ inch (English) đặc thù của thị trường nội địa Mỹ, giúp doanh nghiệp không cần tốn chi phí gia công thêm đồ gá chuyển đổi.

ỨNG DỤNG THỰC TẾ TRONG KIỂM TRA ĐỘ TUYẾN TÍNH (LINEARITY CHECK) VÀ VÒNG LẶP AN TOÀN TRÚNG ĐÍCH
Bộ gá lắp Metrix HI-223-9M kết hợp cùng máy lắc HI-913 tạo thành một trạm kiểm định lưu động tối tân để thực hiện hai bài toán sống còn trong bảo trì dự đoán:
- Vẽ đồ thị và kiểm tra độ tuyến tính (Linearity Check): Thông qua việc thay đổi khoảng cách khe hở bằng núm Micrometer theo từng nấc milimet cố định và ghi lại điện áp ngõ ra (ví dụ chuẩn dải 200 mV/mil hoặc 8 V/mm), kỹ sư có thể vẽ lại biểu đồ đặc tính của đầu dò. Chu trình này giúp phát hiện ngay các đầu dò tiệm cận đã bị "lão hóa" màng thạch anh, bị suy hao linh kiện hoặc mất độ nhạy sau thời gian dài ngâm trong môi trường dầu máy tuabin nóng, ngăn ngừa hiện tượng báo sai lệch thông số.
- Xác thực vòng lặp an toàn đóng ngắt khẩn cấp (Interlock/Trip loop): Bằng cách kích thích cảm biến trên bộ gá đạt đến biên độ rung nguy hiểm (Danger/Trip), kỹ sư dễ dàng xác nhận xem rơ-le của tủ điều khiển trung tâm (hệ thống giám sát Metrix, Bently Nevada 3500, Shinkawa,...) có xuất lệnh ngắt máy khẩn cấp bảo vệ tuabin đúng thời gian quy định hay không, khóa chặt dải an toàn vận hành cho toàn nhà máy.

THÔNG SỐ ĐO LƯỜNG VÀ ĐẶC TÍNH PHÂN LOẠI
- Hãng sản xuất chế tạo: Metrix Instrument Co. (Hoa Kỳ - USA)
- Model thiết bị: HI-223-9M
- Phân loại sản phẩm: Bộ phụ kiện cơ khí gá lắp và hiệu chuẩn đầu dò tiệm cận (Proximity Probe Adaptor Kit)
- Thiết bị tương thích đồng bộ: Máy tạo rung động di động hiệu chuẩn chuyên gia Metrix HI-913, Metrix HI-903 và các dòng máy lắc tương đương của dải thiết bị kiểm tra Metrix.
- Chuẩn dải cơ khí cơ học: Hệ Mét (Metric - Đo lường định danh bằng đơn vị Milimet)
- Ứng dụng chuyên biệt: Gá gỡ cố định và hiệu chuẩn các dòng cảm biến tiệm cận / đầu dò dòng điện xoáy (Eddy Current Probes / Non-contact Proximity Probes).

CẤU TRÚC CƠ HỌC VÀ KHẢ NĂNG TƯƠNG THÍCH REN
- Cấu hình dải ống lót ren hệ Mét hỗ trợ: Cung cấp đầy đủ các ống lót giảm chấn (bushings/sleeves) được tiện ren tiêu chuẩn bao gồm:
  + Ống lót ren M5 (Ví dụ: M5 × 0.5)
  + Ống lót ren M8 (Ví dụ: M8 × 1)
  + Ống lót ren M10 (Ví dụ: M10 × 1)
  + Ống lót ren M14 (Ví dụ: M14 × 1.5)
- Cơ cấu điều chỉnh cự ly khe hở: Núm xoay vi chỉnh Micrometer thimble cao cấp tích hợp ở đỉnh khung gá.
- Đặc tính cơ cấu vi chỉnh: Tịnh tiến bước ren siêu mịn, hỗ trợ thiết lập khoảng cách khe hở vi-milimet và căn chỉnh giá trị Điện áp khe hở (Gap Voltage) chuẩn xác.

KẾT CẤU VẬT LIỆU VÀ PHỤ KIỆN ĐI KÈM
- Vật liệu chế tạo Khung chữ U (Bracket): Hợp kim nhôm nguyên khối kỹ thuật cao, xử lý anodized bề mặt chống mài mòn, chịu gia tốc rung động dải tần số lớn.
- Vật liệu chế tạo Đĩa mục tiêu chuẩn (Target Disk): Thép chịu lực cao cấp chuyên dụng mã AISI 4140 (Vật liệu tiêu chuẩn quốc tế cho phép hiệu chuẩn từ trường dòng điện xoáy chính xác nhất).
- Phương pháp lắp đặt cơ học: Bắt vít gá gắn cố định trực tiếp bằng hệ thống ốc vít chịu lực định vị trên bệ máy tạo rung động.
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in USA (Hoa Kỳ)

TIÊU CHUẨN MÔI TRƯỜNG VÀ CHỨNG NHẬN KỸ THUẬT
- Tiêu chuẩn bảo vệ vỏ ngoài cơ học: IP54 (Kháng bụi bẩn xâm nhập bám dính vào các khớp ren vi chỉnh và chống chịu nước bắn từ các hướng trong phân xưởng sản xuất)
- Độ bền dải tần số hoạt động: Duy trì cấu trúc cơ học vững chắc, hoàn toàn không sinh ra tần số cộng hưởng riêng làm sai lệch kết quả hiệu chuẩn dải từ 7 Hz đến 10,000 Hz của máy lắc.
- Khả năng tương thích hệ thống MPS công nghiệp: Hiệu chuẩn hoàn hảo cho đầu dò của các hệ thống bảo vệ máy móc lớn như Metrix, Bently Nevada, Shinkawa, Yokogawa,...
- Chu kỳ bảo dưỡng khuyến nghị: Lau chùi sạch bề mặt đĩa chuẩn AISI 4140 bằng dung môi chuyên dụng sau mỗi chu trình test gas kiểm định hiện trường để tránh rỉ sét bề mặt từ tính.
