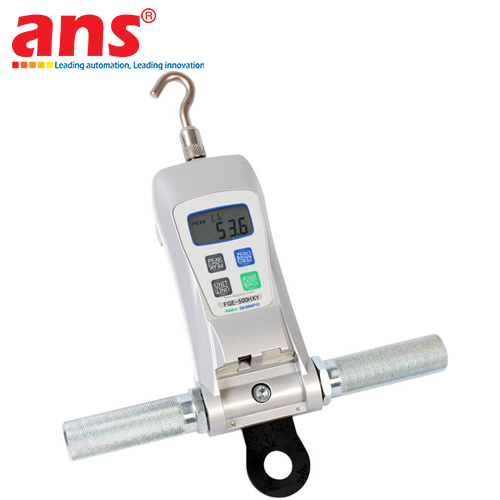

MÁY ĐO LỰC KÉO NÉN KỸ THUẬT SỐ PHẦN KHÚC TẢI TRỌNG LỚN KHUNG VỎ SIÊU CỨNG VỮNG NIDEC-SHIMPO / CHECKLINE HXY SERIES

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM VÀ GIẢI PHÁP ĐO ĐẠC CƠ KHÍ HẠNG NẶNG TẠI PHÂN XƯỞNG
NIDEC-SHIMPO / Checkline HXY Series (thường được biết đến là dòng High-Capacity FGV-XY) là thiết bị đo lường thử nghiệm động lực học kỹ thuật số phân khúc tải trọng lớn cao cấp nhất (High-Capacity Digital Force Gauge), được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Nhật Bản bởi tập đoàn công nghệ cơ khí chính xác danh tiếng NIDEC-SHIMPO Corporation, và được dán nhãn phân phối thương mại hóa bởi Checkline tại thị trường Âu Mỹ. Nếu dòng máy tiêu chuẩn FGV-XY được ví như một chiếc "xe tăng" hạng trung cơ động, thì dòng HXY chính là một cỗ "máy xúc" hạng nặng đúng nghĩa. Thiết bị được gá tăng cường một khối cảm biến tải trọng (Internal Heavy-Duty Load Cell) siêu bền bỉ bên trong lớp vỏ kim loại gia cố dày bản, chuyên trị các bài test phá hủy cơ khí nặng mà các dòng máy cầm tay thông thường sẽ bị bẻ gãy hoặc phá hủy cấu trúc ngay lập tức. Khép kín mạch vòng chốt chặn dữ liệu khổng lồ của nhà máy, HXY luân chuyển dòng chảy kiểm thử phẳng phiu ổn định, chuyên dụng để đo lực bẻ gãy mối hàn cơ khí cơ sở, đo độ nén của lò xo nhíp ô tô tải hoặc kéo đứt cáp treo công nghiệp, cung ứng chính hãng qua thương hiệu AnhNghiSon.

SỨC CHỊU TẢI SIÊU LỚN KHÔNG BIẾN DẠNG VÀ CƠ CẤU TRỤC TRUYỀN REN GIA CỐ 5/16-18
Sự vượt trội hoàn toàn của dòng HXY để thống trị các tác vụ gánh tải nặng nằm ở cấu trúc cơ học thể rắn chịu ứng suất kịch trần:
- Dải sức tải khổng lồ phân khúc High-Capacity: Dòng HXY được chế tạo tách biệt với các model gánh tải trọng nặng từ 500 lbs (khoảng 2224 N) lên tới tối đa 1000 lbs (khoảng 4448 N). Để đối phó với lực ép và lực kéo khổng lồ này hằng ngày hằng ngày, phần trục ngàm nhô ra để liên kết đồ gá (Threaded Shaft) được nâng cấp lên chuẩn ren lớn 5/16-18 kiên cố, chặn đứng hoàn toàn rủi ro tuôn ren, xé ren hay gãy trục kết nối khi đang ép bạt phôi lực lớn.
- Khung vỏ nhôm đúc dày bản triệt tiêu phép đo sai lệch: Máy đúc nguyên khối từ hợp kim nhôm chịu lực với độ dày vượt trội. Khi hệ thống kéo một vật nặng lên đến hàng trăm kg ngoài hiện trường sườn xưởng, một sự vặn xoắn vi mô của lớp vỏ cũng sẽ làm lệch hướng tâm lực và phá hỏng kết quả đo của load cell bên trong. Lớp vỏ siêu dày của HXY triệt tiêu hoàn toàn sự uốn vặn vặn xoắn này, đồng thời hoạt động như lồng Faraday chống nhiễu từ trường (EMI/RFI) tối cao. Do trọng lượng máy rất nặng, HXY được thiết kế bắt buộc gá lắp cố định lên các hệ thống Bệ thử lực lớn (Test Stand) dạng cơ khí tay quay hoặc động cơ điện để đảm bảo an toàn lao động cơ học suốt đời.

TỐC ĐỘ QUÉT SUNG 1000HZ BẮT TRỌN ĐỈNH LỰC VÀ BỘ NÃO PHÂN TÍCH CAO CẤP PHÒNG QC
- Bắt dính khoảnh khắc đứt gãy giới hạn (High Sampling Rate): Vi xử lý cao cấp liên tục làm mới dữ liệu lực 1000 lần mỗi giây (1000Hz). Trong các chu trình dập nén phá hủy phôi thép hoặc kéo đứt dây cáp, khoảnh khắc vật liệu bị nứt vỡ giòn luôn diễn ra trong một phần triệu giây. Tốc độ lấy mẫu khổng lồ 1000Hz đảm bảo máy chộp bắt chính xác 100% "Đỉnh lực" (Peak Force) cao trào nhất mà không có độ trễ hành trình quán tính trôi dòng.
- Màn hình LCD đảo chiều công thái học 180 độ: Kế thừa trọn vẹn ADN thông minh của nhà Shimpo, màn hình hiển thị số phẳng mịn của máy tự động đảo ngược 180 độ (Reversible Display) khi kỹ sư gá treo ngược thiết bị lên bệ thử lực, phối hợp cùng hệ bảng phím màng cao su chống bụi công nghiệp bọc kín khép kín bảo vệ mạch.

QUẢN LÝ NHẬT KÝ DỮ LIỆU CHUYÊN SÂU ĐỒNG BỘ MẠNG TỰ ĐỘNG HÓA NHÀ XƯỞNG
- Số hóa toàn diện dải toán hạng đo lường: HXY tích hợp bộ nhớ điện tử non-volatile lưu giữ tự động 1000 kết quả đo tĩnh và động lực học để trích xuất sau ca làm việc hằng ngày. Hệ thống trang bị hệ cổng xuất dữ liệu truyền thông toàn diện gồm cổng cổng kỹ thuật số USB tốc độ cao, cổng RS-232C đồng bộ PC quản lý dữ liệu đồ thị hệ thống quản lý chất lượng SPC và cổng ngõ ra Analog dòng (±1V DC) cho các máy vẽ biểu đồ sóng cuộn giấy.
- Mạch đánh giá phân loại chất lượng Go/No-Go chớp nhoáng: Máy cho phép cài đặt sẵn dải dung sai lực đích tiêu chuẩn. Khi tiến hành nén ép mẫu vật hàng loạt, hệ thống sẽ tự động chẩn đoán lỗi và phát tín hiệu cảnh báo Pass/Fail hoặc hiển thị đèn LED chỉ báo dải màu tức thì, đẩy nhanh tiến độ xuất xưởng hàng hóa lâu dài dưới dải phân phối dồi dào, uy tín của nhà cung cấp AnhNghiSon.

THÔNG SỐ ĐO LƯỜNG VÀ ĐỘNG LỰC HỌC TẢI NẶNG
- Hãng sản xuất chế tạo gốc: NIDEC-SHIMPO Corporation (Kyoto, Nhật Bản)
- Thương hiệu dán nhãn thương mại Âu Mỹ: Checkline (Electromatic Equipment Co., Inc.)
- Nhà cung cấp chính hãng tại Việt Nam: AnhNghiSon
- Model dòng sản phẩm chính xác: HXY Series (High-Capacity DART Advanced Technology Platform)
- Loại dòng thiết bị công nghệ: Máy đo lực kéo nén kỹ thuật số phân khúc tải trọng lớn gá bệ thử lực (High-capacity stand-mounted digital force gauge with internal load cell).
- Hướng tác động đo lường: Giám sát lưỡng cực khép kín mạch vòng, tự động nhận diện và hiển thị giá trị hai chiều Lực kéo (Tension) và Lực nén (Compression).
- dải lực đo định mức nặng (Capacity spectrum): Thiết lập cấu hình chuyên dụng tải trọng cao bao gồm các model chịu tải lớn từ 500 lbs (khoảng 2224 N) lên đến mức cực đại kịch trần 1000 lbs (khoảng 4448 N / Tương đương dải chịu tải đè nặng khoảng 450 kgf).
- Biên độ sai số độ chính xác tối cao: Duy trì nghiêm ngặt ở mức ± 0.2% trên toàn thang đo Full Scale (± 0.2% FS).
- Tốc độ lấy mẫu xung dữ liệu mạch vòng: 1000Hz (1000 lần quét làm mới dữ liệu chuyển đổi trong 1 giây), bắt đỉnh lực Peak dynamic tải nặng.
- Quy cách trục ren kết nối đầu ra (Threaded Shaft): Cốt kết nối gia cố cường độ cao chuẩn ren lớn 5/16-18 chống tuôn ren gãy trục.
- Giá sản phẩm định mức hiện tại: Liên hệ (Tại AnhNghiSon để tiếp nhận thông số dải lực cơ khí bản vẽ và nhận bảng chào giá cấu hình ưu đãi tốt nhất)

THÔNG SỐ HIỂN THỊ VÀ TRUYỀN THÔNG SỐ SỐ QUẢN LÝ DỮ LIỆU
- Công nghệ hiển thị màn hình: Màn hình điện tử LCD sắc nét, hiển thị phẳng số liệu rõ ràng, tích hợp tính năng tự động lộn ngược mặt chữ số 180 độ (180° Reversible Display logic).
- Dung lượng bộ nhớ tích hợp nội tại: Lưu trữ tự động 1000 kết quả giá trị đo lực cơ sở tải lớn kèm định hướng tác động lực.
- Giao diện cổng xuất dữ liệu truyền thông nâng cao (Data Output Matrix):
  + Cổng kỹ thuật số USB tốc độ cao truyền thẳng máy tính PC điều khiển trung tâm.
  + Cổng nối tiếp RS-232C kết nối máy in phiếu kết quả hoặc tủ PLC tự động hóa.
  + Ngõ ra tín hiệu Analog (±1V DC) xuất dữ liệu đồ thị dạng sóng thời gian thực cho hệ SPC.
- Mạch logic phân loại kiểm thử: Đánh giá chất lượng hàng loạt qua ký hiệu cảnh báo và hệ đèn LED màu báo ngưỡng lực giới hạn Go/No-Go (Pass/Fail contact).
- Định dạng hệ đơn vị đo cơ sở hỗ trợ: lbf, kgf, và Newtons (N) chuyển đổi nhanh chóng thông qua phím bấm.

KẾT CẤU VẬT LIỆU RUGGED VÀ THÔNG SỐ LẮP ĐẶT HIỆN TRƯỜNG
- Vật liệu chế tạo thân vỏ: Hợp kim nhôm đúc nguyên khối chịu lực siêu dày bản (Die-cast aluminum chassis rugged đặc chủng), tôi phẳng phủ mạ chống va đập mạnh và chống nhiễu từ trường công nghiệp EMI/RFI tối cao.
- Phương thức gá đặt lắp ráp bệ máy: Thiết kế mặt bích lưng tích hợp hệ lỗ bắt vít định vị định tâm, bắt buộc lắp gá ráp cố định lên các dòng bệ thử lực Motorized Test Stand hoặc Manual Test Stand hạng nặng.
- Cấu trúc bảng điều khiển: Phím bấm nổi màng cao su bọc kín khép kín chống mạt bụi phôi cơ khí và mỡ dầu nhà xưởng.
- Nguồn cấp điện vận hành sườn máy: Pin sạc Ni-MH nội tại tích hợp tuổi thọ cao bền bỉ hoặc cấp dòng liên tục hằng ngày thông qua bộ đổi nguồn AC Adapter tiêu chuẩn Việt Nam.
- Cơ chế bảo vệ quá tải an toàn phần cứng: Chịu ứng suất cơ học quá tải cơ sở đạt mức 150% Full Scale an toàn tuyệt đối chống gãy biến dạng load cell nội tại.
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in Japan (Japan Origin).
