MÁY ĐO LỰC KÉO NÉN KỸ THUẬT SỐ CẢM BIẾN RỜI ĐA NĂNG ĐỘ CHÍNH XÁC CAO IMADA / CHECKLINE ZT-DPU SERIES

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
IMADA / Checkline ZT-DPU Series là dòng thiết bị đo lường thử nghiệm động lực học chuyên dụng (Digital Force Gauge with Remote Sensor) thuộc phân khúc cơ khí chính xác cao cấp, được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Nhật Bản bởi tập đoàn công nghệ đo lực hàng đầu thế giới IMADA Co., Ltd, và được dán nhãn thương mại phân phối bởi Checkline tại thị trường Âu Mỹ. Thiết bị định vị phân khúc là giải pháp "đo lực hiện trường linh hoạt tối thượng", phá bỏ giới hạn của các dòng máy đo lực tích hợp cảm biến liền thân truyền thống vốn cồng kềnh và khó tiếp cận bệ máy. Với cấu trúc cảm biến tải (Load cell) dạng khối rời kết nối qua dây cáp bền bỉ, ZT-DPU cho phép kỹ sư đưa đầu dò đo đạc len lỏi vào sâu bên trong những không gian siêu nhỏ hẹp, môi trường vận hành độc hại nhiệt độ cao, hoặc tích hợp trực tiếp làm cảm biến chốt chặn trên các đồ gá hành trình, băng tải dây chuyền tự động hóa phân xưởng. Thiết bị phục vụ như một công cụ tối quan trọng trong các phòng Lab QA/QC (Kiểm định chất lượng sản phẩm), kiểm tra lực bóc tách bề mặt, lực nhấn nút bấm, hoặc lực phá hủy giới hạn vật liệu, lai dắt dòng chảy vận hành phẳng phiu hằng ngày hằng ngày, cung ứng chính hãng qua thương hiệu AnhNghiSon.

CẤU TRÚC PHẦN CỨNG TÁCH RỜI LINH HOẠT VÀ PHÂN LOẠI PHIÊN BẢN (ZTS VS ZTA)

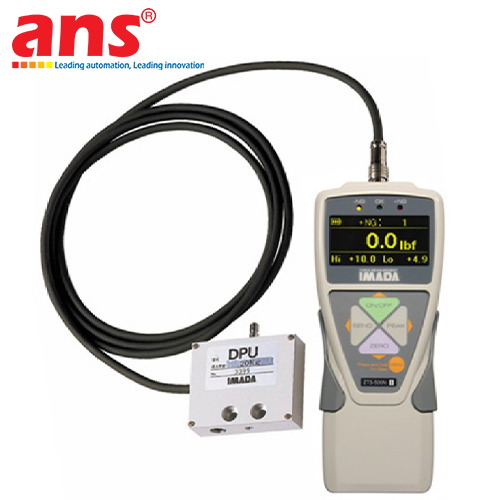

Mạch công nghệ cốt lõi kiến tạo nên tính phổ quát của dòng sản phẩm ZT-DPU nằm ở kết cấu mô-đun hóa 2 phần biệt lập kết nối bằng cáp dài 2 mét (khoảng 6 feet):
- Bộ hiển thị dữ liệu trung tâm (Indicator Console): Trang bị màn hình công nghệ OLED (Organic EL) cao cấp tự phát sáng với độ tương phản vượt trội, giúp kỹ sư dễ dàng đọc trị số rõ ràng ngay cả trong phòng tối hoặc điều kiện nhà xưởng thiếu sáng. Bộ hiển thị tích hợp các phím chức năng hiệu chuẩn nhanh, quản lý bộ nhớ dữ liệu và hệ thống cổng truyền thông ngõ ra công nghiệp đa dạng.
- Cảm biến tải DPU (Remote Load Cell): Khối cảm biến hình hộp chữ nhật (Cuboid) thể rắn Rugged chế tạo từ hợp kim siêu bền, chịu ứng suất kéo (Tension) và nén (Compression) hai chiều linh hoạt, bề mặt mài phẳng phẳng mịn chống lệch tâm lực.
- Phân loại tính năng thông minh:
  + Phiên bản ZTS-DPU (Standard): Dòng tiêu chuẩn tối ưu chi phí, lưu trữ bộ nhớ 1.000 kết quả đo, hỗ trợ xuất dữ liệu nhanh qua cổng USB/RS-232C bám sát nhịp làm việc hằng ngày.
  + Phiên bản ZTA-DPU (Advanced): Dòng cao cấp chuyên sâu, bổ sung khả năng ghi dải dữ liệu liên tục trực tiếp vào USB Flash Drive ngoài. Đặc biệt, khi bắt cặp đồng bộ với bệ thử nghiệm cơ khí (Test Stand) tích hợp thước đo quang học của IMADA, ZTA-DPU có thể đo đạc và vẽ biểu đồ tương quan chi tiết giữa Lực kéo nén và Độ dịch chuyển/Khoảng cách tịnh tiến (Force vs Displacement), mở rộng năng lực phân tích phôi vật liệu kịch trần.

TỐC ĐỘ LẤY MẪU KHỔNG LỒ BẮT TRỌN ĐỈNH LỰC PEAK FORCE VÀ KHẢ NĂNG BẢO VỆ QUÁ TẢI RUGGED
- Tốc độ lấy mẫu siêu tốc 2000Hz (High Sampling Rate): Điểm cộng kỹ thuật bứt phá giúp ZT-DPU thống trị phòng thí nghiệm QC nằm ở tần suất quét xung dữ liệu lên tới 2000 lần/giây. Trong các chu trình thử nghiệm phá hủy vật liệu (Destructive testing), hiện tượng đứt gãy gãy gập hoặc nứt xé phôi thường diễn ra chớp nhoáng trong dải vài phần nghìn giây. Tốc độ lấy mẫu khổng lồ này bảo đảm thiết bị bắt chính xác 100% "Đỉnh lực" (Peak force) tại điểm gãy mà không bị bỏ lỡ xung lực hành trình.
- Cơ chế cài đặt ngưỡng Go/No-Go thông minh: Thiết bị cho phép lập trình sẵn dải dung sai lực đích cho phép. Màn hình OLED sẽ tự động chớp nháy cảnh báo hoặc kích hoạt còi báo động khi kết quả phôi đạt (Go) hoặc lỗi (No-Go), đẩy nhanh tiến độ phân loại kiểm thử hàng loạt.
- Dự phòng an toàn chịu quá tải giới hạn 200%: Phần cứng khối cảm biến DPU được tôi cứng phẳng mịn, chịu được áp lực ép/kéo đè vặn lên tới 200% công suất định mức trước khi bị biến dạng cơ học cơ sở. Hệ thống trang bị đèn LED cảnh báo nhấp nháy liên tục ngay khi lực chạm mốc 110% để kỹ sư kịp thời ngắt mạch bảo vệ phần cứng suốt đời, vận hành trường tồn dưới dải phân phối uy tín của AnhNghiSon.

THÔNG SỐ ĐO LƯỜNG VÀ ĐỘNG LỰC HỌC CHUYÊN SÂU
- Hãng sản xuất gốc (Original Manufacturer): IMADA Co., Ltd (Nhật Bản)
- Thương hiệu dán nhãn phân phối Âu Mỹ: Checkline (Electromatic Equipment Co.)
- Nhà cung cấp ủy quyền chính hãng tại Việt Nam: AnhNghiSon
- Model dòng sản phẩm: ZT-DPU Series (Tùy chọn cấu hình ZTS-DPU hoặc ZTA-DPU)
- Bản chất thiết bị: Máy đo lực kỹ thuật số hai chiều kéo và nén tích hợp cảm biến tải rời (Remote sensor load cell digital force gauge).
- Dải lực đo định mức (Capacity): Cấu hình đa tầng dải rộng linh hoạt từ mức siêu nhỏ 2N (Ví dụ mã ZTA-DPU-0.4) kéo dài lên tới mức khổng lồ 20 kN (Tương đương khả năng chịu tải đè nặng khoảng 2.000 kgf).
- Đơn vị đo lường chuyển đổi linh hoạt: Newtons (N), kgf (hoặc gf), lbf (hoặc ozf) hiệu chuẩn tự do trên giao diện màn hình.
- Sai số độ chính xác tối cao: ± 0.2% trên toàn thang đo danh định (± 0.2% Full Scale).
- Tốc độ lấy mẫu dữ liệu mạch vòng: 2000Hz (2000 lần quét dữ liệu chuyển đổi trong 1 giây), tối ưu hóa bắt đỉnh lực dynamic (Peak force capture).

THÔNG SỐ HIỂN THỊ VÀ GIAO TIẾP TRUYỀN THÔNG SỐ SỐ
- Công nghệ màn hình điều khiển: Màn hình điện tử OLED (Organic EL) độ tương phản cao, hiển thị phẳng mịn phẳng 4 chữ số, hỗ trợ xoay đảo chiều hiển thị góc trực quan.
- Chức năng lưu trữ bộ nhớ nội tại: Lưu giữ 1.000 kết quả đo tĩnh (Bản ZTS) hoặc stream dòng dữ liệu liên tục trực tiếp vào USB Flash Drive ngoài không giới hạn (Bản ZTA).
- Giao diện cổng kết nối ngõ ra (Data Output Matrix):
  + Cổng kỹ thuật số USB tốc độ cao truyền thẳng máy tính PC.
  + Cổng nối tiếp RS-232C kết nối máy in hoặc hệ thống tự động hóa.
  + Ngõ ra Analog (±1V DC) xuất dữ liệu đồ thị dạng sóng.
  + Cổng ngõ ra rơ-le cảnh báo ngưỡng lực giới hạn Go/No-Go (-O.L indicator).

KẾT CẤU CƠ KHÍ VÀ ĐẶC TÍNH MÔI TRƯỜNG RUGGED
- Vật liệu chế tạo khối cảm biến DPU: Hợp kim thép mạ chịu lực cường độ cao hoặc nhôm khối kết cấu rugged chịu tải nén lực lớn, gia công phẳng bề mặt phẳng mịn chống biến dạng cơ học.
- Chiều dài cáp nối tín hiệu cố định: Cáp bọc giáp chống nhiễu từ trường công nghiệp chiều dài tiêu chuẩn 2 mét (khoảng 6 feet).
- Khả năng chịu tải an toàn giới hạn cực đại: Chịu ứng suất cơ học quá tải cơ sở đạt mức 200% Full Scale; kích hoạt đèn LED chớp nháy cảnh báo nguy hiểm tự động tại mốc 110% công suất sườn máy.
- Chế độ chu kỳ nguồn vận hành: Pin sạc Ni-MH nội tại tuổi thọ cao bền bỉ hoặc cấp nguồn liên tục 24/7 hằng ngày thông qua bộ đổi nguồn AC Adapter tiêu chuẩn tủ điện.
- Đặc tính chu kỳ bảo dưỡng: Thiết bị thể rắn bọc kín hoàn toàn phần cứng, hoạt động khô sạch phẳng phiu, hoàn toàn không cần bảo trì tra dầu mỡ bôi trơn định kỳ (Maintenance-free suốt đời).
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in Japan (Đức Origin Nhật Bản).
