Apollo ORB-MB-50018-APO

(Dòng sản phẩm Orbis Intrinsically Safe)

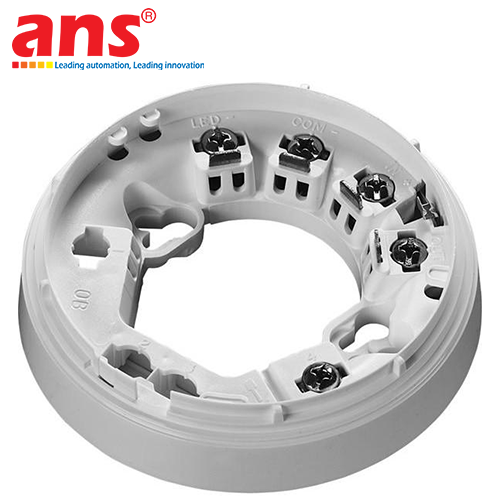

Giới thiệu tổng quan sản phẩm: Đế đầu báo cháy thường chống nổ an toàn nội tại (Conventional Intrinsically Safe Detector Base) Apollo ORB-MB-50018-APO (thường được viết vắn tắt là ORB-MB-50018-AP ngoài hiện trường) thuộc dòng sản phẩm Orbis I.S. danh tiếng, là giải pháp phần cứng phân khúc phụ kiện hạ tầng an toàn cao cấp được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Apollo Fire Detectors tại Vương quốc Anh (UK / EU Origin).

Trong cấu trúc cơ điện của các công trình công nghiệp đặc thù có nguy cơ bùng phát cháy nổ cực cao như giàn khoan dầu khí ngoài khơi, tổ hợp nhà máy lọc hóa dầu, tổng kho nhiên liệu, trạm khí hoặc khoang máy tàu biển, đế đầu báo đóng vai trò là giao diện phần cứng điện thế và cơ khí cốt lõi. Thiết bị chịu trách nhiệm cố định chắc chắn và truyền dẫn toàn bộ dải tín hiệu vòng lặp loop từ các dòng đầu báo khói quang học (như mã ORB-OP-52028-APO), đầu báo nhiệt (ORB-HT Series) và đầu báo đa cảm biến thuộc hệ sinh thái Orbis Intrinsically Safe về trung tâm điều khiển PLC hoặc tủ báo cháy thường.

Đột phá từ Công nghệ TimeSaver® Base tối ưu hóa thời gian thi công: Đặc tính kỹ thuật vượt trội làm nên thương hiệu của model ORB-MB-50018-APO so với các dòng đế cảm biến thế hệ cũ trên thị trường nằm ở chứng nhận ngôn ngữ thiết kế TimeSaver® Base. Apollo đã tiến hành cách mạng hóa cấu trúc cơ khí của đế để giải quyết bài toán giảm thiểu thời gian gá lắp và bảo trì ngoài hiện trường cho các kỹ sư cơ điện thông qua loạt giải pháp cơ điện tử tĩnh sau:

• Không gian khu vực làm việc mở rộng (Open Working Area Layout): Phần lõi giữa của đế được thiết kế khuyết rộng tối đa, tạo ra một khoang trống dồi dào. Kết cấu này cho phép kỹ thuật viên hiện trường dễ dàng luồn luân chuyển các dải dây dẫn lõi đặc, dây cáp chống nhiễu dải

• Cấu hình này triệt tiêu hoàn toàn hiện tượng dây dẫn chèn ép, vặn xoắn gây gãy hỏng cơ học lõi đồng hoặc làm lỏng chân đinh vít tiếp điểm khi thao tác đấu nối.

• Hệ thống Terminal phân nhóm hóa học logic (Grouped Terminals): Các cực vít kết nối dòng d d tải của đế không bố trí phân tán mà được nhóm hóa cố định theo từng phân vùng chức năng rõ ràng. Thiết kế này giúp thợ kỹ thuật hiện trường phân biệt chính xác đường nguồn vào cấp nuôi, đường truyền tín hiệu nối tiếp sang thiết bị kế tiếp, và các đường kết nối chỉ thị từ xa, giảm thiểu tuyệt đối lỗi đấu nhầm cực tính gây đoản mạch xung điện.

• Vạch hướng hiển thị LED Alignment Mark trực quan: Trên vành thân đế nhựa tích hợp sẵn một vạch ký hiệu cơ khí định vị hướng hiển thị của đèn LED trạng thái. Khi thi công gá đặt hàng loạt, kỹ sư chỉ cần lắp đế theo cùng một phương chỉ hướng, bảo đảm khi xoay ren khóa đầu báo Orbis vào, toàn bộ đèn LED báo trạng thái của tất cả đầu báo trong một hành lang hay nhà xưởng sẽ cùng hướng về một phía, tối ưu hóa tính thẩm mỹ công nghiệp và nâng cao năng lực giám sát scannable từ xa.

• 🛠️ HỆ THỐNG TERMINAL KẾT NỐI VÀ CƠ CẤU KHÓA AN TOÀN HARDENED:

  • Sơ đồ phân bổ chân chân Pin công nghệ: Khối terminal của đế bao gồm dải 7 vít bóp kín khít chịu tải dòng tải lớn, quy chuẩn sơ đồ như sau: Cổng IN+ và IN- tiếp nhận nguồn điện thế một chiều từ mạch trục chính; Cổng OUT+ và OUT- truyền tiếp mạch vòng sang thiết bị sau; Cổng LED- kết nối đường âm của đèn báo phòng chỉ thị từ xa; Cổng COM- chân chung và cổng Functional Earth (Screen) tiếp nhận lớp lưới chống nhiễu của cáp tín hiệu để xả mát an toàn. Cấu trúc cơ điện này cho phép hệ thống tủ trung tâm liên tục thực hiện chu trình kiểm tra tính liên tục của đường dây (Wiring continuity check) ngay cả khi đầu báo bị tháo rời khỏi đế.

  • Cơ cấu khóa cứng chống tháo nhầm (Detector Locking Mechanism): Đế tích hợp sẵn một ngàm cơ khí cơ động thông minh. Khi kích hoạt chế độ khóa này, đầu báo khói hoặc đầu báo nhiệt Orbis sau khi xoay chặt vào đế sẽ bị khóa cứng hoàn toàn cấu trúc xoay ngược. Muốn tháo gỡ thiết bị để bảo trì, kỹ thuật viên bắt buộc phải sử dụng một công cụ vít chuyên dụng nhỏ tác động vào ngàm ẩn bên hông. Cơ chế này chống lại hành vi tự ý tháo dỡ đầu báo của những người không có phận sự, ngăn ngừa rủi ro phá hoại phần cứng an ninh công trình.

  Kết cấu cơ học chịu tải dải nhiệt độ rộng công nghiệp: Là cấu phần nền tảng của hệ sinh thái Orbis Intrinsically Safe, đế ORB-MB-50018-APO được chế tạo phối hợp đồng bộ để hoạt động an toàn tuyệt đối trong các mạch an toàn nội tại.

  Thiết bị sở hữu đường kính 100 mm, chiều cao khối 42 mm và trọng lượng tịnh định mức khoảng 80 g, sơn phủ tông màu trắng thẩm mỹ công nghiệp. Toàn bộ thân đế được đúc dày dặn từ vật liệu hợp chất nhựa Polycarbonate hardened cao cấp, cấp khả năng chống cháy chịu nhiệt vượt trội, cách điện an toàn và kháng xung lực cơ học va đập rất tốt ngoài mặt bằng xưởng.

  Đế đạt hàng loạt chứng nhận phê duyệt kiểm định khắt khe từ các tổ hợp đăng kiểm hàng hải và an toàn PCCC thế giới như IECEx, LPCB, Marine Equipment Directive (MED), DNV, Bureau Veritas (BV), Lloyd's Register (LR), và ABS. Thiết bị vận hành hoàn hảo trong dải nhiệt độ môi trường công nghiệp dải rộng kéo dài từ âm 40 độ C đến cộng 70 độ C và dải chịu biên độ độ ẩm từ 0 đến 98 phần trăm RH, đi kèm thời hạn chính sách bảo hành vàng lên tới 10 năm từ nhà sản xuất Vương quốc Anh.
