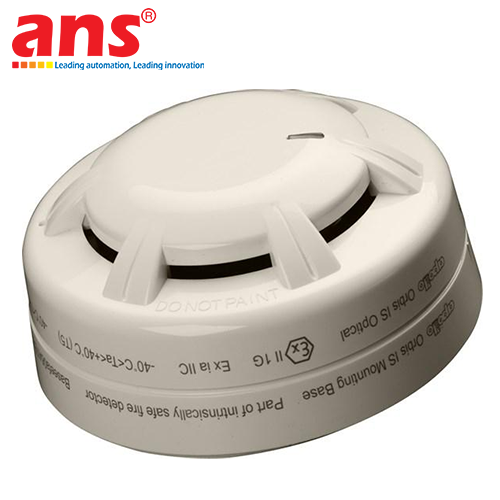

Apollo ORB-OP-52028-APO

(Dòng sản phẩm Orbis Intrinsically Safe)

Giới thiệu tổng quan sản phẩm: Đầu báo khói quang thường chống nổ an toàn nội tại (Conventional Intrinsically Safe Optical Smoke Detector) Apollo ORB-OP-52028-APO thuộc dòng sản phẩm Orbis I.S. danh tiếng, là giải pháp phần cứng phân khúc thiết bị an toàn cao cấp được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Apollo Fire Detectors tại Vương quốc Anh (UK / EU Origin). Trong cấu trúc cơ điện của các hạ tầng công nghiệp đặc thù có nguy cơ bùng phát cháy nổ cực cao như giàn khoan dầu khí ngoài khơi, tổ hợp lọc hóa dầu, tổng kho chứa nhiên liệu, dung môi hóa chất hoặc trên các khoang tàu biển hàng hải công nghiệp nặng, việc trang bị một hệ thống cảnh báo cháy sớm đòi hỏi thiết bị đầu cuối phải tuyệt đối an toàn, không được phép sinh tia lửa điện gây kích nổ môi trường khí xung quanh.

Mã hiệu ORB-OP-52028-APO giải quyết triệt để bài toán này nhờ tích hợp bo mạch giới hạn năng lượng an toàn nội tại mức cao nhất, kết hợp công nghệ cảm biến quang học tinh vi bọc trong lớp vỏ nhựa Polycarbonate hardened chống cháy, bảo đảm dải tuổi thọ vận hành bền bỉ bám sát chu trình an toàn của công trình.

Nguyên lý tán xạ ánh sáng quang học và Năng lực phát hiện đám cháy sớm: Bản chất vận hành của đầu báo ORB-OP-52028-APO dựa trên nền tảng vật lý của nguyên lý tán xạ ánh sáng ngược (Photo-electric Light Scattering Principle). Cấu trúc bên trong đầu báo bao gồm một buồng cảm biến quang học (Optical sensing chamber) được thiết kế đặc thù để chặn hoàn toàn nguồn ánh sáng tạp âm bên ngoài lọt vào. Bên trong buồng chứa một đi-ốt phát tia hồng ngoại (Infrared Emitter) và một cảm biến quang thu nhận Photodiode đặt lệch góc nhau một khoảng hình học tĩnh cố định. Ở trạng thái vận hành tiêu chuẩn không có khói, chùm tia hồng ngoại từ đi-ốt phát phóng đi thẳng ra không gian tối và không thể chạm tới bề mặt thu của Photodiode.

Ngay khi xảy ra sự cố hỏa hoạn âm ỉ (các đám cháy giai đoạn đầu cháy chậm, sinh ra mật độ hạt khói dày đặc trước khi bùng phát thành ngọn lửa hở), các hạt khói theo dòng đối lưu không khí lọt vào bên trong buồng cảm biến. Sự hiện diện của các hạt khói làm bẻ gãy đường truyền thẳng của ánh sáng, gây ra hiện tượng tán xạ ánh sáng ra mọi hướng. Một phần chùm tia hồng ngoại bị tán xạ sẽ phóng thẳng vào thấu kính thu của Photodiode. Khối vi mạch điện tử xử lý kỹ thuật số bên trong đầu báo liên tục phân tích cường độ dòng điện sinh ra từ Photodiode theo tần suất lấy mẫu 1 lần mỗi 4 giây. Khi mật độ khói vượt qua ngưỡng cài đặt an toàn định mức, đầu báo sẽ ngay lập tức kích hoạt trạng thái báo cháy truyền về trung tâm điều khiển báo cháy dạng thường (Conventional Fire Alarm Panel).

Ý nghĩa tối cao của Phân cấp chứng nhận chống nổ ATEX và IECEx: Đặc tính kỹ thuật cốt lõi định hình giá trị vượt trội của model ORB-OP-52028-APO nằm ở phân cấp chứng nhận phòng nổ quốc tế tối cao: II 1G Ex ia IIC T4 và T5. Ký hiệu kỹ thuật đồng bộ này được giải mã chi tiết như sau:

• II: Thiết bị nhóm hai, chuyên dụng gá lắp cho các ngành công nghiệp trên mặt đất (không dùng cho hầm mỏ khai thác than).

• 1G: Phân cấp thiết bị cao nhất, được phép lắp đặt và hoạt động an toàn tuyệt đối trong các khu vực nguy hiểm thuộc Zone 0, Zone 1 và Zone 2, nơi các hỗn hợp khí gas, hơi sương hoặc chất lỏng dễ cháy nổ luôn xuất hiện thường trực hoặc lơ lửng trong thời gian dài dồi dào.

• Ex ia: Công nghệ an toàn nội tại (Intrinsic Safety) mức độ bảo vệ tối cao nhất. Bo mạch được thiết kế để giới hạn dòng điện, điện áp và năng lượng lưu trữ ở mức siêu thấp, bảo đảm thiết bị không thể sinh ra tia lửa điện hoặc tích tụ nhiệt lượng ngay cả khi xảy ra hai sự cố phần cứng đồng thời trên bo mạch, triệt tiêu hoàn toàn nguồn kích nổ.

• IIC: Phân nhóm khí nguy hiểm và dễ kích nổ nhất hiện trường, bao gồm các môi trường ngập tràn khí Hydrogen (Hydro) và Acetylene.

• T4 và T5: Phân cấp giới hạn nhiệt độ bề mặt tối đa cực hạn của thiết bị, bảo đảm nhiệt độ thân vỏ luôn nhỏ hơn hoặc bằng 135 độ C đối với chuẩn T4 (ở nhiệt độ môi trường lên đến cộng 60 độ C) và nhỏ hơn hoặc bằng 100 độ C đối với chuẩn T5 (ở nhiệt độ môi trường lên đến cộng 45 độ C), hoàn toàn nằm dưới điểm bắt cháy của các hỗn hợp khí.

🛠️ ĐẶC TÍNH VẬN HÀNH FLASHING LED VÀ LOẠT THUẬT TOÁN ĐIỀU KHIỂN THÔNG MINH:

• Giải pháp giám sát trực quan Flashing LED: Điểm biệt lập của mã hàng ORB-OP-52028-APO so với phiên bản tiêu chuẩn là tích hợp đèn Flashing LED. Ở trạng thái giám sát hoạt động bình thường, đèn LED đỏ trên thân đầu báo sẽ phát xung nhấp nháy định kỳ 1 lần mỗi 4 giây đồng bộ với tần suất lấy mẫu của buồng quang. Tính năng trực quan này cho phép các kỹ sư vận hành hệ thống dễ dàng kiểm tra, xác nhận tình trạng sống của thiết bị từ dải khoảng cách xa bằng mắt thường trong quá trình bảo trì nhà xưởng. Khi phát hiện cháy, đèn LED sẽ chuyển sang trạng thái sáng tĩnh liên tục để định vị vị trí sự cố.

• Thuật toán DirtAlert™ và Tự động bù sai lệch độ nhạy (Drift Compensation): Trong môi trường công nghiệp dầu khí nặng có mật độ bụi mịn cao, thấu kính quang học rất dễ bị bám bẩn theo thời gian gây ra lỗi báo động giả. Apollo tích hợp thuật toán thông minh liên tục theo dõi mức độ tích tụ bụi bẩn trong buồng quang và tự động thiết lập dịch chuyển ngưỡng logic (Drift Compensation). Khi mức độ ô nhiễm đạt tới giới hạn chịu tải, thuật toán DirtAlert™ sẽ kích hoạt đèn LED nhấp nháy theo chu kỳ lỗi đặc biệt để thông báo kỹ thuật viên cần đến vệ sinh đầu báo ngay lập tức.

• Chu trình kiểm tra siêu tốc FasTest™ và StartUp™: Tính năng StartUp™ tự động kiểm tra đúng cực tính điện thế và sơ đồ đấu dây dải dây dẫn ngay khi cấp nguồn. Trong khi đó, tính năng FasTest™ cho phép kỹ sư kiểm tra chức năng kích hoạt của đầu báo khói quang học chỉ trong dải thời gian vỏn vẹn 4 giây bằng các bình thử khói chuyên dụng, rút ngắn tiến độ kiểm định hệ thống.

Thông số điện tử và Kết cấu hardened cơ lý: Đầu báo khói quang thường vận hành trên dải điện áp một chiều linh hoạt từ 14.8 đến 28 VDC (điện áp tối thiểu để duy trì mạch vòng hoạt động là 12 VDC) với dòng điện tiêu thụ ở trạng thái chờ siêu tiết kiệm năng lượng, chỉ 85 microampere tại nguồn nuôi 24VDC, và dòng dòng khởi động dải dòng nạp đạt mức 105 microampere. Thời gian khởi động mạch để đưa thiết bị vào trạng thái sẵn sàng nhỏ hơn 20 giây, thời gian reset mạch trong vòng 1 giây khi điện áp sụt xuống nhỏ hơn 1 V. Thân đầu báo đạt kích thước hình học khối gọn gàng với đường kính mặt tròn 100 mm, chiều cao khối 42 mm và trọng lượng siêu nhẹ chỉ 75 gram, giúp giảm tải trọng lực khi gá lắp trên các trần vách composite của cabin tàu biển hoặc giàn khoan.

Lớp vỏ ngoài được đúc bằng hợp chất nhựa Polycarbonate hardened cao cấp có đặc tính chống cháy chịu nhiệt tốt, chịu đựng tải cơ học công nghiệp tuyệt vời và đạt cấp độ bảo vệ vỏ quốc tế IP44 (ngăn chặn bụi bẩn bám dính kích thước nhỏ và kháng chịu tốt trước sương ẩm, tia nước bắn hiện trường). Đầu báo đạt hàng loạt các chứng nhận đăng kiểm hàng hải và tiêu chuẩn phòng cháy quốc tế tối cao như EN54-7, LPCB, MED, DNV, Lloyd's Register (LR), ABS, BV, CCS, và VdS, đi kèm số chứng chỉ BASEEFA uy tín BASEEFA06ATEX0007X và chính sách bảo hành chính hãng lên tới 10 năm từ nhà sản xuất.
