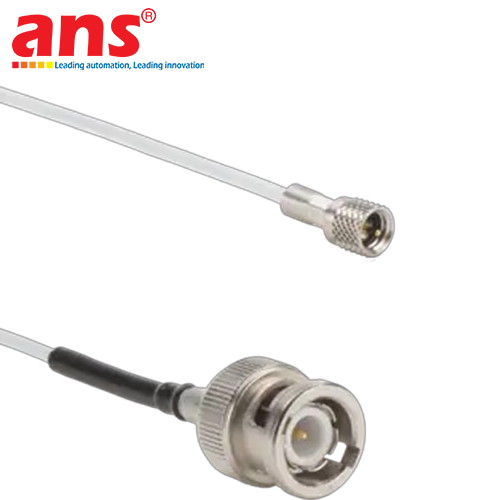

CÁP TRUYỀN TÍN HIỆU ĐỒNG TRỤC KISTLER 1761B5 (ID: 18010523)

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Kistler 1761B5 (Mã số vật tư thiết bị Material nr.: 18010523) là dòng cáp truyền dẫn tín hiệu đồng trục (Coaxial Connection Cable) phân khúc công nghệ đo lường cao cấp, được nghiên cứu, phát triển và chế tạo bởi tập đoàn công nghệ đo lường cơ học chính xác danh tiếng Kistler Instrumente AG (Thụy Sĩ). Một điểm kỹ thuật tối quan trọng cần lưu ý: đây không phải là một cảm biến đo lường độc lập, mà đóng vai trò là một phụ kiện liên kết chuyển tiếp dải tín hiệu độ chính xác cao được thiết kế theo các tiêu chuẩn công nghiệp khắt khe nhất. Sợi cáp sở hữu chiều dài tiêu chuẩn 5 mét (thể hiện qua ký hiệu hậu tố "B5"), thiết lập một cầu nối trung gian mạch quang và điện vô cùng vững chắc giữa khu vực thử nghiệm cơ khí khắc nghiệt (nơi gá đặt hệ thống cảm biến) và trung tâm điều khiển phòng máy (nơi đặt các thiết bị thu thập dữ liệu chuẩn). Nhờ cấu trúc bọc sàng chống nhiễu tuyệt đối và việc sử dụng các chuẩn đầu cắm độc quyền cấu trúc bền bỉ, Kistler 1761B5 đảm bảo truyền tải nguyên vẹn biên độ sóng tín hiệu mà hoàn toàn không gặp phải hiện tượng suy hao dải điện áp hay trôi pha số, mang lại độ tin cậy dữ liệu ở mức tối cao cho toàn bộ hệ thống phân tích.

THIẾT KẾ ĐẶC THÙ CHO CẢM BIẾN ĐẦU RA ĐIỆN ÁP (VOLTAGE OUTPUT) VÀ IEPE
Sợi cáp Kistler 1761B5 được tính toán và tối ưu hóa điện dung vi mô chuyên dụng để truyền tải tín hiệu cho nhóm thiết bị "Voltage output sensors" (Cảm biến đầu ra dạng điện áp). Trong hệ sinh thái giải pháp kỹ thuật của hãng Kistler, cấu hình này tương thích hoàn hảo với các dòng cảm biến áp suất, cảm biến lực hoặc cảm biến gia tốc ứng dụng công nghệ Piezotron (IEPE / ICP) tiên tiến – những thiết bị đo có tích hợp sẵn mạch khuếch đại vi điện tử bên trong thân cảm biến. Đặc thù của các cảm biến điện áp tần số cao này là đòi hỏi một đường truyền dẫn có độ suy hao nội cực thấp và khả năng triệt tiêu hiệu ứng điện động do ma sát dọc thân dây (triboelectric effect) – tác nhân chính gây nhiễu sóng khi cáp bị rung lắc mạnh trong quá trình thử nghiệm khung gầm hay động cơ. Kistler 1761B5 giải quyết triệt để bài toán này, đảm bảo dòng tín hiệu thu về luôn sạch và sắc nét nhất.

CẤU TRÚC ĐẦU NỐI KÉP LƯỠNG NGHIỆP: CHUẨN KIAG 10-32 UNF SANG BNC TIÊU CHUẨN
Hiệu suất ghép nối vật lý vượt trội của Kistler 1761B5 được định hình qua hai đầu giắc cắm cơ học chuyên dụng:
- Đầu nối A (Gá gắn trực tiếp vào đuôi cảm biến): Sử dụng giắc cắm chuẩn độc quyền KIAG 10-32 UNF dạng dương (Male/Positive), hay còn gọi là chuẩn ren siêu nhỏ Microdot. Ký hiệu "KIAG" (Kistler Instrumente AG) minh chứng cho cơ cấu vòng ren vặn cơ học siêu mịn được tính toán dung sai chặt chẽ. Đầu nối này cho phép cáp khóa chặt vào cổng kết nối trên thân cảm biến với lực siết ren lớn, ngăn chặn tuyệt đối hiện tượng bung lỏng giắc hoặc mất tiếp điểm tín hiệu khi cảm biến phải làm việc liên tục trong môi trường chấn động chấn động cơ học biên độ lớn.
- Đầu nối B (Kết nối vào thiết bị đo đọc trung tâm): Sử dụng giắc cắm chuẩn công nghiệp BNC dạng dương (Male/Positive) gài chốt xoay 90 độ tiện lợi. Đây là chuẩn kết nối quốc tế phổ biến nhất trên các dòng máy hiện sóng (Oscilloscope), bộ phân tích tín hiệu dải tần công nghiệp và các module card nhận diện dữ liệu của hệ thống DAQ, giúp tối giản hóa thời gian thao tác kết nối cơ điện hằng ngày.

CHẤT LIỆU CÁP RG196 VÀ KHẢ NĂNG CHỐNG CHỊU MÔI TRƯỜNG NHIỆT ĐỘ CAO KHẮC NGHIỆT
- Cốt lõi công nghệ cáp đồng trục RG196: Phần thân dây sử dụng lõi cáp đồng trục cao cấp chuẩn RG196 với đường kính hình học siêu nhỏ gọn (chỉ khoảng 1.8 mm đến 2.0 mm), mang lại độ linh hoạt cơ học cực cao, dễ dàng luồn lách qua các khe hở hẹp trên tay máy robot hoặc các khoang máy thí nghiệm chật chội.
- Lớp vỏ và vật liệu cách điện bằng nhựa cao cấp Teflon PTFE: Mang lại cho sợi cáp đặc tính kỹ thuật vượt trội bao gồm khả năng kháng lại sự ăn mòn của các loại hóa chất công nghiệp, hơi dung môi độc hại và trơ trước dầu mỡ máy móc. Đặc biệt, chất liệu PTFE giúp cáp chịu đựng được dải nhiệt độ môi trường làm việc cực cao sâu bên trong buồng thử nghiệm động cơ ô tô hay buồng cháy công nghiệp mà không bị rạn nứt cấu trúc vỏ hay làm biến đổi các thông số điện dung đường truyền dẫn. Kistler 1761B5 là sự đầu tư bền vững đạt nguồn gốc xuất xứ 100% từ EU (Liên minh Châu Âu), đáp ứng trọn vẹn các tiêu chuẩn kiểm định khắt khe nhất thế giới.

THÔNG SỐ DANH ĐỊNH VÀ ĐẶC TÍNH PHÂN LOẠI
- Hãng sản xuất chế tạo: Kistler Instrumente AG (Thụy Sĩ)
- Mã đặt hàng hệ thống (Code): 1761B5
- Mã số vật tư quản lý (Material nr.): 18010523
- Phân loại sản phẩm: Cáp truyền dẫn tín hiệu đồng trục độ chính xác cao (Connection Cable)
- Nguồn gốc xuất xứ cơ học (Origin): 100% EU (Liên minh Châu Âu)
- Chiều dài tổng thể sợi cáp (Length): 5 mét (Đủ dài cho các ứng dụng đo lường phòng thí nghiệm hoặc buồng thử nghiệm cơ khí diện rộng)

THÔNG SỐ ĐIỆN VÀ KHẢ NĂNG TƯƠNG THÍCH
- Nguyên lý thiết kế dải dải quang: Thiết kế đặc thù cho các dòng "Voltage output sensors" (Cảm biến đầu ra dạng điện áp số)
- Công nghệ cảm biến tương thích trực tiếp: Hệ sinh thái cảm biến công nghệ Piezotron, cảm biến gia tốc IEPE, cảm biến lực ICP, cảm biến áp suất tích hợp vi mạch điện tử khuếch đại bên trong thân máy.
- Đặc tính điện dung đường truyền: Siêu thấp (Micro-capacitance), triệt tiêu tối đa hiện tượng suy hao dải điện áp và hiệu ứng điện động ma sát dọc thân dây (triboelectric effect).

THÔNG SỐ KẾT NỐI VÀ CẤU TRÚC ĐẦU GIẮC
- Đầu nối A (Cơ cấu lắp đặt gá gắn vào thân Cảm biến):
  + Kiểu dáng đầu cắm: Chuẩn độc quyền KIAG 10-32 UNF (Microdot tiêu chuẩn)
  + Trạng thái cơ học chân cắm: Dạng dương (Male / Positive)
  + Phương pháp gá khóa cơ học: Vặn ren siêu mịn chống rung lắc cơ học
- Đầu nối B (Cơ cấu gá lắp vào Bộ đọc tín hiệu / Hệ thống DAQ):
  + Kiểu dáng đầu cắm: Chuẩn công nghiệp quốc tế BNC
  + Trạng thái cơ học chân cắm: Dạng dương (Male / Positive)
  + Phương pháp gá khóa cơ học: Gài gá chốt gài cơ cơ xoay khóa 90 độ tiện lợi

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Tiêu chuẩn dải lõi cáp đồng trục: Chuẩn cáp đồng trục siêu nhỏ gọn RG196
- Đường kính ngoài danh định của thân dây: Khoảng 1.8 mm đến 2.0 mm (Tối ưu độ uốn cong cơ học)
- Lớp vỏ bọc bảo vệ ngoài và lớp cách điện trong: Chất liệu nhựa kỹ thuật Teflon cao cấp (PTFE)
- Đặc tính cơ lý vật liệu vỏ: Kháng hóa chất công nghiệp ăn mòn ăn mòn, chống bám dính dầu mỡ máy móc và chống mài mòn vật lý cao.

TIÊU CHUẨN MÔI TRƯỜNG VÀ AN TOÀN
- Khả năng chịu nhiệt môi trường: Chịu được môi trường nhiệt độ cao khắt khe (Vỏ nhựa PTFE trơ nhiệt chuyên dụng cho phòng thử nghiệm động cơ buồng đốt và lò nung)
- Tiêu chuẩn bảo vệ tín hiệu: Lớp lưới sàng kim loại bọc sàng chống từ nhiễu từ trường công nghiệp xung quanh tuyệt đối.
- Tuân thủ nghiêm ngặt các chứng nhận kiểm định chất lượng phụ kiện đo lường quốc tế khắt khe nhất của hãng Kistler.
