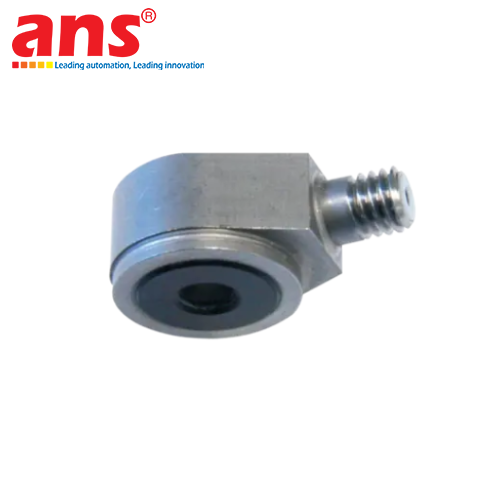

CẢM BIẾN GIA TỐC MỘT TRỤC IEPE KISTLER 8714B500M5 (ID: 18010987)

TỔNG QUAN SẢN PHẨM
Cảm biến gia tốc một trục IEPE Kistler 8714B500M5 (Mã định danh ID: 18010987) là một trong những giải pháp đo lường rung động phân khúc cao cấp nhất hiện nay của hãng Kistler. Thiết bị sử dụng công nghệ phần tử cảm biến gốm cắt (Ceramic Shear) tiên tiến kết hợp với đầu ra điện áp IEPE tích hợp, mang lại khả năng đo lường chính xác vượt trội và độ ổn định đáng tin cậy trong các môi trường công nghiệp khắc nghiệt nhất.

ƯU ĐIỂM VƯỢT TRỘI CỦA CÔNG NGHỆ CERAMIC SHEAR (GỐM CẮT)
So với các công nghệ cảm biến truyền thống, thiết kế Ceramic Shear trên Kistler 8714B500M5 sở hữu những đặc tính cơ học vô cùng ưu việt:
- Kháng biến dạng đế tuyệt đối (Base Strain Insensitivity): Khi máy móc hoặc cấu trúc gá đặt bị uốn cong, rung lắc mạnh hoặc chịu áp lực cơ học cao, phần tử cảm biến vẫn được bảo vệ tối đa, ít bị ảnh hưởng, từ đó giảm thiểu tối đa sai số đo lường.
- Chống ảnh hưởng và ổn định nhiệt độ: Thiết kế cắt giúp triệt tiêu hiện tượng lỗi do thay đổi nhiệt độ đột ngột (Thermal Transient Error), cho phép cảm biến duy trì độ chính xác cao khi làm việc liên tục trong môi trường nhiệt độ cao hoặc có sự chênh lệch nhiệt liên tục.
- Giảm nhiễu rung ngang tối đa: Với chỉ số độ nhạy chéo (Cross-axis sensitivity) cực kỳ thấp, cảm biến chỉ tập trung đo lường chính xác trên trục chính được thiết lập, loại bỏ các thành phần nhiễu rung từ các hướng khác, mang lại độ tin cậy dữ liệu cao hơn.
- Đáp ứng tần số cao tối ưu: Phù hợp hoàn hảo cho các ứng dụng chẩn đoán lỗi chuyên sâu như giám sát vòng bi (Bearing Monitoring), phân tích tình trạng hộp số (Gearbox Analysis) và giám sát hệ thống tuabin (Turbine Monitoring).

CẤU TẠO CƠ KHÍ TIÊN TIẾN VÀ CHUẨN BẢO VỆ CAO CẤP
- Vật liệu chế tạo siêu bền: Thân cảm biến (Housing) được làm từ chất liệu Titanium cao cấp kết hợp với phần đế bằng Aluminum Anodized (Nhôm anode hóa), vừa đảm bảo độ cứng cáp chịu lực vừa tối ưu hóa trọng lượng. Phần tử cảm biến bên trong là cấu trúc Ceramic Shear được bảo vệ nghiêm ngặt.
- Trọng lượng siêu nhẹ: Với khối lượng chỉ vỏn vẹn 4.2 g, cảm biến hạn chế tối đa hiệu ứng cộng hưởng khối lượng (mass-loading effect) lên vật cần đo, đảm bảo phản ánh đúng thực trạng rung động tự nhiên của kết cấu.
- Kiểu lắp đặt Through-Hole Mount chắc chắn: Phương pháp bắt vít xuyên tâm (center hole) tạo ra độ cứng lắp đặt cực cao giữa cảm biến và bề mặt đo, giúp truyền dẫn các rung động tần số cao tốt hơn rất nhiều so với phương pháp dùng keo dán thông thường.
- Thiết kế linh hoạt 360°: Đầu nối cáp (Connector Orientation) có thể xoay hướng linh hoạt 360 độ quanh tâm vít, giúp kỹ sư dễ dàng điều hướng cáp theo mọi góc độ, tối ưu hóa không gian lắp đặt trong các khoang máy hẹp.
- Khả năng cách ly mass (Ground Isolated): Thiết kế cách ly mass giúp loại bỏ hoàn toàn hiện tượng vòng lặp tiếp địa (ground loop) – tác nhân chính gây nhiễu tín hiệu trong các nhà máy công nghiệp có nhiều thiết bị điện công suất lớn.
- Chuẩn bảo vệ Hermetic Sealing (IP68): Vỏ ngoài được hàn kín hoàn toàn, mang lại khả năng chống bụi bẩn, chống thấm dầu và chống ẩm tuyệt đối. Đạt tiêu chuẩn bảo vệ IP68 khi được lắp đặt đúng quy chuẩn.

ỨNG DỤNG THỰC TẾ ĐA DẠNG
Thiết bị là lựa chọn hàng đầu cho các kỹ sư và chuyên gia trong nhiều lĩnh vực:
1. Giám sát tình trạng máy móc (Condition Monitoring): Đo lường và dự đoán hư hỏng cho động cơ điện, hệ thống bơm công nghiệp cỡ lớn, quạt công nghiệp công suất cao.
2. Ngành công nghiệp năng lượng (Power Generation): Giám sát độ rung cốt tuabin khí, tuabin hơi nước và các máy phát điện trong nhà máy điện.
3. Thử nghiệm ngành ô tô (Automotive Testing): Phục vụ các bài kiểm tra độ bền cấu trúc (Durability Testing), thử nghiệm rung động hệ thống gầm bệ (Vibration Testing) và thử nghiệm va đập chịu sốc (Shock Testing).
4. Ngành hàng không vũ trụ (Aerospace): Đo lường rung động cấu trúc máy bay, thử nghiệm mô phỏng môi trường bay khắc nghiệt.
5. Phòng thí nghiệm R&D: Phân tích kiểm tra Modal (Modal Analysis) và các ứng dụng thử nghiệm động lực học chuyên sâu đòi hỏi độ chính xác tuyệt đối.

THÔNG SỐ ĐO LƯỜNG ĐỘNG LỰC HỌC

- Dải đo gia tốc (Acceleration Range): ±500 g (Trong đó 1 g = 9.81 m/s², dải đo tương đương ±4905 m/s²)
- Giới hạn gia tốc cực đại (Acceleration Limit): ±1000 g peak (Mang lại khả năng chịu va đập và chịu sốc cơ học cực cao)
- Độ nhạy danh định (Sensitivity): 10 mV/g ±10% (Ví dụ thực tế: Tín hiệu đầu ra đạt khoảng 1 V tại mức rung 100 g và đạt khoảng 5 V tại mức rung cực đại 500 g)
- Ngưỡng phát hiện rung động (Threshold): 0.003 grms (Cho phép đo và phát hiện được cả những rung động siêu nhỏ, chớm hư hỏng)
- Tần số cộng hưởng lắp đặt (Mounted Resonant Frequency): 43 kHz (Giá trị tần số cộng hưởng rất cao, giúp cảm biến đo dải tần cao ổn định không bị méo tiếng)
- Dải tần đáp ứng (Frequency Response ±5%): 1 Hz đến 10 kHz (Đáp ứng hoàn hảo cho hầu hết các dải tần số rung động trong công nghiệp)
- Độ phi tuyến biên độ (Amplitude Non-Linearity): ±1% FSO (Đảm bảo tính tuyến tính cao trên toàn dải đo)

ĐẶC TÍNH ĐIỆN VÀ ĐẦU RA IEPE
Model Kistler 8714B500M5 tích hợp sẵn mạch khuếch đại điện tử bên trong, sử dụng công nghệ đầu ra IEPE với nhiều ưu điểm: không cần bộ khuếch đại điện tích (charge amplifier) rời đắt tiền, khả năng chống nhiễu trên đường truyền cực tốt, cho phép kéo dây cáp tín hiệu đi xa mà không hao hụt và đơn giản hóa quy trình lắp đặt.
- Điện áp nguồn cung cấp (Supply Voltage): 20 – 30 VDC
- Dòng điện không đổi (Constant Current): 2 – 18 mA
- Điện áp phân cực (Bias Voltage): 11 VDC
- Trở kháng đầu ra (Output Impedance): ≤100 Ω

THÔNG SỐ MÔI TRƯỜNG VÀ KHẢ NĂNG CHỊU NHIỆT
Đây là phiên bản đặc biệt M5 High Temperature (Nhiệt độ cao) sở hữu khả năng chịu nhiệt và sốc nhiệt đáng nể nhờ thiết kế cấu trúc Shear:
- Nhiệt độ hoạt động liên tục: -55°C đến +165°C
- Ứng dụng nhiệt độ: Đo lường ổn định ngay sát các nguồn nhiệt lớn như động cơ, tuabin, lò nung công nghiệp mà không lo trôi tín hiệu do nhiệt.

ĐẶC TÍNH VẬT LIỆU VÀ CƠ KHÍ
- Vật liệu vỏ (Housing): Titanium
- Vật liệu đế (Base): Aluminum Anodized
- Phần tử cảm biến (Sensor Element): Ceramic Shear
- Chuẩn làm kín (Sealing): Hermetic (Kín khí/kín nước hoàn toàn)
- Khối lượng: 4.2 g
- Kiểu kết nối/Lắp đặt: Through-Hole Mount (Bắt vít xuyên tâm) với góc xoay Connector hướng cáp tự do 360°.

PHỤ KIỆN ĐI KÈM VÀ KHUYẾN NGHỊ TỪ NHÀ SẢN XUẤT
Sản phẩm đi kèm các phụ kiện chính hãng theo đúng datasheet của Kistler:
- Phụ kiện đi kèm (Included Accessories):
  + 8430K01: Bộ lắp ráp vít cách điện kích thước 6-32 x 1/2"
  + 8430K02: Bộ lắp ráp vít cách điện kích thước M3 x 0.5 x 12 mm
- Cáp kết nối khuyến nghị (Recommended Cable): Cáp cảm biến Kistler dòng 1761B Series (1761B Series Sensor Cable) để đảm bảo độ truyền dẫn tín hiệu tốt nhất.
