Camera quét dòng Erhardt+Leimer OL 6335 00868666 chính hãng Đức | AnhNghiSon

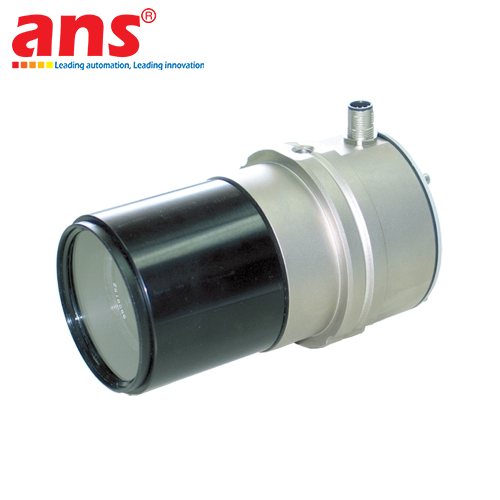

Camera quét dòng CCD thông minh Model OL 6335 (Mã số vật tư: 00868666, Mã HS: 85258900) do tập đoàn Erhardt+Leimer GmbH (CHLB Đức) trực tiếp nghiên cứu, phát triển và chế tạo, là dòng camera kiểm định bề mặt màng cuộn công nghiệp (Surface Inspection System / Web Flaw Detector) thế hệ cao cấp nhất hiện nay.

Khác biệt đột phá: Hệ thống kiểm định thị giác "All-in-One" không cần PC rời:
Các camera quét dòng truyền thống chỉ đảm nhiệm vai trò chụp ảnh thô và phải truyền dữ liệu dung lượng lớn qua card Frame Grabber về máy tính chủ PC để tính toán. Camera Erhardt+Leimer OL 6335 tích hợp trọn bộ mạch điện tử phân tích đánh giá (Complete Evaluation Electronics) bên trong một thân vỏ kim loại duy nhất:
- Mạch tính toán xử lý song song 192-Bit (192-Bit Parallel Processing).
- Khối phần cứng phân loại hình ảnh khuyết tật đa tầng kết hợp giữa FPGA chuyên dụng, bộ xử lý tín hiệu số DSP tốc độ cao và bo mạch máy tính nhúng DIMM-PC.
- Tự động thực thi toàn bộ quy trình: thu nhận ảnh, hiệu chỉnh bù trừ sáng, phát hiện khuyết tật, đo kích thước và phân loại lỗi (Classification of detected images) ngay trên thân camera rồi truyền trực tiếp kết quả tọa độ lỗi và lệnh điều khiển qua mạng Ethernet TCP/IP hoặc mạng CAN-bus công nghiệp.

Giải mã cấu hình mã hiệu kỹ thuật OL 6335 (00868666):
- OL 6335: Dòng camera CCD quét dòng độ phân giải cao thuộc dòng OL 6000 Series của E+L, cấu hình tiêu cự quang học f = 35 mm.
- 00868666: Mã định danh vật tư xuất xưởng chính hãng của Erhardt+Leimer.
- 4096 Pixel (4K): Mảng cảm biến dòng CCD độ phân giải 4096 điểm ảnh, cho khả năng nhận diện các khuyết tật có kích thước siêu nhỏ ở cấp độ micromet trên các dải màng rộng hàng mét.
- 10-Bit Dynamic: Dải động 10-Bit (1024 mức xám), nhận diện độ tương phản cực kỳ nhạy bén giữa khuyết tật mờ nhạt và nền vật liệu.
- Lens focus f = 35 mm: Ống kính quang học công nghiệp chất lượng cao tiêu cự 35 mm, tích hợp sẵn cơ chế lấy nét tự động (Autofocus), tự động cân chỉnh điểm ảnh (Automatic chip alignment) và tự động bù sai chuẩn hóa (Automatic calibration).
- Giao diện truyền thông mở: Cổng mạng Ethernet TCP/IP hỗ trợ kết nối hệ thống Scada/MES và cổng giao tiếp CAN-bus kết nối trực tiếp với các cụm điều khiển căn biên E+L.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Tự động căn chỉnh và lấy nét thông minh (Autofocus & Chip Alignment): Thiết bị tự động điều chỉnh độ sắc nét của thấu kính quang học theo khoảng cách lắp đặt thực tế mà không cần kỹ thuật viên vặn ốc chỉnh cơ học. Thuật toán tự động hiệu chuẩn bù trừ độ suy hao quang học của đèn chiếu sáng theo thời gian, giữ cho độ nhạy phát hiện lỗi không đổi qua nhiều năm.
- Phân loại lỗi thời gian thực cực nhanh: Nhờ kiến trúc 192-Bit song song kết hợp giữa FPGA và DSP, camera quét và phân loại khuyết tật ngay khi dải màng đang chạy với tốc độ hàng trăm mét/phút, định danh chính xác loại lỗi (lỗ thủng, đốm bẩn, sọc xước, nếp gấp, khuyết sợi).
- Kết cấu cơ khí chuẩn công nghiệp Đức: Vỏ hợp kim nhôm đúc áp lực cao, gioăng cao su chịu nhiệt, chống bám bụi xơ sợi dệt và kháng ẩm công nghiệp. Bộ điều nhiệt bên trong kiểm soát nhiệt độ cảm biến CCD ổn định, triệt tiêu nhiễu nhiệt điểm ảnh.

Các ngành nghề áp dụng tiêu biểu:
- Ngành Dệt may & Vải không dệt (Textile & Non-woven): Kiểm tra bề mặt vải dệt thoi, dệt kim, màng vải không dệt y tế, phát hiện lỗi đứt sợi, thủng lỗ, tạp chất dầu bẩn và đo khổ rộng màng vải.
- Ngành Sản xuất Pin Lithium-ion: Soi lỗi bề mặt lớp tráng phủ điện cực Anode/Cathode, kiểm tra lớp màng ngăn cách (Separator Film) chống thủng lỗ vi mô.
- Ngành Giấy, Bìa carton & In ấn bao bì: Phát hiện khuyết tật trên cuộn giấy thành phẩm, vết dập nổi, sai lệch màu và rách mép giấy chạy tốc độ cao.
- Ngành Sản xuất Phim nhựa, Màng quang học & Cao su lốp xe: Kiểm định màng co BOPP/PET, màng ghép nhiều lớp, dải cao su mành lốp xe trước khi lưu hóa.
