Cảm biến lực căng Erhardt+Leimer PD 2525 0.15kN 00210925 chính hãng Đức | AnhNghiSon

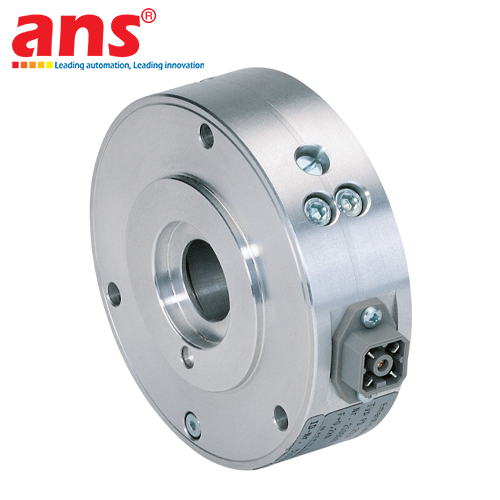

Cảm biến đo lực căng dải màng công nghiệp Erhardt+Leimer Model PD 2525 (Mã số vật tư chính hãng: 00210925, Lực đo danh định: 0.15 kN) do tập đoàn Erhardt+Leimer GmbH (Augsburg, CHLB Đức) trực tiếp nghiên cứu, phát triển và chế tạo, là dòng loadcell dạng mặt bích gắn trục (Flange-Mounted Web Tension Load Cell) chuyên dụng cho các trục con lăn dẫn hướng đo lực căng.

Nguyên lý đo lường lực căng của dòng PD 25 Series:
Loadcell được lắp đặt trực tiếp giữa gối đỡ ổ bi của trục con lăn đo và vách khung máy. Khi dải màng di chuyển ôm qua bề mặt con lăn theo một góc quấn xác định (Wrap Angle), lực căng của dải màng sẽ tạo ra một lực hợp thành (Resultant Force) tác động trực tiếp lên trục con lăn và truyền xuống cảm biến PD 2525:
- Bên trong cảm biến là cầu điện trở biến dạng Wheatstone (Strain Gauge Bridge) gắn kết trên cấu trúc dầm uốn đo lực kép đối xứng.
- Biến dạng cơ học vi mô sinh ra dưới tác động của lực căng sẽ làm thay đổi trở kháng cầu đo, xuất tín hiệu điện áp millivolt (mV) tuyến tính tỷ lệ thuận với lực tác động.
- Tín hiệu này được đưa về bộ khuếch đại lực căng chuyên dụng của E+L (như dòng CV 22, DC Series) để khuếch đại thành chuẩn 0 - 10 V, 4 - 20 mA hoặc truyền thông mạng CAN/Ethernet điều khiển biến tần xả cuộn / thu cuộn hoặc phanh từ.

Giải mã cấu hình kỹ thuật PD 2525 (00210925):
- PD 25: Dòng cảm biến lực căng dạng mặt bích hình chữ nhật/vuông nhỏ gọn của Erhardt+Leimer, thiết kế chuyên dụng cho trục con lăn quay (Live Shaft) hoặc trục cố định (Dead Shaft).
- 25: Kích thước hình học thân bệ và đường kính lỗ lắp ổ bi chuẩn công nghiệp.
- 0.15 kN: Lực đo danh định 150 N (tương đương khoảng 15 kg lực) – dải lực siêu nhạy, chuyên dụng cho các dải màng mỏng nhẹ, hạn chế tối đa nguy cơ dãn biến dạng vật liệu.
- 00210925: Mã vật tư chuẩn hóa toàn cầu của Erhardt+Leimer giúp tra cứu hồ sơ xuất xưởng và bản vẽ cơ khí chính xác 100%.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Độ chính xác và độ lặp lại vượt trội: Ứng dụng cầu đo lá màng mỏng cao cấp với độ trễ cực thấp (< 0.1% FSO), độ phân giải vi mô cho phép phát hiện các biến thiên nhỏ nhất của lực căng dải màng khi máy tăng tốc hoặc giảm tốc đột ngột.
- Cơ cấu chống quá tải cơ học tích hợp (Mechanical Overload Protection): Tích hợp cữ chặn cơ học chống quá tải lên tới 10 lần lực danh định (1000% Nominal Force) theo hướng đo và bảo vệ chống lực quá tải ngang trục. Ngay cả khi xảy ra sự cố giật đứt màng hoặc rơi vật nặng lên trục con lăn, cảm biến vẫn được bảo vệ nguyên vẹn mà không bị biến dạng vĩnh viễn hay gãy hỏng dầm đo.
- Bù nhiệt độ tự động: Mạch cầu Strain Gauge được ghép nối đối xứng giúp tự động triệt tiêu sai số trôi điểm 0 (Zero Drift) do nhiệt độ môi trường hoặc nhiệt ma sát từ vòng bi truyền qua, đảm bảo độ ổn định xuyên suốt ca sản xuất.
- Kết cấu kim loại nguyên khối chuẩn IP65: Thân cảm biến được chế tạo từ hợp kim thép/nhôm cường lực chống ăn mòn, lớp keo đổ bảo vệ kín nước và bụi bẩn đạt chuẩn IP65, chịu được sự rung lắc liên tục ở tốc độ vòng quay cao.

Các ngành nghề áp dụng tiêu biểu:
- Ngành In ấn bao bì & Ghép màng (Flexible Packaging Converting): Kiểm soát lực căng dải màng nhựa mỏng BOPP, CPP, màng nhôm thực phẩm trong máy in ống đồng nhiều màu, máy ghép màng không dung môi và máy cắt xả biên chia cuộn.
- Ngành Sản xuất Pin Lithium-ion: Đo lực căng cực kỳ nhạy cảm cho dải màng phủ điện cực (Anode/Cathode Foil) và màng ngăn phân cách (Separator Film) nhằm tránh biến dạng độ dày lớp tráng phủ.
- Ngành Sản xuất Giấy in, Giấy mỏng & Tem nhãn tự dính (Label Converting): Giám sát lực căng giấy nền Decal, màng cán màng bóng, máy bế tem nhãn cuộn.
- Ngành Dệt may & Vải kỹ thuật: Kiểm soát độ căng sợi dệt, màng vải không dệt y tế trong các máy định hình nhiệt và máy cuốn cuộn.

• Hãng sản xuất: Erhardt+Leimer (Erhardt+Leimer GmbH)
• Xuất xứ: 100% CHLB Đức (Made in Germany)
• Dòng sản phẩm: Cảm biến đo lực căng dải màng PD Series (Flange Load Cells)
• Tên model / Loại cảm biến: PD 2525
• Mã số vật tư chính hãng (Material No.): 00210925
• Lực đo danh định (Nominal Measuring Force): 0.15 kN (150 N / ~15 kgf)
• Nguyên lý đo lường: Cầu biến dạng điện trở Strain Gauge (Wheatstone full bridge)
• Độ nhạy ngõ ra danh định: Xấp xỉ 1.0 đến 1.5 mV/V (tùy thuộc vào cấu hình phối hợp)
• Điện áp kích thích cầu đo (Bridge Excitation): 5 đến 10 VDC
• Trở kháng cầu đo danh định: ~350 Ω hoặc ~700 Ω
• Độ sai số tổng hợp (Combined Error): < ±0.5% dải đo FSO
• Độ trễ cơ học (Hysteresis): < ±0.1% FSO
• Độ lặp lại (Repeatability): < ±0.05% FSO
• Giới hạn tải cơ học an toàn (Safe Overload): Tối thiểu 150% đến 200% lực danh định
• Giới hạn chống quá tải cơ học cực hạn (Overload Protection): Lên đến 1000% (10 lần) lực danh định nhờ cữ chặn cơ học tích hợp
• Hướng đo tác động lực: Đo lực hướng tâm / lực hướng kính tác động từ trục con lăn
• Ảnh hưởng của nhiệt độ lên điểm 0 (TK Zero): ≤ ±0.2% FSO / 10K
• Ảnh hưởng của nhiệt độ lên độ nhạy (TK Span): ≤ ±0.2% FSO / 10K
• Vật liệu thân cảm biến: Hợp kim kim loại cường lực xử lý bề mặt chống ăn mòn
• Kiểu lắp đặt: Lắp mặt bích thành máy / đỡ gối trục con lăn (Flange mounting)
• Cổng kết nối điện: Giắc cắm công nghiệp tròn có khóa chống rung hoặc cáp nối tiêu chuẩn
• Cấp bảo vệ chống xâm nhập: IP65 theo chuẩn EN 60529 (kháng bụi và kháng nước phun)
• Dải nhiệt độ môi trường làm việc: -10°C đến +60°C (+14°F đến +140°F)
• Dải nhiệt độ bảo quản: -20°C đến +80°C
• Tương thích bộ khuếch đại E+L: Dòng CV 22, DC 6000, DCS hoặc các bộ điều khiển lực căng tiêu chuẩn
• Tiêu chuẩn chứng nhận: Đạt chuẩn CE, RoHS, ISO 9001.
