Bộ giám sát cách điện mạng DC DEIF ADL-111Q96 chính hãng

Bộ giám sát cách điện mạng DC DEIF ADL-111Q96 (DC Insulation Monitor) là giải pháp an toàn kỹ thuật điện phân khúc cao cấp được thiết kế chuyên biệt bởi tập đoàn DEIF (Đan Mạch), nhằm bảo vệ toàn diện các hệ thống lưới điện một chiều không nối đất (hệ thống mạng IT DC). Trong các ứng dụng công nghiệp và hàng hải hiện đại, mạng nguồn DC cô lập (IT) được sử dụng rộng rãi nhờ ưu điểm duy trì nguồn hoạt động liên tục ngay cả khi xảy ra một điểm chạm đất đầu tiên. Tuy nhiên, nếu điểm lỗi cách điện pha đơn này không được phát hiện và xử lý kịp thời, điểm chạm đất thứ hai xuất hiện sẽ lập tức gây ra sự cố ngắn mạch DC nghiêm trọng, phá hủy thiết bị và đe dọa trực tiếp tính mạng con người cũng như nguy cơ cháy nổ. Thiết bị DEIF ADL-111Q96 thực hiện việc bơm một xung điện áp đo siêu nhỏ vào giữa mạng lưới DC và đất, liên tục đo lường dòng điện rò để tính toán chính xác giá trị điện trở cách điện thực tế của hệ thống theo thời gian thực.

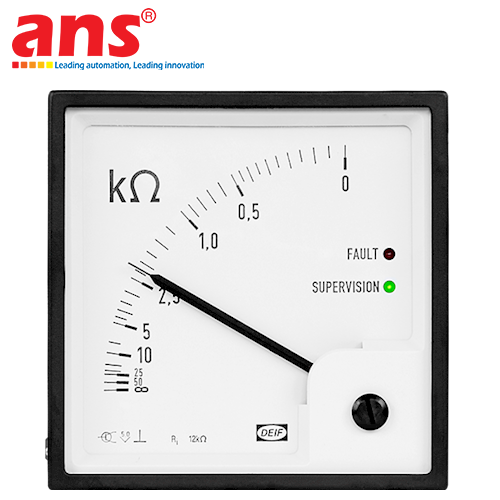

Sản phẩm sở hữu mặt hiển thị kim chỉ thị trực quan kết hợp bộ xử lý điện tử tích hợp thông minh gắn trong khung vỏ chuẩn DIN kích thước 96x96 mm (Q96). Thiết bị tích hợp sẵn các tiếp điểm relay rơ-le cảnh báo có cấu hình cài đặt ngưỡng kích hoạt linh hoạt (Alarm Setpoint). Khi giá trị điện trở cách điện sụt giảm xuống dưới mức an toàn đã thiết lập trước, hệ thống relay sẽ lập tức thay đổi trạng thái để kích hoạt đèn còi cảnh báo ngoại vi hoặc truyền tín hiệu ngắt mạch về trung tâm điều khiển PMS. Nhờ thiết kế phần cứng bền bỉ vượt trội, ADL-111Q96 đáp ứng hoàn hảo các tiêu chuẩn đăng kiểm hàng hải quốc tế nghiêm ngặt như DNV-GL, LR, ABS, BV, có khả năng hoạt động ổn định trong môi trường rung động cơ học biên độ lớn, nhiệt độ phòng máy cao và độ ẩm mặn. Đây là linh kiện thiết yếu cấu thành hệ thống tủ điện chính Switchboard trên tàu biển, giàn khoan dầu khí ngoài khơi, hệ thống lưu trữ năng lượng battery công suất lớn (BESS), và các trạm nguồn dự phòng DC khẩn cấp trong nhà máy công nghiệp nặng.

• Hãng sản xuất: DEIF
• Nguồn gốc xuất xứ: Denmark (Đan Mạch)
• Dòng sản phẩm: Bộ giám sát điện trở cách điện mạng điện một chiều (Insulation Monitor for DC-networks)
• Mã ký hiệu sản phẩm: ADL-111Q96
• Cấu trúc mạng áp dụng: Hệ thống nguồn một chiều DC không nối đất (Unearthed / Isolated IT DC networks)
• Nguyên lý đo: Phương pháp đo xếp chồng điện áp DC (Superimposed DC voltage measurement)
• Thang đo điện trở cách điện: 0...1 MΩ hoặc 0...10 MΩ (Tùy thuộc biến thể đặt hàng)
• Điện áp mạng DC định mức giám sát: Lên tới 300V DC hoặc cao hơn thông qua bộ chia áp thích ứng điện trở (Voltage coupler)
• Nguồn cấp độc lập (Auxiliary Supply): 110V AC, 230V AC, 24V DC hoặc 110V DC (Theo cấu hình yêu cầu)
• Tín hiệu đầu ra cảnh báo: Tích hợp rơ-le rảnh tiếp điểm (Dry contact relay), rơ-le chuyển đổi trạng thái khi sụt giảm cách điện
• Điểm cài đặt cảnh báo (Alarm Setpoint): Có thể tùy chỉnh biên độ dải điện trở cảnh báo thông qua núm xoay ở mặt trước hoặc phần mềm
• Cấp chính xác hiển thị (Accuracy Class): Class 1.5 theo tiêu chuẩn quốc tế IEC 60051
• Cấp bảo vệ vỏ ngoài: Tiêu chuẩn IP52 cho mặt chỉ thị phía trước, IP20 cho khối cầu đấu nối dây phía sau
• Nhiệt độ môi trường vận hành: -25°C đến +60°C (Phù hợp với tiêu chuẩn khí hậu nhiệt đới hàng hải khắc nghiệt)
• Kiểu lắp đặt: Gắn mặt cánh tủ điện theo tiêu chuẩn cắt lỗ DIN 96 x 96 mm
• Chứng nhận chất lượng đạt được: CE, RoHS, chứng nhận đăng kiểm hàng hải quốc tế DNV-GL, ABS, LR, BV, RINA
