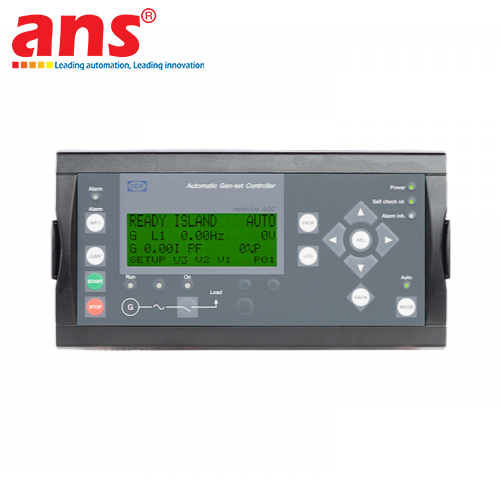

Bộ điều khiển tuabin hơi nước DEIF AGC Steam chính hãng

Bộ điều khiển DEIF AGC Steam (Advanced Genset Controller for Steam Turbines) là giải pháp tự động hóa chuyên sâu phân khúc cao cấp được nghiên cứu và chế tạo bởi tập đoàn DEIF (Đan Mạch), nhằm đáp ứng các tiêu chuẩn khắt khe nhất trong việc quản lý và bảo vệ các tổ máy phát điện chạy bằng tuabin hơi nước. Trong các nhà máy nhiệt điện, hệ thống đồng phát (CHP) hoặc các tổ hợp công nghiệp thu hồi nhiệt dư, tuabin hơi nước vận hành dưới các điều kiện vô cùng khắc nghiệt về áp suất cao, nhiệt độ siêu hạn và tốc độ quay lớn. Bất kỳ một sự cố nhỏ nào về mặt kiểm soát lưu lượng hơi hoặc dao động tần số lưới cũng có thể dẫn đến hiện tượng vượt tốc (Overspeed) thảm khốc, phá hủy hoàn toàn cánh tuabin và rotor. Bộ điều khiển AGC Steam đóng vai trò là trung tâm điều khiển tích hợp, liên tục giám sát và xử lý các thuật toán điều tốc (Speed Governing) và điều khiển áp suất hơi trích (Extraction/Admission Control) thông qua hệ thống van tiết lưu điện tử, đảm bảo tuabin hoạt động trong dải hiệu suất nhiệt động học tối ưu và an toàn tuyệt đối.

Thiết bị vượt trội nhờ khả năng quản lý chu trình khởi động và làm ấm tuabin tự động (Automated Startup and Warming Sequences), kiểm soát chặt chẽ ứng suất nhiệt (Thermal Stress) của vỏ và trục tuabin trước khi tăng tốc lên tốc độ định mức. Khi tuabin đạt trạng thái ổn định, AGC Steam tự động kích hoạt tính năng hòa đồng bộ (Auto-synchronization) và kiểm tra điều kiện đồng pha (Sync-check) để đóng máy cắt đầu phát điện vào lưới điện quốc gia hoặc thanh cái nội bộ một cách mượt mà. Nhờ tích hợp sâu vào hệ thống Quản lý năng lượng (Power Management System - PMS) thông minh của DEIF, thiết bị có thể phối hợp nhịp nhàng với các bộ điều khiển máy phát hoặc nguồn lưới khác qua mạng CAN bus tốc độ cao để thực hiện chia tải tự động (Load Sharing), bù công suất đỉnh hoặc cắt giảm phụ tải khẩn cấp. Giao diện người máy (HMI) trực quan hiển thị sơ đồ một sợi động cùng các thông số công suất True RMS, áp suất và nhiệt độ hơi theo thời gian thực. Cấu trúc phần cứng bền bỉ đạt các chứng nhận công nghiệp nặng quốc tế, chống chịu xuất sắc dưới điều kiện chấn động cơ học mạnh và nhiễu điện từ trường biên độ rộng của phòng máy tuabin, mang lại độ tin cậy vận hành tiệm cận mức hoàn hảo.

• Hãng sản xuất: DEIF
• Nguồn gốc xuất xứ: Denmark (Đan Mạch)
• Dòng sản phẩm: Bộ điều khiển và bảo vệ tuabin hơi nước nâng cao (Advanced Steam Turbine Controller)
• Mã ký hiệu thiết bị: AGC Steam
• Ứng dụng điều khiển điều tốc: Tích hợp bộ điều tốc kỹ thuật số (Digital Governor) điều khiển trực tiếp các van tiết lưu hơi nước hoặc bộ truyền động actuator van servo
• Thuật toán kiểm soát áp suất: Hỗ trợ kiểm soát áp suất hơi đầu vào (Inlet pressure), áp suất hơi trích (Extraction) và áp suất hơi ngưng tụ (Exhaust/Condenser pressure)
• Màn hình giao diện: LCD đồ họa đơn sắc có đèn nền, hiển thị sơ đồ mô phỏng hệ thống tuabin động và đa ngôn ngữ kỹ thuật
• Cổng truyền thông mạng: 2 cổng CAN bus kết nối mạng điều khiển PMS nội bộ, 1 cổng Modbus RS485 (giao tiếp SCADA/DCS nhà máy), 1 cổng Ethernet RJ45 và 1 cổng USB cấu hình mặt trước
• Ngõ vào đo lường AC trực tiếp: Dải áp True RMS rộng từ 100 đến 690V AC (Độ chính xác Class 0.5); Đầu vào dòng điện từ biến dòng CT dải x/1A hoặc x/5A
• Đo lường tần số hệ thống: Dải cảm biến từ 30 đến 70 Hz (Độ chính xác đo lường cao Class 0.1)
• Ngõ vào/ra (I/O) trên bo mạch: 12 ngõ vào kỹ thuật số, 12 ngõ ra relay lập trình chức năng, 4 ngõ vào analog đa năng hỗ trợ các cảm biến nhiệt độ vòng bi, áp suất hơi dòng PT100 hoặc 4-20mA
• Các tính năng bảo vệ tuabin & Đầu phát tích hợp (ANSI Codes):
  - Bảo vệ quá tốc độ điện tử độc lập (12 - Overspeed Protection)
  - Bảo vệ quá dòng / Quá tải công suất hữu công và vô công (50/51, 32)
  - Bảo vệ dòng công suất ngược ngược tuabin (32R - Reverse Power)
  - Bảo vệ quá/non điện áp (59/27) & Quá/thấp tần số (81O/81U)
  - Kiểm tra điều kiện hòa đồng bộ đồng pha (25 - Sync Check)
• Nguồn cấp hoạt động bo mạch: 8 đến 36V DC (Đảm bảo hoạt động ổn định liên tục khi hệ thống xảy ra sụt áp lưới)
• Cấp bảo vệ môi trường: IP65 cho mặt trước khi được lắp đặt chắc chắn cánh tủ panel cùng gioăng đệm cao su kín đi kèm, IP20 cho khối terminal phía sau
• Tiêu chuẩn chất lượng: CE marked, UL listed công nghiệp, đáp ứng đầy đủ các tiêu chuẩn an toàn kỹ thuật nhà máy nhiệt điện quốc tế
