Bộ điều khiển van điện HKC HQ Series chính hãng Hàn Quốc giá tốt nhất

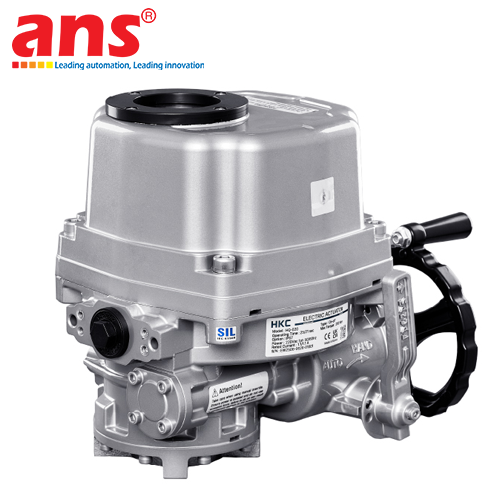

Bộ điều khiển van điện xoay góc 90 độ HKC HQ Series (Bao gồm các model: HQ-008, HQ-010, HQ-015, HQ-020, HQ-030, HQ-050, HQ-060, HQ-080, HQ-120, HQ-200, HQ-270, HQ-300, HQ-350, HQ-400, HQ-600, HQ-800, HQ-900) là dòng sản phẩm truyền động điện góc quay 1/4 (Quarter-turn Electric Actuator) chủ lực và phổ biến nhất của tập đoàn HKC Co., Ltd. (Hàn Quốc). Dòng HQ Series được thiết kế chuyên biệt để tự động hóa hoàn toàn các cụm van công nghiệp xoay góc từ 0° đến 90° (như van bướm, van bi, van nút và van cánh bướm damper), mang lại độ bền cơ học vượt trội, khả năng điều khiển chuẩn xác và tính thích ứng cao trong mọi môi trường công nghiệp khắc nghiệt.

CÁC TÍNH NĂNG ĐỘT PHÁ VÀ ƯU THẾ VẬN HÀNH VƯỢT TRỘI:
1. Dải mô-men xoắn cực rộng & đa dạng model (80 Nm đến 9.000 Nm):
Dải sản phẩm trải dài từ các model nhỏ gọn (HQ-008: 80 Nm, HQ-015: 150 Nm) đến các model công suất cực đại (HQ-600: 6.000 Nm, HQ-900: 9.000 Nm), đáp ứng linh hoạt từ các đường ống vi sinh DN15 (1/2") đến các van bướm khổng lồ kích cỡ DN1500 (60") trong các trạm bơm và nhà máy nhiệt điện.
2. Cơ cấu bánh răng tự khóa bánh vít - trục vít (Self-Locking Worm Gear):
Cụm truyền động được gia công từ thép hợp kim tôi cứng kết hợp bánh răng đồng nhôm có độ chính xác cao, tạo khả năng tự khóa cơ học hoàn toàn. Đĩa van được giữ cố định ở mọi góc mở mà không bị trôi vị trí dưới tác động của áp lực dòng chảy, triệt tiêu hiện tượng dội ngược lực và giảm tải cho động cơ.
3. Cơ chế tay quay ly hợp an toàn (Declutchable Manual Handwheel):
Trang bị vô lăng tay quay cơ học đi kèm cần gạt ly hợp độc lập giúp kỹ thuật viên dễ dàng vận hành van bằng tay khi mất điện hoặc trong quá trình căn chỉnh chạy thử. Cơ cấu ly hợp an toàn sẽ tự động ngắt kết nối tay quay ngay khi động cơ nhận tín hiệu điện, bảo vệ an toàn tuyệt đối cho người vận hành.
4. Hệ thống giám sát hành trình & Bảo vệ quá mô-men xoắn (Torque Switches):
• Công tắc hành trình kép (Limit Switches) SPDT 250V AC 10A/16A cho cả 2 vị trí Open/Close.
• Tích hợp thêm 2 công tắc phụ (Auxiliary Switches) xuất tín hiệu phản hồi trạng thái về tủ điều khiển.
• Từ model HQ-015 trở lên tích hợp sẵn hệ thống công tắc giới hạn mô-men xoắn (Torque Switches) độc lập cả 2 chiều, tự động ngắt nguồn tức thì khi phát hiện van bị kẹt dị vật để bảo vệ an toàn cho cả van và động cơ.
5. Đa dạng tùy chọn điều khiển & Giao thức truyền thông:
• On/Off tiêu chuẩn (Điều khiển cấp nguồn đóng/mở).
• Bộ điều khiển tỷ lệ tuyến tính PCU (Proportional Control Unit): Tiếp nhận tín hiệu analog 4-20 mA DC / 0-10 V DC và phản hồi tín hiệu vị trí CPT 4-20 mA DC với độ chính xác cao.
• Bộ lưu điện dự phòng khẩn cấp BP (Battery Pack / Fail-Safe): Tự động đưa van về vị trí an toàn (Mở hoàn toàn hoặc Đóng hoàn toàn) khi mất điện nguồn đột ngột.
• Module truyền thông công nghiệp: Hỗ trợ kết nối chuẩn Modbus RTU, Profibus-DP tích hợp trực tiếp vào hệ thống điều khiển trung tâm DCS/SCADA.
6. Cấu trúc vỏ hợp kim nhôm đúc siêu bền – Chuẩn IP67, IP68 & Chống cháy nổ:
Thân vỏ đúc bằng hợp kim nhôm chất lượng cao, bề mặt được xử lý Anodized cứng và sơn phủ tĩnh điện Polyester chống ăn mòn muối biển. Đạt cấp bảo vệ kín nước IP67 tiêu chuẩn (tùy chọn ngâm nước sâu IP68 10m/72h) và các chứng chỉ an toàn phòng nổ quốc tế nghiêm ngặt như ATEX, IECEx, KCs, EAC, CCC (Ex db IIB T4 Gb).

ỨNG DỤNG CÔNG NGHIỆP ĐIỂN HÌNH:
• Hệ thống xử lý nước & Cấp thoát nước: Điều khiển van bướm chặn tại các trạm bơm nước thô, trạm tăng áp và bể lắng lọc nước sạch/nước thải.
• Nhà máy nhiệt điện, thủy điện & năng lượng: Tự động hóa van bi, van bướm trên các đường ống làm mát tuần hoàn, hệ thống xử lý tro xỉ và ngưng tụ hơi.
• Ngành hóa chất, dầu khí & lọc hóa dầu: Vận hành các tuyến van bi chống cháy nổ, van đóng cắt khẩn cấp ESD trên đường ống dẫn dung môi, xăng dầu và khí hóa lỏng.
• Hệ thống HVAC & Tòa nhà thương mại: Điều tiết tuyến tính van bướm cấp nước lạnh Chiller, tháp giải nhiệt Cooling Tower và van đảo chiều AHU.

• Hãng sản xuất: HKC Co., Ltd.
• Dòng sản phẩm (Series): HQ Series (Quarter-Turn Electric Actuator)
• Xuất xứ thương hiệu: South Korea (Hàn Quốc)
• Danh sách các model trong dải: HQ-008, HQ-010, HQ-015, HQ-020, HQ-030, HQ-050, HQ-060, HQ-080, HQ-120, HQ-200, HQ-270, HQ-300, HQ-350, HQ-400, HQ-600, HQ-800, HQ-900
• Góc quay hành trình: 90° (± 10° có thể tinh chỉnh bằng bu-lông chặn hành trình)
• Dải mô-men xoắn đầu ra (Output Torque):
  - Model HQ-008: 80 Nm (8 kgf·m)
  - Model HQ-010: 100 Nm (10 kgf·m)
  - Model HQ-015: 150 Nm (15 kgf·m)
  - Model HQ-020: 200 Nm (20 kgf·m)
  - Model HQ-030: 300 Nm (30 kgf·m)
  - Model HQ-050: 500 Nm (50 kgf·m)
  - Model HQ-060: 600 Nm (60 kgf·m)
  - Model HQ-080: 800 Nm (80 kgf·m)
  - Model HQ-120: 1.200 Nm (120 kgf·m)
  - Model HQ-200: 2.000 Nm (200 kgf·m)
  - Model HQ-270: 2.700 Nm (270 kgf·m)
  - Model HQ-300: 3.000 Nm (300 kgf·m)
  - Model HQ-350: 3.500 Nm (350 kgf·m)
  - Model HQ-400: 4.000 Nm (400 kgf·m)
  - Model HQ-600: 6.000 Nm (600 kgf·m)
  - Model HQ-800: 8.000 Nm (800 kgf·m)
  - Model HQ-900: 9.000 Nm (900 kgf·m)
• Nguồn điện cung cấp (Power Supply):
  - Nguồn 1 Pha: 110V / 220V AC (50/60 Hz, ±10%)
  - Nguồn 3 Pha: 220V / 380V / 440V / 460V / 480V AC (50/60 Hz, ±10%)
  - Nguồn 1 Chiều: 24V DC hoặc 24V AC/DC
• Chế độ làm việc (Duty Cycle IEC34-1):
  - Tiêu chuẩn On/Off (S2): Tối đa 15 ~ 30 phút
  - Điều khiển tuyến tính Modulating (S4): 30 ~ 50% duty cycle, 300 ~ 1.200 lần khởi động/giờ
• Động cơ truyền động: Động cơ cảm ứng lồng sóc hiệu suất cao tích hợp bảo vệ quá nhiệt (Auto-reset 150±5 °C)
• Cơ cấu tự khóa: Bánh vít - trục vít tự khóa cơ khí hoàn toàn (Self-locking worm gearing)
• Vận hành bằng tay: Tay quay vô lăng cơ cấu ly hợp tự ngắt (Declutchable manual handwheel)
• Chỉ báo vị trí: Nắp vòm hiển thị cơ học góc nhìn rộng liên tục (Continuous mechanical position indicator)
• Công tắc hành trình (Limit Switches): 2 x SPDT (250V AC 10A/16A) cho Open/Close
• Công tắc phụ (Auxiliary Switches): 2 x SPDT (250V AC 10A/16A)
• Công tắc lực xoắn (Torque Switches): 2 x SPDT (Open & Close, từ model HQ-015 trở lên)
• Bộ sấy chống ẩm: Space heater 7-10W tích hợp rơ-le nhiệt chống đọng sương
• Tiêu chuẩn mặt bích lắp van: Chuẩn quốc tế ISO 5211 (F07, F10, F12, F14, F16, F25, F30) với trục truyền động có thể tháo rời gia công lỗ then/lỗ vuông
• Tùy chọn điều khiển nâng cao (Control Options):
  - Điều khiển On/Off tiêu chuẩn
  - Bộ truyền tín hiệu vị trí CPT (Current Position Transmitter 4-20 mA DC output)
  - Bộ điều khiển tỷ lệ tuyến tính PCU (Proportional Control Unit 4-20 mA / 0-10 V DC input/output)
  - Bộ lưu điện dự phòng an toàn khi mất điện BP (Battery Fail-Safe Pack)
  - Bộ điều khiển tại chỗ LCU (Local Control Unit: Nút nhấn Open/Close/Stop, công tắc chọn Local/Remote)
  - Module truyền thông: Modbus RTU, Profibus-DP
• Cổng kết nối luồn cáp: 2 x PF 3/4" (Tiêu chuẩn) hoặc 2 x NPT 3/4", 2 x M25 (Tùy chọn phòng nổ)
• Cấu trúc vật liệu thân vỏ: Hợp kim nhôm đúc cường độ cao
• Bề mặt hoàn thiện: Xử lý Anodized chống ăn mòn và sơn phủ tĩnh điện Polyester
• Tiêu chuẩn chống xâm nhập (Enclosure):
  - Tiêu chuẩn: Weatherproof IP67
  - Tùy chọn: Kín nước ngâm sâu IP68 (10 m trong 72 giờ)
• Tiêu chuẩn phòng nổ (Tùy chọn): Ex db IIB T4 Gb (ATEX, IECEx, KCs, EAC, CCC)
• Nhiệt độ môi trường làm việc:
  - Tiêu chuẩn: -20 °C ... +70 °C
  - Phiên bản chống cháy nổ: -20 °C ... +60 °C
  - Phiên bản hàn đới nhiệt độ thấp: -60 °C ... +60 °C
• Độ ẩm môi trường: Tối đa 90% RH (Không ngưng tụ)
