Biến tần Servo Baumüller BM4421-SI1-21200-03-E80 chính hãng Đức | AnhNghiSon

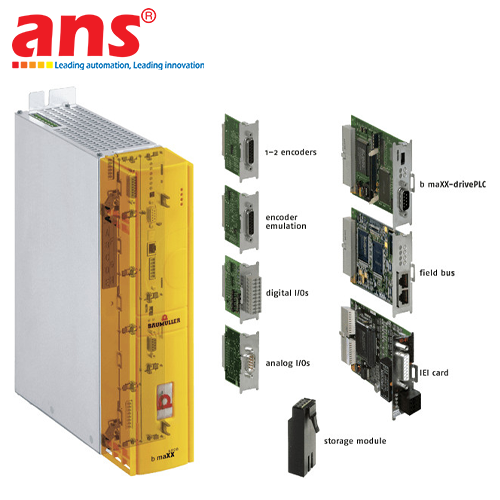

Bộ điều khiển biến tần/servo drive công nghiệp b maXX 4400 mã hiệu BM4421-SI1-21200-03-E80 do Baumüller Nürnberg GmbH (CHLB Đức) nghiên cứu và sản xuất, là thiết bị truyền động servo thông minh dạng mô-đun cao cấp thuộc dòng b maXX 4000 lừng danh thế giới, được thiết kế để điều khiển tối ưu cả động cơ servo đồng bộ nam châm vĩnh cửu (như Baumüller DSC, DSD, DSP) lẫn động cơ không đồng bộ ba pha công nghiệp (Baumüller DA series).

Khái niệm cấu hình "Without Cards" (Thân máy cơ sở không kèm card cắm mở rộng):
- Phiên bản BM4421-SI1-21200-03-E80 "Without cards" cung cấp trọn vẹn cụm phần cứng động lực cốt lõi gồm: bộ chỉnh lưu tích hợp, hệ thống tụ DC-Bus, tầng công suất nghịch lưu IGBT hiệu suất cao, mạch điện trở hãm phanh (Braking Chopper), mạch giám sát an toàn STO và hệ thống tản nhiệt khí tiêu chuẩn.
- Thiết kế dạng khe cắm mô-đun mở (Open Modular Slots): Thân máy được trang bị sẵn các khe cắm tiêu chuẩn (Slots A, B, C, D, E, F,...). Cấu hình này là sự lựa chọn hoàn hảo và tiết kiệm chi phí tối đa cho các nhà máy cần thiết bị thay thế dự phòng (Spare part replacement). Kỹ thuật viên chỉ cần tháo các card chức năng từ thiết bị cũ đang gặp sự cố (như card điều khiển PLC b maXX-drivePLC, card truyền thông EtherCAT/PROFINET/CANopen, card đọc encoder Resolver/EnDat/Hiperface) và cắm trực tiếp sang thân máy BM4421 mới mà không cần cài đặt lại cấu hình từ đầu hoặc mua lại hệ thống card mới gây lãng phí.

Đặc tính công nghệ và ưu thế vận hành vượt trội:
- Kiến trúc phần cứng Size 2 tối ưu hóa không gian tủ điện: Với kích thước khung vỏ Size 2 nhỏ gọn, thiết bị dễ dàng bố trí cạnh nhau trong tủ điện điều khiển trung tâm, giảm thiểu đáng kể diện tích chiếm dụng tủ và tối ưu hóa luồng đối lưu làm mát.
- Giải mã định danh kỹ thuật chuẩn Baumüller:
  + BM4421: Dòng biến tần servo b maXX 4400, kích thước Size 2, dải công suất phù hợp cho các cơ cấu trục chuyển động tải trung bình.
  + S: Phương thức làm mát cưỡng bức bằng quạt gió tích hợp bên trong thân máy (Standard Air Cooling).
  + I: Tầng công suất nghịch lưu Inverter tích hợp sẵn cầu chỉnh lưu đầu vào và hệ thống tụ liên kết DC Link.
  + 1: Tích hợp chức năng an toàn phần cứng STO (Safe Torque Off) đạt tiêu chuẩn an toàn máy móc châu Âu EN ISO 13849 (SIL 2 / PL d), cho phép ngắt mô-men động cơ an toàn và tin cậy mà không cần dùng đến khởi động từ đắt tiền ở đầu ra motor.
  + 21200: Điện áp cấp nguồn tiêu chuẩn 3 pha 400V - 480V AC, tích hợp sẵn mạch kích phanh điện trở (Braking Chopper) hỗ trợ xả năng lượng hãm tái sinh hiệu quả.
  + -03: Phiên bản phần cứng và bộ vi xử lý điều khiển thế hệ 03, tối ưu thuật toán điều khiển vector vòng kín.
  + -E80: Lớp phủ bảo vệ bề mặt bo mạch điện tử chuyên dụng (Varnish Coated PCB), gia tăng khả năng chống chịu độ ẩm, bụi kim loại và hóa chất ăn mòn trong môi trường nhà xưởng khắc nghiệt.
- Khả năng kiểm soát chuyển động siêu việt: Hỗ trợ các chế độ điều khiển vòng lặp tốc độ cực nhanh, thuật toán bù quán tính tải và triệt tiêu dao động cơ học, mang lại độ mượt mà tuyệt đối khi vận hành ở tốc độ thấp và khả năng phản hồi gia tốc cực nhạy trong các chu kỳ đóng mở nhịp nhàng.
- Tích hợp linh hoạt vào mọi mạng truyền thông công nghiệp: Thông qua các khe cắm card tùy chọn, thiết bị sẵn sàng kết nối với bất kỳ chuẩn giao tiếp tự động hóa hiện đại nào như EtherCAT, PROFINET IRT, Ethernet/IP, CANopen, PROFIBUS-DP, SERCOS III hoặc tích hợp trực tiếp bộ lập trình PLC b maXX-drivePLC với chu kỳ quét 100 μs.

Ứng dụng tiêu biểu:
- Máy in ấn công nghiệp: In bao bì màng liên tục, in ống đồng, in Flexo đa màu và máy bế decal cuộn tốc độ cao.
- Ngành bao bì đóng gói: Máy đóng gói túi định hình (VFFS/HFFS), máy quấn màng co pallet tự động, máy dán nhãn xoay nhiều trạm.
- Ngành chế biến nhựa và cao su: Máy ép phun điện tử, máy thổi chai PET, máy đùn định hình ống nhựa và màng phim.
- Máy công cụ CNC và gia công kim loại: Trục cấp phôi tự động, bàn dao xoay phay tiện, cơ cấu nắn uốn dây thép chính xác.
- Dây chuyền sản xuất dệt may và cuộn sợi tự động đòi hỏi kiểm soát lực căng (Tension Control) ổn định liên tục.

• Hãng sản xuất: Baumüller (Baumüller Nürnberg GmbH)
• Xuất xứ: CHLB Đức (Germany)
• Dòng sản phẩm: Bộ điều khiển biến tần Servo b maXX 4400 Series (Modular Converter)
• Mã sản phẩm đầy đủ: BM4421-SI1-21200-03-E80 (without cards)
• Cấu hình cung cấp: Thân máy cơ bản (Không bao gồm card điều khiển, card encoder và card truyền thông)
• Kích thước khung vỏ (Frame Size): Size 2 (Kích thước xấp xỉ 450 x 125 x 200 mm)
• Điện áp cấp nguồn đầu vào: 3 pha 400V - 480V AC ±10%, 50/60 Hz
• Điện áp một chiều liên kết (DC-Bus Voltage): ~ 540V - 650V DC
• Công suất động cơ khuyến nghị: Lên đến 7.5 kW - 11 kW (tùy thuộc chế độ tải và tần số chuyển mạch PWM)
• Dòng điện định mức đầu ra (Rated Output Current): 10 A - 16 A (ở tần số băm xung tiêu chuẩn)
• Dòng điện đỉnh cực đại tức thời (Peak Current Imax): Lên đến 20 A - 32 A (trong chu kỳ ngắn)
• Tần số chuyển mạch PWM: 4 kHz / 8 kHz (có thể cấu hình)
• Mạch hãm phanh (Braking Chopper): Tích hợp sẵn Transistor kích phanh (Brake Chopper); hỗ trợ đấu nối điện trở xả ngoài
• Chức năng an toàn tích hợp: Safe Torque Off (STO) đạt tiêu chuẩn SIL 2 (IEC 61508) và PL d (EN ISO 13849-1)
• Phương thức làm mát: Làm mát đối lưu cưỡng bức bằng quạt gió tích hợp bên trong (Standard Air Cooling)
• Các khe cắm mở rộng (Option Slots): Tích hợp các khe cắm cắm sẵn cho:
  - Card truyền thông Fieldbus: EtherCAT, PROFINET, CANopen, PROFIBUS-DP, Ethernet/IP, SERCOS
  - Card hồi tiếp Encoder: Resolver, SinCos, EnDat 2.1/2.2, Hiperface, SSI, Incremental Encoder
  - Card điều khiển tích hợp: b maXX-drivePLC
  - Card mở rộng I/O Digital/Analog
• Cấp bảo vệ vỏ ngoài: IP20 (Lắp đặt bên trong tủ điện tiêu chuẩn)
• Lớp phủ bo mạch (PCB Coating): E80 (Phủ vecni bảo vệ chống bụi bẩn công nghiệp, hơi ẩm và ăn mòn)
• Nhiệt độ vận hành danh định: 0°C đến +40°C (lên tới +55°C khi giảm tải dòng định mức)
• Trọng lượng thiết bị: Khoảng 8.5 kg - 11.5 kg
• Tiêu chuẩn chất lượng quốc tế: CE, UL/cURus Listed, RoHS, EMC Directives.
