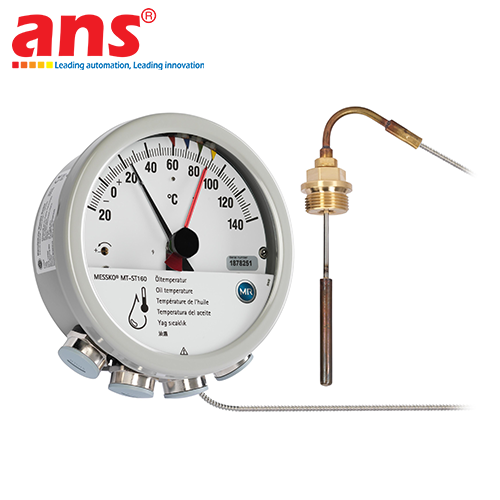

MESSKO 635-AT1BC1ZK06S2SB1100AA

(Thương hiệu Maschinenfabrik Reinhausen - Đức)

Giới thiệu tổng quan sản phẩm: Nhiệt kế kim công nghiệp chuyên dụng cho máy biến áp lực (Pointer Thermometer for Power Transformers) MESSKO 635-AT1BC1ZK06S2SB1100AA là giải pháp phần cứng phân khúc thiết bị đầu cuối quản lý an toàn lưới điện cao cấp, được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng MESSKO thuộc tập đoàn Maschinenfabrik Reinhausen (MR) danh tiếng tại Đức. Trong cấu trúc cơ điện của các hạ tầng truyền tải điện lực quốc gia, trạm biến áp phân phối quy mô lớn, hoặc cụm reactor điện lực nặng, việc giám sát liên tục dải nhiệt độ vận hành của lõi máy biến áp là yếu tố sống còn để ngăn ngừa nguy cơ cháy nổ nổ dữ dội do quá nhiệt kích tải.

Mã hiệu 635-AT1BC1ZK06S2SB1100AA đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật khắt khe của ngành điện nhờ kết cấu cơ khí hardened chịu tải thời tiết vượt trội, vận hành tĩnh lập tức cấu cấu mà không phụ thuộc vào nguồn điện cấp nuôi mạch, bảo đảm dải tuổi thọ vận hành bền bỉ trên 20 năm liên tục.

Nguyên lý giãn nở áp lực chất lưu mao dẫn mượt mà: Bản chất vận hành của model MESSKO 635 dựa trên nền tảng vật lý thuần túy của cơ chế truyền động áp suất lưu chất kín. Hệ thống phần cứng bao gồm một đầu dò cảm biến bằng đồng thau tinh luyện ngâm trực tiếp vào giếng dầu (Thermowell) nằm ở lớp dầu trên cùng của máy biến áp. Đầu dò này được liên kết kết nối chặt chẽ với mặt đồng hồ hiển thị hiện trường thông qua một hệ thống ống mao dẫn (Capillary Tube) dải dài tinh vi bọc lớp vỏ bảo vệ bằng inox hoặc đồng dẻo dai. Bên trong lòng hệ thống kín này được điền đầy một loại chất lỏng lưu chất kỹ thuật có hệ số giãn nở nhiệt tuyến tính cao.

Khi nhiệt độ lớp dầu hoặc cuộn dây máy biến áp gia tăng, chất lưu bên trong đầu dò hấp thụ nhiệt và giãn nở thể tích mạnh mẽ, tạo ra một áp suất tĩnh đồng trục truyền dọc theo đường ống mao dẫn dải dài về phía mặt đồng hồ. Tại đây, áp lực dòng chất lưu tác động trực tiếp vào cơ cấu ống Bourdon (Bourdon Tube) hoặc hệ thống màng co giãn Bellows cơ học, làm dịch chuyển chuyển động của cụm bánh răng truyền động mịn. Cơ cấu này đẩy kim hiển thị xoay một góc tuyến tính tương ứng, thông báo chính xác giá trị nhiệt độ thực tế thời gian thực ngay trên mặt lưới chia dải của đồng hồ mà không cần bất kỳ sự hỗ trợ nào từ các module cảm biến điện tử.

Giải mã cấu trúc mã đặt hàng cấu hình sản phẩm (Nomenclature Breakdown): Dựa trên tài liệu quy chuẩn phân tách hệ thống mã nội bộ của hãng MESSKO, định danh kỹ thuật của model 635-AT1BC1ZK06S2SB1100AA được mã hóa chi tiết thành các phân cú kỹ thuật sau:

• 635: Thuộc dòng sản phẩm nhiệt kế kim Series 635 thế hệ mới chuyên dụng cho máy biến áp lực nặng.

• AT1: Định cấu hình loại đầu dò cảm biến nhiệt hình học d dải tiêu chuẩn của hãng.

• BC1: Kiểu cấu trúc mặt hiển thị hiển thị trực quan dải số nền sáng chống lóa quang học.

• ZK06: Số lượng và phân khúc cấu hình cụm công tắc vi mô microswitch tích hợp (Trang bị lên tới 6 tiếp điểm độc lập).

• S2: Kiểu cấu trúc bo mạch trích xuất tín hiệu điện thế dồi dào truyền xa.

• SB: Phương thức định vị kiểu cấu trúc kết nối cơ khí cơ học hiện trường.

• 1100: Phân dải giới hạn dải nhiệt độ quét định mức hoặc chiều dài tiêu chuẩn của đường ống mao dẫn truyền áp lực.

• AA: Phiên bản tiêu chuẩn hóa xuất xưởng, đạt đầy đủ chứng nhận kiểm định an toàn lưới điện châu Âu.

🛠️ CẤU HÌNH TIẾP ĐIỂM ĐIỀU KHIỂN VÀ MẠCH VÒNG BẢO VỆ HARDENED:

• Hệ thống công tắc vi mô Microswitch cấu hình cao: Điểm đắt giá bậc nhất của mã cấu hình ZK06 là việc trang bị các cụm tiếp điểm relay cơ học độc lập dồi dào. Các cổng tiếp điểm này cho phép kỹ sư trạm tự do cài đặt các ngưỡng nhiệt độ cơ lý linh hoạt để kích hoạt các mạch vòng điều khiển chấp hành hiện trường bao gồm: Bật quạt làm mát cưỡng bức (Fan ON), Tắt quạt làm mát (Fan OFF), Phát xung cảnh báo quá nhiệt mức dải trung bình về trung tâm (Alarm), và kích hoạt ngắt dứt khoát Aptomat cô lập máy biến áp khi nhiệt độ vượt ngưỡng an toàn cực hạn (Trip) để bảo vệ cuộn dây không bị thiêu rụi.

• Khả năng bốc tách tín hiệu truyền thông SCADA nâng cao: Bên cạnh chức năng hiển thị kim cơ học trực quan, tùy theo nhu cầu tích hợp mạng bus hiện trường, thiết bị hỗ trợ cấu hình trích xuất song song các dạng tín hiệu điện tử thông minh bao gồm ngõ ra Analog truyền thống dòng dải từ 4 đến 20 mA mượt mà, hoặc ngõ ra kỹ thuật số Digital dải dài giao tiếp qua cổng RS485 vận hành giao thức chuẩn Modbus RTU, giúp truyền dữ liệu mịn dải số trực tiếp về trung tâm điều hành từ xa.

Kết cấu phần cứng chịu tải thời tiết và Khả năng kháng chịu cực đoan: Nhiệt kế sở hữu độ chính xác phép đo tuyệt hảo đạt cấp Class 1 theo tiêu chuẩn DIN EN 13190 quốc tế với biên độ sai số giới hạn cực mịn chỉ trong dải cộng trừ 3 độ C trên toàn dải quét định mức (Dải đo thông thường được cấu hình rộng từ âm 20 độ C đến cộng 140 độ C hoặc từ 0 độ C đến cộng 160 độ C tùy thuộc chu trình đặt hàng). Toàn bộ phần thân của mặt đồng hồ hiển thị được đúc dầy dặn từ vật liệu Thép carbon hardened sơn phủ lớp tĩnh điện cao cấp màu xám công nghiệp chống gỉ, mang lại tổng trọng lượng tịnh đạt mức đầm chắc xấp xỉ từ 6.5 kg đến 7.5 kg chịu lực sốc vật lý rất tốt.

Mặt trước đồng hồ bọc một lớp kính cường lực an toàn nhiều lớp (Laminated Safety Glass) tích hợp màng lọc chặn tia UV bảo vệ mặt số không bị ố mờ, giòn rạn rạn dưới ánh nắng gay gắt ngoài trời của các trạm biến áp hở 110kV, 220kV và 500kV. Thiết bị đạt cấp bảo vệ môi trường tối thiểu IP55 (và cấu hình mở rộng đạt mức kín khít tuyệt đối IP66 chống bụi bẩn bám dính và tia nước phun mạnh từ mọi phía nhờ hệ gioăng Silicone làm kín chất lượng cao). Cảm biến sở hữu dải nhiệt độ làm việc của phần cứng siêu rộng chịu tải cực đoan kéo dài từ âm 40 độ C đến cộng 80 độ C đối với các cơ cấu chuyển động và dải nhiệt độ môi trường chịu tải từ âm 50 độ C đến cộng 80 độ C, bảo đảm độ tin cậy cơ lý tuyệt đối không cần hiệu chuẩn định kỳ ngoài hiện trường bão gió.
