Máy đo điện trở suất đất M.C.Miller 400D 44550 chính hãng USA | AnhNghiSon

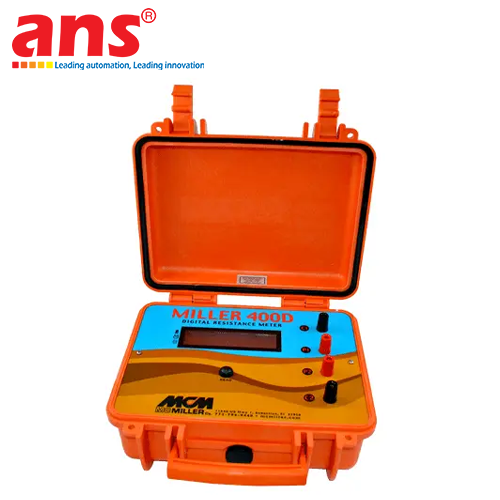

Máy đo điện trở suất đất kỹ thuật số Model Miller 400D (Mã đặt hàng: 44550) do hãng M.C. Miller Co., Inc. (trụ sở tại Florida, Hoa Kỳ) trực tiếp nghiên cứu, phát triển và chế tạo 100% tại Mỹ, là dòng thiết bị đo điện trở đất hiện đại nhất hiện nay, được thiết kế để kế thừa và thay thế hoàn toàn dòng máy cơ analog huyền thoại Miller 400A.

Thiết bị tuân thủ đầy đủ các tiêu chuẩn quốc tế khắt khe:
- ASTM G57: Phương pháp tiêu chuẩn thử nghiệm đo điện trở suất của đất bằng phương pháp 4 cọc Wenner (Field Measurement of Soil Resistivity Using the Wenner Four-Electrode Method).
- AASHTO T 288: Phương pháp thử nghiệm tiêu chuẩn xác định điện trở suất tối thiểu của đất và độ pH phục vụ chống ăn mòn kết cấu ngầm.

Giải mã danh mục hệ sinh thái Miller 400D và các phụ kiện đồng bộ:
1. Miller 400D (Code 44550): Máy đo điện trở kỹ thuật số đa năng, tự động chọn thang đo (Auto-ranging), dải đo cực rộng từ 0.01 Ω đến 10 MΩ, màn hình tinh thể lỏng LCD kỹ thuật số có đèn nền, tích hợp pin sạc và vali chống sốc IP67.
2. Option 2.1 - 6" Diameter Soil Cylinder (Code 37020): Ống thử đất hình trụ đường kính 6 inch chuyên dụng để xác định điện trở suất của khối mẫu đất nguyên thổ hoặc nén chặt theo tiêu chuẩn giao thông vận tải và địa kỹ thuật.
3. Option 2.2 - Small Soil Box (Code 37006): Hộp thử đất loại nhỏ bằng vật liệu Acrylic trong suốt, điện cực bằng đồng thau hoặc thép mạ chống oxy hóa, dung tích tiêu chuẩn phục vụ đo mẫu đất/nước tại hiện trường hoặc phòng thí nghiệm.
4. Option 2.3 - 4-Pin Soil Test Leads for Test Reel (Code 44698): Bộ 4 dây đo phân màu tiêu chuẩn kèm kẹp cá sấu chuyên dụng kết nối nhanh giữa máy Miller 400D với các cuộn tang dây thử đất 4 chân (Soil Test Reels).
5. Option 2.4 - Large Soil Box (Code 37008): Hộp thử đất loại lớn chuyên dụng cho các mẫu đất lẫn sỏi sạn, đá dăm có cỡ hạt thô mà hộp nhỏ không đáp ứng được.
6. Option 2.5 - Resistor Kit (Code 15630): Bộ điện trở mẫu chuẩn chính xác cao dùng để kiểm định (Calibration Check) độ chính xác của máy Miller 400D trước khi ra hiện trường.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Tự động hóa đo lường dải đo cực rộng (0.01 Ω đến 10 MΩ): Không cần thao tác chuyển thang đo thủ công phức tạp, máy tự động phát hiện trở kháng và chọn thang đo tối ưu, hiển thị kết quả trực tiếp dạng số học rõ ràng trên màn hình LCD, triệt tiêu hoàn toàn sai số đọc mắt thường của kim cơ khí.
- Công nghệ phát xung tần số cao triệt tiêu điện áp ký sinh: Máy sử dụng nguồn dòng xoay chiều đảo cực liên tục (AC test current) với tần số đồng bộ riêng biệt, giúp loại bỏ triệt để ảnh hưởng của các dòng điện rò tản trong đất (Telluric currents), dòng điện lạc DC từ đường ray tàu điện và thế phân cực điện hóa của các cọc đo.
- Khả năng đo linh hoạt đa cấu hình (4-Pin, 3-Pin, 2-Pin):
  + Phương pháp 4 cọc Wenner: Đo điện trở suất tầng đất ở các độ sâu khác nhau phục vụ thiết kế giếng tiếp địa chống sét và hệ thống Anode bảo vệ ca-tốt.
  + Phương pháp 3 cọc (Fall-of-Potential): Đo điện trở nối đất của cọc tiếp địa hoặc bãi tiếp địa hiện hữu.
  + Phương pháp 2 cọc kết hợp Hộp thử đất (Soil Box): Đo điện trở suất mẫu bùn, mẫu đất hoặc mẫu nước công nghệ trong phòng thí nghiệm.
- Vỏ vali dã chiến chống sốc, kháng nước đạt chuẩn IP67: Toàn bộ máy được tích hợp trong vali nhựa kỹ thuật siêu bền kín nước chuẩn IP67 (Pelican style), chịu va đập cực mạnh, hoạt động bền bỉ trong môi trường mưa gió, bùn lầy, sa mạc nắng nóng hoặc công trường ẩm ướt.

Các ngành nghề áp dụng tiêu biểu:
- Ngành Dầu khí & Hóa dầu: Khảo sát độ ăn mòn của đất dọc tuyến ống dẫn dầu khí ngầm, thiết kế hệ thống bảo vệ ca-tốt dòng điện cưỡng bức (ICCP) và Anode hy sinh.
- Ngành Năng lượng & Điện lực: Đo điện trở suất đất phục vụ thiết kế hệ thống nối đất trạm biến áp 110kV, 220kV, 500kV, trang trại điện gió và điện mặt trời.
- Ngành Xây dựng, Cầu đường & Địa kỹ thuật: Đánh giá khả năng ăn mòn của đất đối với cọc bê tông cốt thép, cọc cừ thép và kết cấu ngầm theo tiêu chuẩn AASHTO.
- Ngành Cấp thoát nước & Mạng lưới ngầm: Kiểm tra ăn mòn các tuyến ống gang dẻo, ống thép cấp nước sạch đô thị.
- Phòng thí nghiệm kiểm định & KCS: Thử nghiệm điện trở mẫu đất, cát san lấp và mẫu dung dịch chất lưu.

[1] THÔNG SỐ MÁY ĐO ĐIỆN TRỞ KỸ THUẬT SỐ MILLER 400D (CODE 44550):
• Hãng sản xuất: M.C. Miller Co., Inc.
• Xuất xứ: 100% Hoa Kỳ (Made in USA)
• Mã sản phẩm: 44550
• Tên model: Miller 400D
• Dải đo điện trở: 0.01 Ω đến 10 MΩ (Tự động chọn dải đo / Auto-ranging)
• Độ chính xác đo lường:
  - Dải 0.01 Ω đến 1 MΩ: ±1% giá trị đọc ± 1 số cuối
  - Dải 1 MΩ đến 10 MΩ: ±5% giá trị đọc
• Độ phân giải tối đa: 0.01 Ω
• Tần số dòng điện thử nghiệm: Dòng xoay chiều đồng bộ tần số thấp (~97 Hz) chống nhiễu 50/60 Hz
• Điện áp đầu cực phát hở mạch: Tối đa 40 V RMS (an toàn cho người vận hành)
• Phương pháp đo hỗ trợ: 4 cực (Wenner 4-pin), 3 cực (Fall of potential), 2 cực
• Màn hình hiển thị: Màn hình tinh thể lỏng LCD 4.5 chữ số, tích hợp đèn nền làm việc ban đêm
• Nguồn cấp: Pin sạc NiMH tích hợp bên trong máy (cho phép hoạt động liên tục nhiều ngày hiện trường)
• Cổng sạc nguồn: Bộ sạc chuyển đổi nguồn AC (100 - 240 VAC, 50/60 Hz) hoặc nguồn tẩu sạc DC trên xe ô tô
• Kết nối đầu cuối: 4 cọc đấu dây cắm bắp chuối 4mm tiêu chuẩn (C1, P1, P2, C2)
• Vỏ bảo vệ máy: Hộp nhựa cấu trúc composite siêu bền, kín nước và chống bụi chuẩn IP67 (khi đóng nắp)
• Dải nhiệt độ môi trường làm việc: -10°C đến +50°C (14°F đến 122°F)
• Kích thước thân máy: Xấp xỉ 305 x 254 x 152 mm (12” x 10” x 6”)
• Trọng lượng máy: Xấp xỉ 3.8 kg.

[2] THÔNG SỐ CHI TIẾT CÁC MÃ PHỤ KIỆN TÙY CHỌN (OPTIONS):
• Option 2.1 - Ống thử đất 6" Soil Cylinder (Code 37020):
  - Đường kính trong: 6.0 inches (~152.4 mm)
  - Ứng dụng: Xác định điện trở suất thể tích của đất mẫu lớn theo chuẩn AASHTO T 288
  - Vật liệu: Nhựa acrylic công nghiệp chống va đập, chân tiếp xúc kim loại dẫn điện tiêu chuẩn
• Option 2.2 - Hộp thử đất loại nhỏ Small Soil Box (Code 37006):
  - Kích thước lòng hộp: Chuẩn ASTM G57 và AASHTO T 288 (dung tích xấp xỉ 270 mL)
  - Hệ số nhân hình học hộp: 1.0 cm (Resistivity = Điện trở đo x 1.0)
  - Vật liệu: Thân nhựa Acrylic trong suốt, hai điện cực dòng bằng đồng thau mạ, hai chân áp lực bằng kim loại không gỉ
• Option 2.3 - Bộ dây thử đất 4 chân 4-Pin Soil Test Leads (Code 44698):
  - Cấu tạo: Bộ 4 dây đo phân biệt theo 4 màu chuẩn (Đen, Đỏ, Vàng, Xanh lá)
  - Đầu cáp: Đầu cắm bắp chuối đúc sẵn chống gãy và kẹp cá sấu chịu lực
  - Chức năng: Chuyên dụng nối từ máy Miller 400D sang các tang quấn dây 4 chân
• Option 2.4 - Hộp thử đất loại lớn Large Soil Box (Code 37008):
  - Ứng dụng: Dùng cho mẫu đất lẫn đá sỏi thô cỡ lớn, bùn cát san lấp
  - Vật liệu: Khung nhựa siêu cứng trong suốt, dễ quan sát mẫu và vệ sinh
• Option 2.5 - Bộ điện trở chuẩn Resistor Kit (Code 15630):
  - Cấu tạo: Bộ các thanh điện trở mẫu độ chính xác cao (độ dung sai cực nhỏ ±0.1%)
  - Chức năng: Dùng để đối soát, kiểm chuẩn độ chính xác của máy Miller 400D trước khi đo đạc.
