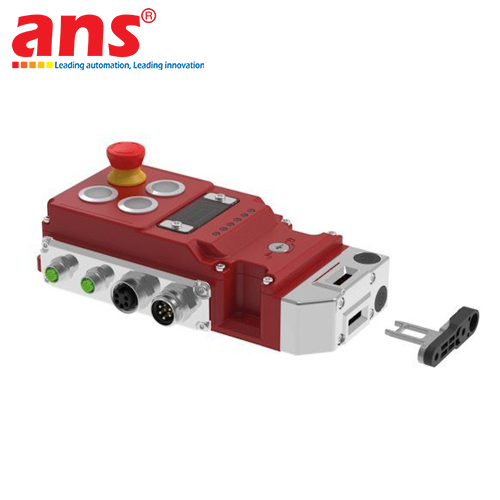

Hộp khóa an toàn IDEM 528110-1E-2BG-3BR-4BB UGB-NET CIP Safety chính hãng

Hộp khóa an toàn liên động Universal Gate Box dòng UGB-NET (Mã sản phẩm: 528110-1E-2BG-3BR-4BB - Model: UGB-NET-M-CIP-RR-TK Right-Hand) được nghiên cứu và phát triển bởi hãng IDEM Safety Switches Ltd (United Kingdom). Đây là giải pháp tích hợp tất cả trong một (All-In-One) đỉnh cao bao gồm: cảm biến an toàn công nghệ RFID chống can thiệp cấp độ cao, cơ cấu chốt khóa điện từ Solenoid chịu lực tới 3000N, giao thức an toàn truyền thông EtherNet/IP CIP Safety, cơ cấu khóa chìa an toàn Trapped Key (TK), nút ấn cơ học thoát hiểm khẩn cấp phía sau (Rear Release) và cụm 4 trạm nút bấm điều khiển máy trực tiếp.

GIẢI MÃ Ý NGHĨA CẤU HÌNH MÃ SẢN PHẨM 528110-1E-2BG-3BR-4BB:
- 528110 (UGB-NET-M-CIP-RR-TK Right-Hand): Thân kim loại đúc bền bỉ sơn đỏ (Die-cast Metal), hướng lắp đặt cho cửa mở bên phải (Right Hand), giao thức an toàn EtherNet/IP CIP Safety, tích hợp nút cơ học giải phóng khẩn cấp phía sau (Rear Release - RR) chống nhốt người bên trong lồng máy, tích hợp cơ cấu chìa khóa an toàn (Trapped Key - TK).
- 1E (Position 1): Nút dừng khẩn cấp Emergency Stop (E-Stop) có đèn báo chiếu sáng.
- 2BG (Position 2): Nút nhấn điều khiển màu xanh lá cây (Push Button Green) có đèn LED.
- 3BR (Position 3): Nút nhấn điều khiển màu đỏ (Push Button Red) có đèn LED.
- 4BB (Position 4): Nút nhấn điều khiển màu xanh dương (Push Button Blue) có đèn LED.

ƯU ĐIỂM NỔI BẬT:
- Tích hợp trực tiếp lên mạng điều khiển an toàn qua cổng Ethernet M12 D-Coded hỗ trợ kết nối chuỗi (Daisy-Chain), loại bỏ hàng loạt dây dẫn rườm rà về tủ điện PLC an toàn.
- Đạt mức an toàn cao nhất Cat 4 / PLe (theo ISO 13849-1) và SIL 3 (theo IEC 62061).
- Chống gian lận tối đa nhờ đầu đọc thẻ RFID với mã nhận diện duy nhất.

• Hãng sản xuất: IDEM Safety Switches Ltd
• Xuất xứ: United Kingdom
• Mã đặt hàng (Part Number): 528110-1E-2BG-3BR-4BB
• Dòng sản phẩm (Model): UGB-NET-M-CIP-RR-TK (Right-Hand)
• Giao thức truyền thông an toàn: EtherNet/IP với CIP Safety
• Kiểu lắp đặt cánh cửa: Cửa mở bên phải (Right-Hand)
• Lực giữ khóa (Holding Force - ISO 14119): F1Max = 3000N, Fzh = 2307N
• Cấu hình trạm điều khiển trên nắp (4 vị trí):
  - Vị trí 1 (1E): Nút dừng khẩn cấp E-Stop có đèn chiếu sáng
  - Vị trí 2 (2BG): Nút nhấn màu xanh lá cây (Button Green)
  - Vị trí 3 (3BR): Nút nhấn màu đỏ (Button Red)
  - Vị trí 4 (4BB): Nút nhấn màu xanh dương (Button Blue)
• Tính năng an toàn bổ trợ:
  - Rear Release (RR): Nút ấn cơ khí màu đỏ phía sau thoát hiểm khẩn cấp khi người bị kẹt bên trong lồng bảo vệ
  - Trapped Key (TK): Ổ khóa cơ khí giữ chìa an toàn khi máy đang chạy
  - Cảm biến RFID: Mã hóa RFID Type 4 cấp độ cao (Sao = 5mm, Sar = 20mm)
• Cổng kết nối truyền thông & nguồn:
  - Cổng dữ liệu mạng (Data): 2 x M12 D-Coded 4-Pin (Hỗ trợ Daisy-chain mạng)
  - Cổng cấp nguồn (Power): 2 x M12 A-Coded 5-Pin (hoặc 7/8")
• Điện áp hoạt động: 24V DC (+10% / -15%) chuẩn SELV/PELV
• Dòng điện tiêu thụ tối đa: 600 mA (Khi solenoid kích hoạt khóa) / Tối đa 1.0 A
• Thời gian đáp ứng tín hiệu dừng khẩn (E-Stop Response Time): Tối đa 36 ms (Từ lúc nhấn E-stop truyền đến bus trường)
• Vật liệu thân vỏ: Thân nhôm đúc phủ sơn đỏ công nghiệp (Die-Cast Aluminium), đầu ngàm khóa thép không gỉ Stainless Steel 316
• Cấp bảo vệ chống xâm nhập: IP65 (Chống bụi và tia nước áp lực công nghiệp)
• Tiêu chuẩn an toàn đạt được: Category 4, PLe (ISO 13849-1), SIL 3 (IEC 62061), ISO 14119, EN 60947-5-3
• Nhiệt độ làm việc: -5°C đến +50°C
• Ứng dụng: Lồng an toàn robot hàn, dây chuyền lắp ráp ô tô, máy đóng gói bao bì tự động, trạm dỡ tải hàng hóa tự động và máy CNC.
