Khóa cửa an toàn Euchner MGB2-L2HEB-PN-M-S3-GA-L-165505 chính hãng Đức | AnhNghiSon

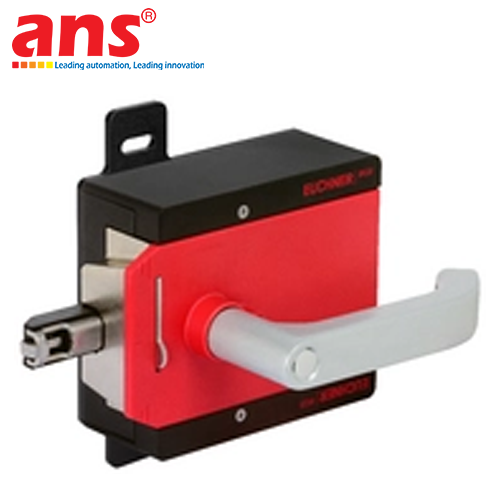

Hệ thống trạm kiểm soát cửa an toàn đa năng Euchner Multifunctional Gate Box thế hệ 2 Model MGB2-L2HEB-PN-M-S3-GA-L-165505 (Mã đặt hàng chính hãng: Order No. 165505) do tập đoàn Euchner GmbH + Co. KG (CHLB Đức) trực tiếp nghiên cứu, phát triển và chế tạo tại Đức, là giải pháp bảo vệ an toàn cửa máy hiện đại, toàn diện và kinh tế nhất cho các môi trường sản xuất tự động hóa thông minh Công nghiệp 4.0.

Giải pháp "All-in-One" thay thế toàn bộ hệ thống rời rạc:
Thay vì phải thi công kéo dây phức tạp cho nhiều thiết bị riêng lẻ như: công tắc hành trình, nam châm khóa từ, hộp nút bấm điều khiển, nút dừng khẩn cấp E-Stop, cơ cấu tay nắm khóa và cần mở thoát hiểm, MGB2 Modular tích hợp tất cả các tính năng cơ khí và điện tử vào một khối thân kim loại nguyên khối vững chắc gắn trực tiếp trên khung cửa máy.

Giải mã cấu hình mã hiệu kỹ thuật MGB2-L2HEB-PN-M-S3-GA-L-165505 (Order no. 165505):
- MGB2: Dòng trạm khóa cửa an toàn thế hệ thứ 2 (Modular architecture), thiết kế công thái học tối ưu với khả năng cấu hình module linh hoạt.
- L2: Cơ cấu khóa bảo vệ bằng lực hút cuộn điện từ Solenoid (Open-circuit current principle: Cấp điện để kích hoạt khóa chốt, ngắt điện để mở khóa), kết hợp giám sát liên tục trạng thái khóa chốt (Guard lock monitoring).
- H: Module tay nắm cửa công nghiệp bền bỉ (Handle module) tích hợp tấm dẫn hướng và cơ cấu chặn cơ khí chống xô lệch cửa.
- E: Trang bị 1 nút dừng khẩn cấp (Emergency Stop) có đèn LED chiếu sáng, thiết kế theo tiêu chuẩn ISO 13850 / EN 60947-5-5.
- B: Trang bị cụm 3 nút nhấn điều khiển tích hợp đèn nền LED có ký hiệu biểu tượng chức năng (Start, Reset, Request to enter...).
- PN: Module bus giao tiếp mạng truyền thông an toàn PROFINET / PROFIsafe, tích hợp switch mạng 2 cổng RJ45 (hỗ trợ cấu trúc vòng MRP).
- M: Công nghệ nhận dạng tần số vô tuyến RFID đa mã (Multicode transponder coding), chống lại mọi hành vi cố tình vô hiệu hóa hoặc đánh lừa công tắc an toàn.
- S3: Cổng giắc cắm công nghiệp M23 tích hợp chuyên dụng để kết nối nhanh công tắc cho phép cầm tay (Handheld Enabling Switch).
- GA: Tích hợp cơ cấu lẫy mở khẩn cấp thoát hiểm từ bên trong (Escape Release MGB-E-A2) kèm tấm gá bắt bu lông chuyên dụng.
- L: Cấu hình bản lề cửa mở bên trái (Door hinge DIN left), có thể tùy chỉnh đảo chiều sang phải trong quá trình lắp đặt.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Cấp an toàn cao nhất thế giới (Category 4 / PL e / SIL 3): Đáp ứng các chỉ thị an toàn máy móc khắt khe nhất theo EN ISO 13849-1 và EN IEC 62061 cho cả hai chức năng: giám sát vị trí đóng cửa (Door position) và giám sát chốt khóa bảo vệ (Guard locking).
- Lực giữ khóa cực lớn Fzh = 2.000 N (Lực phá hủy cơ học Fmax = 2.600 N): Đảm bảo cánh cửa hàng rào máy ép, buồng robot luôn được khóa chặt vững chắc, loại bỏ hoàn toàn khả năng người vận hành vô tình giật mở cửa khi máy chưa dừng hẳn.
- Tích hợp cổng cắm công tắc cho phép M23 (Enabling Switch): Cho phép kỹ thuật viên bảo trì cắm trực tiếp tay bấm an toàn 3 vị trí (3-stage enabling switch) khi cần bước vào bên trong khu vực nguy hiểm để teach robot hoặc căn chỉnh máy, đảm bảo an toàn sinh mạng tuyệt đối.
- Cần mở thoát hiểm khẩn cấp bên trong (Escape Release): Khi có công nhân vô tình bị kẹt lại bên trong hàng rào an toàn lúc cửa bị khóa ngoài, chỉ cần một thao tác gạt tay cần cơ học màu đỏ từ bên trong, chốt khóa sẽ lập tức nhả ra để mở cửa thoát hiểm cơ khí mà không cần cấp nguồn điện.
- Kết cấu siêu bền bỉ chuẩn IP65: Thân vỏ đúc bằng hợp kim kẽm mạ niken kết hợp nhựa kỹ thuật gia cường sợi thủy tinh và thép không gỉ, chịu va đập cơ học nặng, kháng dầu mỡ làm mát và bụi kim loại trong môi trường nhà máy.

Các ngành nghề áp dụng tiêu biểu:
- Ngành Công nghiệp Sản xuất & Lắp ráp Ô tô: Hàng rào bảo vệ robot hàn thân vỏ, trạm dập khung gầm, buồng sơn tĩnh điện và dây chuyền lắp ráp tự động.
- Trạm Robot công nghiệp (Robotic Workcells): Khóa liên động cửa bảo vệ an toàn cho robot gắp hàng, robot đóng gói pallet và robot hàn laser.
- Ngành Gia công kim loại & Máy công cụ: Buồng máy phay giường CNC cỡ lớn, máy cắt laser fiber khổ lớn, máy dập vuốt thủy lực.
- Ngành Đúc nhựa & Cao su: Cửa bảo vệ khuôn ép máy đúc phun nhựa công suất lớn, máy lưu hóa lốp xe.
- Ngành Hậu cần & Kho vận thông minh: Cửa rào chắn an toàn hệ thống cẩu trục xếp dỡ tự động (AS/RS) và máy phân loại kiện hàng tốc độ cao.

• Hãng sản xuất: Euchner (Euchner GmbH + Co. KG)
• Xuất xứ: 100% CHLB Đức (Made in Germany)
• Dòng sản phẩm: Hệ thống khóa cửa an toàn đa năng MGB2 Modular (Multifunctional Gate Box)
• Mã hiệu model đầy đủ: MGB2-L2HEB-PN-M-S3-GA-L-165505
• Mã đặt hàng chính hãng (Order no.): 165505
• Nguyên lý khóa bảo vệ (Guard Locking Principle): Khóa bằng lực cuộn hút Solenoid (L2 - Open-circuit current principle, cấp điện để khóa)
• Lực giữ khóa danh định (Locking Force Fzh): 2.000 N (Theo EN ISO 14119)
• Lực phá hủy cơ học tối đa (Max. Locking Force Fmax): 2.600 N
• Lực giữ chốt cửa đóng (Latching Force): Xấp xỉ 25 N
• Công nghệ mã hóa an toàn: Đầu đọc thẻ RFID Transponder đa mã (Multicode) chống gian lận
• Đánh giá an toàn (Theo EN ISO 13849-1 & EN IEC 62061):
  - Giám sát vị trí cửa (Guard position monitoring): Performance Level PL e / SIL 3 / Category 4
  - Giám sát chốt khóa (Guard lock monitoring): Performance Level PL e / SIL 3 / Category 4
  - Tín hiệu an toàn nút dừng khẩn cấp E-Stop: PL e / SIL 3 / Category 4
  - Thời gian sử dụng an toàn (Mission Time): 20 năm
  - Xác suất xảy ra sự cố nguy hiểm mỗi giờ (PFHD): 2.62 x 10^-9
• Cấu hình điều khiển & Đèn báo tích hợp:
  - 1 nút dừng khẩn cấp (Emergency Stop) dạng nấm có đèn LED chiếu sáng theo ISO 13850
  - 3 nút nhấn cơ học (Pushbuttons) có đèn LED chiếu sáng tích hợp biểu tượng
  - 1 cổng giắc cắm công nghiệp M23 kết nối công tắc cho phép (Enabling Switch)
• Cần mở thoát hiểm khẩn cấp (Escape Release): Tích hợp cần gạt cơ khí bên trong kèm tấm gá (MGB-E-A2)
• Giao thức truyền thông mạng an toàn: PROFINET / PROFIsafe (qua bus module MBM tích hợp switch 2 cổng)
• Kiểu kết nối cổng mạng: 2 cổng RJ45 (AIDA-compliant / tiêu chuẩn) hỗ trợ cấu trúc vòng dự phòng MRP
• Chiều bản lề cửa: Cửa bản lề bên trái (Door hinge DIN left, có thể cấu hình lại)
• Điện áp cấp nguồn hoạt động: 24 VDC (±15%)
• Dòng điện tiêu thụ: Tối đa 350 mA (chưa bao gồm dòng điều khiển phụ tải)
• Cấp bảo vệ chống xâm nhập: IP65 theo chuẩn EN 60529 (kháng bụi tuyệt đối và chống tia nước phun áp lực)
• Vật liệu thân vỏ: Kẽm đúc mạ Niken (Nickel-plated die-cast zinc), nhựa kỹ thuật gia cường sợi thủy tinh và thép không gỉ
• Dải nhiệt độ môi trường làm việc: -30°C đến +55°C (-22°F đến +131°F)
• Dải nhiệt độ bảo quản: -30°C đến +70°C
• Khả năng chịu rung và sốc: Đáp ứng chuẩn EN IEC 60947-5-3
• Tiêu chuẩn chứng nhận quốc tế: CE, cULus Listed, TÜV, PROFIsafe certified, ISO 9001.
