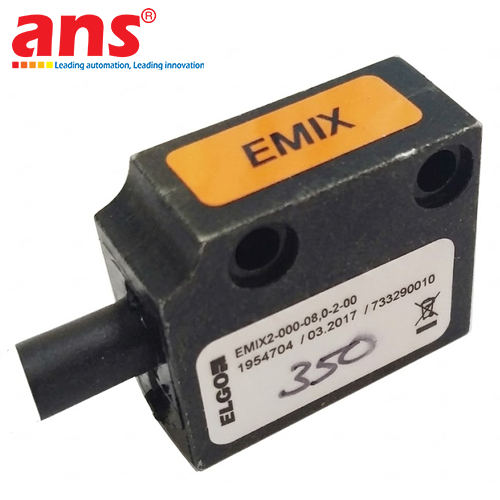

Đầu đọc thước từ đo chiều dài gia tăng ELGO Model EMIX2-000-01.5-2-00 do hãng ELGO Electronic GmbH & Co. KG (CHLB Đức) trực tiếp nghiên cứu, phát triển và chế tạo, là dòng cảm biến mã hóa tuyến tính từ tính (Magnetic Incremental Linear Encoder) tích hợp sẵn bộ vi xử lý nội suy tín hiệu (Integrated Interpolator) trong một thân vỏ vô cùng nhỏ gọn.

Khác biệt hoàn toàn với các hệ thống thước đo quang học (Glass Scales) rất dễ bị gián đoạn tín hiệu khi bị dầu bôi trơn, hơi ẩm hoặc phoi tiện bám vào mặt kính, hệ thống đo lường từ tính của ELGO vận hành dựa trên nguyên lý quét không tiếp xúc (Non-contact Scanning) trường từ tính biến thiên của dải băng từ chuyên dụng MB20-20-10-1-R. Nhờ đó, cảm biến hoàn toàn miễn nhiễm với mọi loại chất bẩn công nghiệp, không bị hao mòn cơ học theo thời gian và mang lại tuổi thọ vận hành gần như vô hạn.

Giải mã cấu hình mã hiệu kỹ thuật EMIX2-000-01.5-2-00:
- EMIX2: Dòng đầu đọc từ tính gia tăng thế hệ 2 nhỏ gọn, tích hợp sẵn mạch vi xử lý chuyển đổi và nội suy tín hiệu xung vuông (Integrated Sensor & Translator).
- 000: Độ phân giải tiêu chuẩn 0.01 mm (10 µm) khi đánh giá 4 sườn xung (4-edge evaluation), tần số đáp ứng xung cao.
- 01.5: Cáp tín hiệu gắn liền thân dài 1.5 mét (Cable length: 1.5 meters).
- 2: Cáp tín hiệu cao cấp chuyên dụng cho xích dẫn cáp chuyển động (Drag chain suitable cable), vỏ bọc chống dầu mỡ và chống mài mòn uốn gập liên tục.
- 00: Cấu hình ngõ ra tiêu chuẩn (Standard Version): Nguồn cấp dải rộng 10 - 30 VDC, ngõ ra công suất Push-Pull (HTL) tương thích trực tiếp với ngõ vào bộ đếm tốc độ cao High-Speed Counter của PLC.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Tích hợp nguyên khối cảm biến Hall và mạch nội suy tín hiệu: Toàn bộ cụm cảm biến từ trường và mạch điện tử nội suy vi xử lý được đúc kín bên trong một thân vỏ kim loại kẽm đúc nguyên khối siêu nhỏ gọn (chỉ 40 x 14.5 x 25 mm). Thiết kế này cho phép lắp đặt dễ dàng vào các không gian khe hẹp của bàn trượt máy công cụ mà không cần gắn thêm hộp xử lý tín hiệu rời cồng kềnh.
- Đo lường không tiếp xúc với khoảng cách đọc an toàn: Cảm biến duy trì khoảng cách đọc (Air Gap) từ 0.1 mm đến tối đa 0.8 mm so với mặt băng từ MB20. Khoảng cách này đảm bảo an toàn tuyệt đối, triệt tiêu hoàn toàn hiện tượng cọ sát gây xước thước khi bàn trượt di chuyển với vận tốc cao lên tới 4.0 m/s.
- Tín hiệu ngõ ra xung vuông chất lượng cao (A, /A, B, /B, Z, /Z): Xuất ra 2 kênh xung vuông lệch pha 90° (A và B) giúp bộ điều khiển nhận biết chiều chuyển động tiến/lùi, các kênh bù đảo (/A, /B) chống nhiễu đường truyền tuyệt hảo và xung đồng bộ điểm gốc Zero Index (Z, /Z) xuất hiện tuần hoàn theo bước cực từ 2 mm để thiết lập chuẩn vị trí.
- Đèn LED đa màu chỉ thị trạng thái vận hành tức thời: Mặt lưng đầu đọc tích hợp đèn LED chỉ thị trực quan: Đèn sáng xanh báo hiệu cảm biến cấp nguồn và nhận tín hiệu từ trường chuẩn; đèn nhấp nháy hoặc đổi màu cảnh báo khi khoảng cách giữa đầu đọc và băng từ vượt quá giới hạn cho phép hoặc tốc độ di chuyển quá nhanh.
- Cấp bảo vệ công nghiệp IP67 bền bỉ: Thân vỏ kim loại đúc nguyên khối được đổ keo epoxy đặc kín hoàn toàn, đạt chuẩn kháng nước và kháng bụi IP67. Thiết bị vận hành ổn định trong điều kiện bị ngâm trong bể dung dịch làm mát (Coolant), dầu bôi trơn máy mài và bụi đá mài sắc nhọn.

Các ngành nghề áp dụng tiêu biểu:
- Ngành chế tạo máy công cụ & Gia công cơ khí: Bàn trượt trục X-Y-Z máy phay CNC, máy tiện, máy mài phẳng, máy cắt dây EDM, máy cưa vòng kim loại.
- Ngành gia công kim loại tấm: Máy chấn uốn tôn thủy lực (Press Brakes), máy cắt tôn thủy lực (Shearing machines), cữ chặn phôi tự động.
- Ngành chế biến gỗ công nghiệp: Máy cưa bàn trượt tự động, máy khoan liên kết nhiều đầu, máy phay cạnh CNC, máy dán chỉ cạnh tự động.
- Ngành gia công đá & Vật liệu xây dựng: Máy cắt đá hoa cương/granite cầu xoay, máy mài cạnh kính tấm công nghiệp.
- Tự động hóa & Đóng gói bao bì: Trục trượt robot gantry, cơ cấu định vị máy dán nhãn, máy in lụa cuộn tròn và hệ thống vận chuyển khay linh kiện.

• Hãng sản xuất: ELGO Electronic (ELGO Electronic GmbH & Co. KG)
• Xuất xứ: 100% CHLB Đức (Made in Germany)
• Dòng sản phẩm: Hệ thống đo chiều dài gia tăng từ tính EMIX Series (Magnetic Incremental Length Measuring System)
• Mã hiệu model: EMIX2-000-01.5-2-00
• Nguyên lý đo lường: Cảm biến mảng từ trường Hall quét không tiếp xúc (Non-contact Magnetic Scanning)
• Băng từ tương thích: Băng từ ELGO loại MB20-20-10-1-R (hoặc dòng MB20 tương ứng với bước cực từ 2 mm)
• Bước cực từ danh định (Pole Pitch): 2 mm (cực Bắc/Nam xen kẽ)
• Độ phân giải đo lường: 0.01 mm (10 µm) khi đánh giá 4 sườn xung (4-edge evaluation)
• Độ lặp lại (Repeat Accuracy): ±1 bước xung (±0.01 mm / ±10 µm)
• Khoảng cách đọc làm việc (Reading Distance / Air Gap): 0.1 mm đến tối đa 0.8 mm
• Vận tốc di chuyển tối đa: Lên đến 4.0 m/s (phụ thuộc vào tần số lấy mẫu và độ phân giải)
• Tín hiệu ngõ ra (Output Signals): Các kênh xung vuông vi sai A, /A, B, /B, Z, /Z (Xung A/B lệch pha 90° điện học)
• Mạch điều khiển ngõ ra: Mạch Push-Pull (HTL) chịu tải cao hoặc vi sai Line Driver
• Mức điện áp tín hiệu ngõ ra: Mức Push-Pull tương ứng theo điện áp nguồn cấp 10 - 30 VDC
• Điện áp nguồn cấp hoạt động: 10 đến 30 VDC (±5% độ gợn sóng)
• Dòng điện tiêu thụ: Tối đa 150 mA (chưa bao gồm dòng tải ngõ ra)
• Đèn chỉ thị trạng thái: Đèn LED đa màu tích hợp (Hiển thị nguồn, cường độ từ trường và trạng thái lỗi)
• Chiều dài cáp kết nối: 1.5 mét (Mã 01.5)
• Đặc tính cáp: Cáp chuyên dụng chịu uốn xích dẫn cáp (Drag chain suitable), vỏ ngoài PUR/PVC chống dầu mỡ và mài mòn cơ học
• Đầu nối dây: Dạng đầu cáp để trần (Flying leads / Open cable ends)
• Vật liệu thân vỏ đầu đọc: Kẽm đúc mạ kẽm áp lực cao (Zinc die-cast), đổ keo bảo vệ bên trong
• Kích thước thân đầu đọc: 40 x 14.5 x 25 mm (Dài x Rộng x Cao)
• Cấp bảo vệ chống xâm nhập: IP67 theo chuẩn EN 60529 (chống bụi bẩn và ngâm nước tạm thời)
• Dải nhiệt độ môi trường làm việc: -10°C đến +70°C (+14°F đến +158°F)
• Dải nhiệt độ bảo quản: -25°C đến +85°C (-13°F đến +185°F)
• Khả năng chịu rung động: 10g (50 - 2000 Hz) theo tiêu chuẩn IEC 60068-2-6
• Khả năng chịu va đập sốc: 30g (thời gian 11 ms) theo tiêu chuẩn IEC 60068-2-27
• Tiêu chuẩn chất lượng: Đạt chứng nhận CE, RoHS, ISO 9001.
