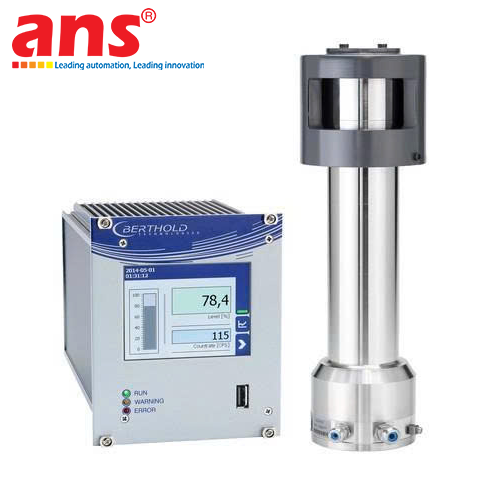

Đầu dò đo mức Berthold 48452-01 LB 6739-01 CsI 40/50 GAMMAcast chính hãng Đức

Đầu dò đo mức khuôn đúc phóng xạ Berthold 48452-01 (mã cấu hình kỹ thuật: Berthold LB 6739-01 CsI 40/50, without water cooling) thuộc dòng sản phẩm GAMMAcast Radiometric Mould Level Detector danh tiếng của tập đoàn Berthold Technologies (CHLB Đức). Đây là giải pháp đo lường công nghệ hạt nhân phi tiếp xúc (Non-contact Radiometric Measurement) đỉnh cao được thiết kế riêng biệt để kiểm soát mức thép lỏng bên trong khuôn đúc kết tinh của các máy đúc liên tục (Continuous Casting Machine - CCM) phôi thanh, phôi tấm và phôi phiến trong ngành luyện kim hiện đại.

Thiết bị vận hành dựa trên nguyên lý suy giảm bức xạ gamma (Gamma Attenuation Principle). Nguồn phóng xạ (thường là Co-60 hoặc Cs-137) được đặt trong hộp chắn chì chuyên dụng ở một bên khuôn đúc, phát chùm tia gamma hẹp đi xuyên qua thành khuôn đồng và lớp thép nóng chảy. Khi mực thép lỏng dâng lên hoặc hạ xuống, cường độ bức xạ truyền qua sẽ thay đổi tỷ lệ nghịch. Đầu dò Berthold 48452-01 gắn ở phía đối diện sẽ phát hiện sự thay đổi bức xạ này với độ nhạy cực kỳ tinh vi. Lõi cảm biến sử dụng tinh thể nhấp nháy Caesium Iodide chất lượng cao (CsI Scintillation Crystal) với kích thước đường kính/chiều dài tiêu chuẩn Ø40/50 mm kết hợp cùng ống nhân quang điện tử (Photomultiplier Tube - PMT). Tinh thể CsI có hiệu suất chuyển đổi lượng tử photon gamma thành xung ánh sáng cao vượt trội so với tinh thể NaI truyền thống, giúp hệ thống phát hiện chính xác những dao động mực thép nhỏ nhất trong vòng vài mili-giây mà chỉ cần sử dụng nguồn bức xạ có hoạt độ phóng xạ cực thấp, đảm bảo an toàn bức xạ tối đa cho công nhân vận hành.

Phiên bản Berthold LB 6739-01 (48452-01) là cấu hình đặc thù "without water cooling" (không sử dụng áo làm mát bằng nước). Nhờ thiết kế tối ưu hóa khả năng tự cách nhiệt cùng các linh kiện quang điện tử và mạch xử lý vi sai chịu nhiệt độ môi trường cao bên trong vỏ bọc thép không gỉ kín khí áp lực, thiết bị hoạt động hoàn toàn ổn định tại các vị trí khuôn đúc có hệ thống thông gió tốt mà không cần kết nối đường ống nước làm mát phức tạp. Điều này loại bỏ hoàn toàn nguy cơ rò rỉ nước gần khu vực thép lỏng nhiệt độ hàng nghìn độ C (nguy cơ gây nổ hơi nước nguy hiểm), giúp việc lắp đặt, bảo trì và thay thế cảm biến trên sàn thao tác đúc trở nên cực kỳ tinh gọn, nhanh chóng và an toàn.

Đầu dò Berthold 48452-01 liên tục truyền tín hiệu xung đếm tần số cao (Pulse Rate Output) về bộ điều khiển trung tâm (như Berthold LB 452 hoặc hệ thống PLC tự động điều khiển dòng rót thanh trượt tundish stopper/sliding gate). Nhờ thuật toán ổn định điểm đo độc quyền và cơ chế tự động bù suy biến nguồn (Source Decay Compensation), hệ thống duy trì độ chuẩn xác tuyệt đối trong nhiều năm vận hành liên tục, triệt tiêu hiện tượng dâng tràn phôi hoặc thủng phôi đúc (break-out), tối ưu hóa chất lượng bề mặt phôi thép đúc và tăng tốc độ kéo phôi lên mức tối đa cho nhà máy thép.

• Hãng sản xuất: Berthold Technologies GmbH & Co. KG
• Xuất xứ: Đức (Germany / EU)
• Mã số linh kiện đặt hàng (Part Number): Berthold 48452-01
• Model kỹ thuật chi tiết: Berthold LB 6739-01 CsI 40/50, without water cooling
• Tên dòng sản phẩm thương mại: Berthold 48452-01 GAMMAcast Radiometric Mould Level Detector
• Nguyên lý đo lường: Đo suy giảm bức xạ gamma phi tiếp xúc (Radiometric Gamma Attenuation)
• Nguồn phóng xạ tương thích: Đồng vị phóng xạ Co-60 (Cobalt-60) hoặc Cs-137 (Caesium-137)
• Loại tinh thể nhấp nháy (Scintillation Crystal): Tinh thể Caesium Iodide (CsI) độ nhạy cao
• Kích thước tinh thể nhấp nháy: Đường kính Ø40 mm, chiều dài 50 mm (CsI 40/50)
• Cấu hình làm mát (Cooling Configuration): Phiên bản không làm mát nước (Without water cooling - làm mát tự nhiên/vỏ cách nhiệt)
• Bộ biến đổi quang điện: Ống nhân quang điện tử (Photomultiplier Tube - PMT) tích hợp mạch ổn định điện áp cao
• Tốc độ đáp ứng đo lường: Thời gian phản hồi tính bằng mili-giây (ms), đáp ứng chu trình điều khiển vòng kín tốc độ cao
• Tín hiệu ngõ ra: Tín hiệu xung kỹ thuật số tần số cao truyền dẫn chống nhiễu (Digital pulse output to evaluation unit)
• Bộ điều khiển đánh giá tương thích: Hệ thống điều khiển Berthold GAMMAcast LB 452 / LB 352
• Vật liệu thân vỏ bảo vệ bên ngoài: Thép không gỉ công nghiệp chịu lực và chống ăn mòn hóa chất (Stainless Steel Housing)
• Khả năng chống rung động: Chịu rung động và va đập cơ học cường độ cao theo tiêu chuẩn luyện kim nặng
• Dải nhiệt độ môi trường làm việc: -20°C đến +60°C (cho phép làm việc cạnh khuôn đúc có che chắn bức xạ nhiệt)
• Cấp bảo vệ chống bụi và nước: IP65 / IP66 tiêu chuẩn công nghiệp
• Ứng dụng tích hợp: Máy đúc liên tục (CCM) phôi billet, bloom, slab và beam blank
