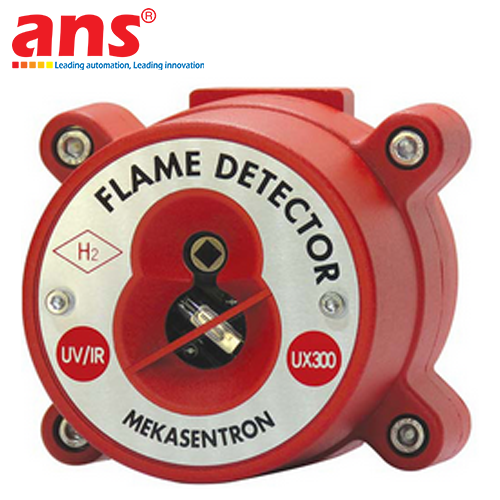

Đầu báo ngọn lửa Hydro UV/IR 30m Mekasentron UX300 Hydrogen phòng nổ ATEX chính hãng

Đầu báo ngọn lửa quang học kết hợp dải phổ tử ngoại và hồng ngoại tầm xa chuyên dụng cho khí Hydro Mekasentron UX300 Hydrogen (Long-Range 30M Hydrogen UV/IR Optical Flame Detector) là thiết bị giám sát và cảnh báo cháy nổ tự động thế hệ mới được nghiên cứu, phát triển và chế tạo bởi tập đoàn Mekasentron Inc. (Hàn Quốc). Thiết bị được tối ưu hóa đặc biệt nhằm giải quyết bài toán an toàn phòng cháy tại các tổ hợp năng lượng mới quy mô lớn: phát hiện chính xác và tức thời ngọn lửa khí Hydro (Hydrogen Flames) – loại ngọn lửa bùng phát ở nhiệt độ cực cao, không sinh khói, không có hạt muội than và gần như vô hình trước mắt thường dưới ánh sáng ban ngày.

Cơ chế vận hành của Mekasentron UX300 Hydrogen dựa trên sự tích hợp đồng bộ giữa mắt thu quang phổ tử ngoại băng hẹp Solar-Blind UV (thu nhận dải bức xạ cực tím mạnh mẽ của phản ứng cháy Hydro) và cảm biến hồng ngoại IR chuyên biệt (bắt dải phổ hơi nước nhiệt độ cao sinh ra từ phản ứng cháy 2H2 + O2 -> 2H2O). Bộ vi xử lý tín hiệu số DSP 32-bit nâng cấp thực hiện phân tích tương quan quang phổ kép và thuật toán phân tích tần số chớp nháy quang học (Flicker Frequency Analysis). Cơ chế xác thực kép này giúp triệt tiêu hoàn toàn các báo động giả gây ra bởi ánh sáng mặt trời tự nhiên, tia hồ quang hàn điện, đèn halogen chiếu sáng công nghiệp, sét đánh hoặc bức xạ nhiệt từ máy móc đang hoạt động xung quanh.

Điểm vượt trội của phiên bản UX300 Hydrogen là khả năng mở rộng khoảng cách phát hiện hiệu dụng lên đến 30 mét đối với ngọn lửa khí Hydro và đám cháy n-Heptane tiêu chuẩn, với góc quan sát hình nón 90° x 90° (mở rộng tối đa 100° – 120°) và thời gian đáp ứng cảnh báo siêu nhanh dưới 5 giây. Nhờ đó, hệ thống lập tức kích hoạt van ngắt khẩn cấp đường ống dẫn khí Hydro và gửi tín hiệu xả hệ thống dập lửa tự động trước khi ngọn lửa gây cháy lan hoặc gây nổ áp suất phá hủy công trình.

Về cấu tạo cơ khí công nghiệp, Mekasentron UX300 Hydrogen được bảo vệ bởi thân vỏ bằng Hợp kim nhôm đúc áp lực nguyên khối sơn phủ Epoxy chống ăn mòn hóa chất (hoặc tùy chọn Thép không gỉ Inox SUS316 cao cấp), đạt chuẩn kín nước, kháng bụi IP66/IP67 và vận hành bền bỉ từ -40°C đến +75°C. Cấp an toàn phòng nổ chuẩn quốc tế Ex db IIC T6 Gb / Ex db IIB+H2 T6 Gb (ATEX, IECEx) cho phép thiết bị vận hành an toàn tuyệt đối trong các vùng nguy hiểm Zone 1 và Zone 2 có nguy cơ rò rỉ khí Hydro nồng độ cao. Thiết bị trang bị đầy đủ ngõ ra tiếp điểm Relay báo cháy (Fire Alarm NO), Relay báo lỗi (Fault Alarm NC) và cổng truyền thông nối tiếp RS-485 chuẩn Modbus RTU, dễ dàng kết nối đồng bộ vào tủ trung tâm báo cháy tòa nhà hoặc hệ thống điều khiển SCADA/DCS toàn nhà máy.

• Hãng sản xuất: Mekasentron Inc. (Korea)
• Dòng sản phẩm: Đầu báo ngọn lửa quang học UV/IR phòng nổ tầm xa chuyên dụng Hydro (Long-Range Hydrogen UV/IR Flame Detector)
• Mã sản phẩm (Model): UX300 Hydrogen
• Nguyên lý cảm biến: Phổ quang học kép Tử ngoại băng hẹp (Solar-Blind UV) và Hồng ngoại (IR)
• Nguồn cháy giám sát trọng tâm: Đám cháy khí Hydro (Hydrogen H2 Gas Fires) và nhiên liệu Hydrocarbon (Gas, Xăng dầu, Cồn, Dung môi hữu cơ)
• Khoảng cách phát hiện định mức (Detection Range): 30 mét đối với ngọn lửa khí Hydro và đám cháy n-Heptane tiêu chuẩn (0.1 m² pan fire)
• Góc quan sát bao phủ (Field of View - FOV): 90° ngang × 90° dọc (Góc mở tối đa lên đến 100° ~ 120°)
• Thời gian đáp ứng báo động (Response Time): Dưới 5 giây (< 5s)
• Cấp an toàn phòng nổ (Explosion-Proof Ratings):
  - Ex db IIC T6 Gb, IP66/67 (ATEX)
  - Ex db IIB+H2 T6 Gb, IP66 (ATEX, IECEx, NEPSI)
  - Ex tb IIIC T85ºC Db, IP66/67 (ATEX)
• Cấp bảo vệ chống bụi & nước (IP Rating): IP66 / IP67
• Điện áp hoạt động danh định: DC 24V (Dải điện áp hoạt động: 18V đến 30V DC)
• Công suất tiêu thụ điện: Dòng hoạt động trung bình ~100mA / Công suất tối đa ≤ 3W (@24V DC)
• Ngõ ra tiếp điểm Relay (Relay Outputs):
  - Tiếp điểm báo cháy (Fire Alarm Relay): Form A (Thường mở NO), tự khóa trạng thái (Latching), định mức tiếp điểm 2A @ 30V DC
  - Tiếp điểm báo lỗi (Fault Alarm Relay): Form B (Thường đóng NC), thường trực cấp nguồn (Normally Energized), 2A @ 30V DC
• Giao thức truyền thông kỹ thuật số: Cổng nối tiếp RS-485 chuẩn Modbus RTU
• Tương thích điện từ trường (EMC): Chống nhiễu điện từ trường công nghiệp nặng
• Kích thước thân thiết bị (Rộng x Cao x Dày): 94 mm x 96 mm x 105 mm
• Kích thước cổng luồn cáp (Conduit Entry): M20 × 1.5 mm (hoặc tùy chọn 1/2" NPT)
• Quy cách cáp khuyến nghị: Cáp bọc kim chống nhiễu 14 AWG đến 24 AWG
• Vật liệu thân vỏ: Hợp kim nhôm đúc áp lực (Die-Cast Aluminium) sơn Epoxy tĩnh điện (Tùy chọn: Thép không gỉ Inox SUS316)
• Trọng lượng thiết bị: Khoảng 1.4 kg (Bản SUS316: ~3.2 kg)
• Dải nhiệt độ vận hành: -40 °C đến +75 °C
• Độ ẩm môi trường làm việc: 0% đến 95% RH (không ngưng tụ hơi nước)
• Tiêu chuẩn kiểm định & Chứng nhận quốc tế: ATEX, IECEx, KFI, KGS, NEPSI, CE, RoHS compliant
