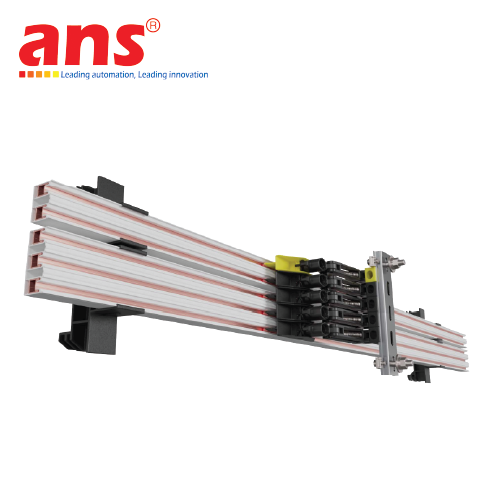

Compact current collector VCL2 0144607/01 VAHLE Vietnam

TỔNG QUAN

Hệ thống dẫn điện nhỏ gọn hai cực VCL2 được phát triển đặc biệt cho các ứng dụng hậu cần nội bộ khác nhau. Với kích thước nhỏ gọn và độ bền cao, VCL2 sở hữu các đặc tính lý tưởng cho các ứng dụng vận chuyển hàng hóa nhỏ trong kho hoặc cho các phương tiện vận chuyển khác. Ngoài ra, việc lắp đặt VCL2 rất đơn giản nhờ số lượng bộ phận tối thiểu và hệ thống kẹp dễ sử dụng.

AN TOÀN

Hệ thống dẫn điện nhỏ gọn VCL2 được thiết kế theo tiêu chuẩn VDE 0100. Nó tuân thủ các yêu cầu an toàn của hệ thống dẫn điện hiện hành và được bảo vệ chống tiếp xúc ngẫu nhiên theo tiêu chuẩn VDE 0470, phần 1 (cấp bảo vệ IP 2X).

Các bộ thu dòng điện chỉ được bảo vệ chống tiếp xúc nếu chổi than nằm hoàn toàn trong thanh dẫn điện. Đối với các hệ thống thanh dẫn điện nằm ở khoảng cách an toàn, nơi mà trong điều kiện hoạt động bình thường, các bộ thu dòng điện rời khỏi thanh dẫn điện, cần phải có biện pháp bảo vệ chống tiếp xúc tại chỗ, ví dụ như bằng cách sử dụng các rào chắn hoặc bằng cách ngắt điện. Tuy nhiên, điều này chỉ áp dụng cho điện áp trên 25 volt AC hoặc 60 volt DC.
Hình 1 cho thấy ngón tay VDE không thể chạm vào các bộ phận mang điện. Thanh ray cách điện bao phủ thanh dẫn điện cung cấp khả năng cách điện tốt để đảm bảo an toàn tối đa. Có thể lắp đặt bất kỳ số lượng dây dẫn nào cạnh nhau với yêu cầu không gian tối thiểu.
Các đoạn ray tiêu chuẩn dài 4 m, nhưng cũng có các đoạn ngắn hơn. Dây dẫn nối đất có màu vàng, được đánh dấu bằng một vạch xanh lá cây liên tục tại vỏ cách điện.
