Schenck Process V090162.B01

(Dòng sản phẩm SENSiQ Weighing Portfolio)

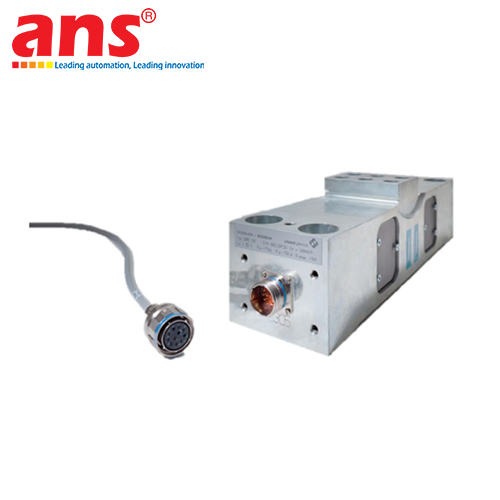

Giới thiệu tổng quan sản phẩm: Cáp tín hiệu đo lường chuyên dụng hệ thống cân công nghiệp (High-Precision Measuring Instrumentation Cable) Schenck Process V090162.B01 SENSiQ 11 Pole là giải pháp phần cứng truyền dẫn phân khúc công nghệ cao cấp, được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Schenck Process ở Đức. Trong cấu trúc cơ điện của các tổ hợp hạ tầng công nghiệp nặng, nhà máy luyện kim chế biến thép, trạm nghiền xi măng, mỏ khai khoáng hoặc các nhà máy nhiệt điện, hệ thống cân định lượng và cân Silo lưu trữ luôn phải vận hành trong điều kiện rung lắc cơ học cực độ và ngập tràn các nguồn xung nhiễu điện từ trường mạnh (EMI).

Mã hiệu V090162.B01 được thiết kế chuyên biệt như một cấu phần mạch vòng dải rộng bắt buộc, kết nối trực tiếp khối cảm biến tải trọng (Loadcell) với bộ điều khiển xử lý trung tâm, bảo đảm dữ liệu khối lượng thời gian thực luôn mịn, chính xác và không bị trôi dải biên độ.

Nguyên lý truyền mạch số liệu millivolt và Ưu thế của Cấu trúc kết nối 11 chân (11 Pole Layout): Bản chất vận hành của model Schenck V090162.B01 dựa trên nền tảng kỹ thuật bảo toàn biên độ dòng tải điện áp cực thấp. Các cảm biến lực công nghiệp nặng trích xuất dữ liệu tải dưới dạng dải điện áp tỷ lệ millivolt trên volt (mV/V). Do biên độ tín hiệu này vô cùng nhỏ và nhạy cảm, bất kỳ sự sụt áp nào trên đường dây dây dẫn hoặc tác động từ điện trở ký sinh của chiều dài cáp đều dẫn đến sai số nghiêm trọng cho tổng khối lượng hiển thị.

Để xử lý triệt để bài toán suy hao dòng, dòng sản phẩm SENSiQ ứng dụng giải pháp kết nối cấu trúc 11 chân (11 Pole) độc quyền kết hợp socket đầu nối khóa cơ khí hardened cứng cáp. Sơ đồ các lõi dây dẫn dồi dào bên trong cáp đảm nhiệm đồng thời các chu trình công nghệ độc lập bao gồm:

• Đường cấp nguồn kích thích (Excitation cộng và Excitation trừ): Truyền dẫn nguồn điện một chiều DC ổn định nuôi bo mạch cầu điện trở Wheatstone của loadcell.

• Đường phản hồi bù áp (Sense cộng và Sense trừ): Tạo thành mạch vòng hồi tiếp liên tục đo đạc mức sụt áp tại đầu cuối cảm biến, cho phép bộ vi xử lý cân tự động bù trừ điện trở dây dẫn thời gian thực.

• Đường tín hiệu vi sai (Signal cộng và Signal trừ): Truyền tải dòng dữ liệu mV/V cốt lõi về bộ chuyển đổi ADC.

• Hệ thống đường dây hiệu chuẩn độc lập (Calibration lines) và Cụm dây nối đất Ground: Phục vụ công tác hiệu chuẩn điện tử tĩnh từ xa và định hình điểm mát an toàn cho toàn mạch.

Kết cấu Hardened bọc chống nhiễu bọc kín khít cho môi trường khắc nghiệt: Lớp vỏ ngoài của cáp V090162.B01 được đúc từ chất liệu hợp chất polyme công nghiệp công nghệ cao, cấp chiều dài dây dẫn kéo dài lên đến 15 mét. Bên dưới lớp vỏ nhựa dẻo dai là hệ thống màng bọc chống nhiễu dạng lưới dệt mật độ dày dặc bọc chặt lấy dải lõi dẫn dây dẫn (Shield layer). Kiến trúc chống nhiễu hardened này tạo nên một lồng Faraday tĩnh điện cách ly hoàn toàn các lõi tín hiệu vi sai bên trong trước các nguồn tạp âm nhiễu tần số cao phát ra từ các cụm biến tần VFD công suất lớn, động cơ xích tải trục chính hoặc hệ thống điện lưới cao áp lân cận, giữ cho phép đo đạt độ mịn lý tưởng lý tưởng.

Đầu nối 11 chân của cáp được gá gá đúc tích hợp sẵn cơ cấu socket cơ khí có vòng ren khóa ren kim loại chắc chắn (Connector socket). Cấu trúc kết nối cơ động này đảm bảo khi ren được siết chặt sẽ tạo lực ép bóp kín khít tuyệt đối, kháng bụi hoàn toàn và chống sương ẩm hiện trường xâm nhập, đồng thời triệt tiêu hoàn toàn rủi ro tuột đầu nối hoặc lỏng chân pin tín hiệu dưới tác động của các xung động rung lắc sàng sảy liên tục từ các phễu liệu nhà xưởng.

🛠️ YÊU CẦU THI CÔNG VÀ KHẢ NĂNG TƯƠNG THÍCH HỆ THỐNG TỪ KỸ SƯ HÃNG:

• Khả năng tương thích dải sản phẩm rộng: Cáp đo lường mã V090162.B01 được hãng Schenck Process chỉ định gá lắp đồng bộ tuyệt đối cho hai dòng cảm biến tải trọng cốt lõi:

  1. Dòng cảm biến lực dạng thanh SENSiQ Weighbeam (Mã WB): Ứng dụng dồi dào cho các mức tải trọng nặng công nghiệp bao gồm các phân khúc WB 40 tấn, WB 50 tấn, WB 100 tấn, WB 150 tấn, WB 200 tấn và cực hạn lên tới WB 600 tấn.

  2. Dòng cảm biến lực dạng đĩa SENSiQ Weighdisc (Mã WD): Chuyên dụng cho các phân khúc WD 15 tấn, WD 25 tấn, WD 50 tấn, WD 100 tấn và WD 200 tấn.

• Lưu ý triển khai thi công hiện trường: Trong quá trình chạy dây cáp dọc theo các cầu máng cáp của giàn băng tải Belt Scale hoặc Silo, kỹ sư cơ điện bắt buộc phải đi tách biệt tuyến cáp tín hiệu đo lường này khỏi dải máng cáp nguồn động lực cao áp để triệt tiêu nguồn nhiễu cảm ứng điện từ trường, duy trì độ mịn của số liệu cân.
