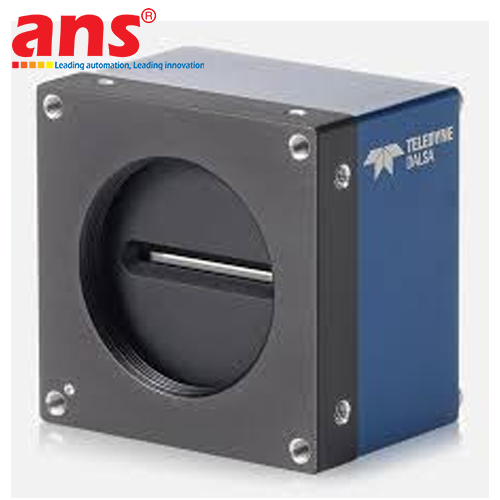

Camera quét dòng công nghiệp độ phân giải cao Teledyne DALSA Model LA-CC-08K05B-00-R thuộc dòng sản phẩm Linea™ Series trứ danh, do hãng Teledyne DALSA Inc. (trực thuộc tập đoàn Teledyne Technologies, Canada) trực tiếp nghiên cứu, phát triển và chế tạo tại Canada. Đây là dòng camera quét dòng (Line Scan Camera) chuẩn công nghiệp cao cấp, được thiết kế chuyên biệt để bắt trọn hình ảnh của các sản phẩm di chuyển liên tục trên băng tải hoặc dây chuyền cuộn với vận tốc cực nhanh và độ phân giải hiển vi.

Giải mã cấu hình mã hiệu kỹ thuật LA-CC-08K05B-00-R:
- LA: Dòng camera quét dòng Linea™ Series thế hệ mới của Teledyne DALSA.
- C: Giao tiếp dữ liệu hình ảnh băng thông cao Camera Link (chuẩn kết nối công nghiệp SDR-26).
- C: Cấu trúc cảm biến màu Bilinear Color CMOS (2 hàng pixel song song), cho phép linh hoạt xuất dữ liệu màu RGB hoặc trích xuất từng dải phổ đơn sắc (Monochrome) với tỷ số tín hiệu trên nhiễu (SNR) vượt trội.
- 08K: Độ phân giải ngang đạt 8192 pixels (8K).
- 05B: Tốc độ quét dòng tối đa đạt 48 kHz (48.000 dòng/giây).
- 00: Cấu hình tiêu chuẩn (Standard features).
- R: Tuân thủ đầy đủ tiêu chuẩn môi trường quốc tế RoHS.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Cảm biến CMOS tiên tiến độc quyền của Teledyne DALSA: Tích hợp công nghệ cảm biến màng lọc màu Bilinear 8192 x 2 pixels với kích thước điểm ảnh lớn 7.04 µm x 7.04 µm. Thiết kế này mang lại độ nhạy sáng quang học cực cao, dung lượng giếng bão hòa (Full Well Capacity) lớn gấp 3 lần so với các thế hệ trước, độ ồn đọc cực thấp chỉ 9.5 e- và dải động (Dynamic Range) cao lên tới 71 dB, cho phép phát hiện các khuyết tật siêu nhỏ trên bề mặt phản quang hoặc có độ tương phản mờ nhạt.
- Tốc độ quét dòng cực nhanh 48 kHz: Với khả năng chụp 48.000 dòng ảnh mỗi giây, thiết bị đáp ứng hoàn hảo cho các dây chuyền sản xuất màng cuộn, cán kim loại hoặc phân loại bưu kiện chuyển động với vận tốc hàng mét trên giây mà không bị nhòe hình.
- Xử lý hình ảnh nâng cao tích hợp trên phần cứng (On-Board Image Processing): Camera tích hợp sẵn các thuật toán hiệu chỉnh cao cấp ngay trên phần cứng: Hiệu chỉnh trường phẳng (Flat Field Correction - FFC) bù trừ quang sai ống kính và độ không đồng đều của nguồn sáng; hiệu chỉnh bóng râm ống kính (Lens Shading Correction); hỗ trợ cấu hình đa vùng quan tâm (Multiple ROIs) giúp tiết kiệm băng thông truyền tải dữ liệu.
- Giao tiếp truyền thông Camera Link chuẩn xác và tin cậy: Sử dụng chuẩn Camera Link (Base/Medium/Full/Deca) với độ trễ gần như bằng không, cho phép truyền dữ liệu hình ảnh 8-bit hoặc 12-bit thô về card bắt hình (Frame Grabber) của máy tính công nghiệp mà không làm rơi khung hình. Tích hợp khung kiến trúc Trigger-to-Image Reliability (T2IR) độc quyền giúp giám sát và bảo đảm tính toàn vẹn của tín hiệu kích hoạt từ encoder đến ảnh chụp.
- Kết cấu cơ khí nhỏ gọn và tản nhiệt tối ưu: Thân máy có kích thước siêu mỏng chỉ 76.0 x 76.0 x 30.7 mm và trọng lượng chỉ khoảng 310 g, dễ dàng lắp đặt vào các không gian hẹp phía trên băng tải hoặc máy móc cơ khí. Ngàm ống kính M72 x 0.75 công nghiệp (tùy biến linh hoạt sang F-mount qua adapter) cho phép kết hợp các dòng quang học độ phân giải cao.

Các ngành nghề áp dụng tiêu biểu:
- Ngành sản xuất pin điện (Lithium-ion Battery): Kiểm tra vết rách, gấp nếp, bọt khí và dị vật trên cuộn màng lá cực âm (Cathode), cực dương (Anode) và màng ngăn cách (Separator).
- Ngành công nghiệp bán dẫn & Điện tử: Soi lỗi bề mặt tấm Wafer, kiểm tra vi mạch in PCB/FPC, phát hiện mối hàn lỗi, lệch linh kiện SMT và kiểm tra màn hình phẳng hiển thị (OLED/LCD).
- Ngành sản xuất màng cuộn liên tục (Web Inspection): Kiểm tra khuyết tật lỗ kim, rỗ bề mặt, tạp chất trên màng nhựa BOPP/PET, màng nhôm thực phẩm, tấm kính công nghiệp và dải thép cán nguội.
- Ngành in ấn bao bì & Giấy: Kiểm tra lỗi in màu, sai lệch ký tự barcode/QR code, kiểm tra tem chống hàng giả trên dây chuyền in cuộn tốc độ cao.
- Phân loại nguyên liệu & Nông sản: Hệ thống phân loại hạt nhựa, đá quý, kiểm tra phân loại hạt nông sản xuất khẩu chất lượng cao.

• Hãng sản xuất: Teledyne DALSA (Teledyne Digital Imaging Inc.)
• Xuất xứ: 100% Canada (Made in Canada)
• Dòng sản phẩm: Camera quét dòng Linea™ Series (Camera Link Line Scan Cameras)
• Mã hiệu model: LA-CC-08K05B-00-R
• Loại cảm biến: Cảm biến CMOS quét dòng Bilinear Color (Dual-line Color CMOS Sensor)
• Độ phân giải hiệu dụng: 8192 x 2 pixels (8K)
• Kích thước điểm ảnh (Pixel Size): 7.04 µm x 7.04 µm
• Chiều dài vùng cảm biến hoạt động: Xấp xỉ 57.7 mm
• Tốc độ quét dòng tối đa (Max Line Rate): 48 kHz (48.000 dòng/giây)
• Dải quang phổ cảm nhận (Spectral Range): 400 nm đến 700 nm (vùng ánh sáng nhìn thấy)
• Khả năng xuất hình ảnh: Xuất ảnh màu RGB hoặc trích xuất dữ liệu ảnh đơn sắc (Monochrome) độc lập từng kênh
• Độ sâu bit dữ liệu (Bit Depth): 8-bit hoặc 12-bit có thể lựa chọn
• Dung lượng giếng bão hòa (Full Well Capacity): Lên đến ~3x so với chuẩn thông thường
• Độ ồn ngõ ra (Random Noise): Thấp tới 9.5 e-
• Dải động quang học (Dynamic Range): 71 dB (hoặc 60 dB ở chế độ tiêu chuẩn)
• Dải khuếch đại (Gain Range): 1x đến 12.5x
• Giao diện truyền thông dữ liệu: Camera Link (Base / Medium / Full / Deca qua 2 cổng SDR-26)
• Chuẩn đồng bộ kích hoạt (Synchronization): Trigger ngoài qua chân cứng hoặc qua Camera Link CC1, tích hợp điều khiển Encoder
• Xử lý ảnh phần cứng: Flat Field Correction (FFC), bù sai quang học Lens Shading, đa vùng quan tâm (Multi-ROI)
• Chuẩn ngàm ống kính: Ren M72 x 0.75 (Tùy chọn ngàm F-mount qua adapter chuyển đổi)
• Điện áp cấp nguồn: 12 VDC đến 24 VDC qua đầu nối Hirose 6-pin
• Công suất tiêu thụ: Xấp xỉ 8 W (tối đa 9 W)
• Phương pháp tản nhiệt: Tản nhiệt tự nhiên qua thân vỏ kim loại (Uncooled)
• Kích thước thân máy: 76.0 mm x 76.0 mm x 30.7 mm
• Khối lượng thân máy: Khoảng 310 g
• Nhiệt độ làm việc: 0°C đến +65°C (đo tại vỏ máy)
• Tiêu chuẩn tuân thủ: CE, FCC, RoHS, GenICam compliant.
